1、背景概述

隨著我國現代化水平以及人們生活水平的不斷提高，人們在生產生活中對于輸電特別是高壓輸電的質量要求越來越高。同時針對我國在輸電線路的維護檢修方面的現狀。我們必須提高輸電線路維護的意識，各單位根據設備的重要性，可控性和可維修性，需結合更高效全面的檢修方式，故障檢修定期檢修主動檢修一起，形成綜合的檢修方式，做到未雨綢繆，才能使輸電線路管理更加科學化、現代化和合理化，把國民經濟和人民生命與財產損失降到最低程度，加快我國現代化進程的步伐。還有很重要的一點就是保證高壓電沿線的安全環境，長期以來由于少部分人員對高壓電的認知不足，偶爾會發生因觸碰高壓電而發生的人員傷亡事件，所以為了保證廣大人民群眾的生命安全，對高壓電沿線的安全監測已刻不容緩。

2、需求分析

在山西省某平原地區，有多條高壓電線傳輸網絡，電力部門為了保障人民生命安全及日常檢修工作需要，特邀請我公司做一套無延時，高帶寬，多節點之間可自動構建無線視頻傳輸網絡?？砂熏F(xiàn)場電力鐵塔周邊500米內的監控視頻傳輸至國網電力總部，同時安裝自動報警系統及擴音喇叭，在監控視頻中看到進入危險區域的人員進行廣播警告，需要我們設備滿足30個電力鐵塔視頻及語音傳輸。設備安裝也需要靈活方便，可以隨時增加新的節點來擴大傳輸網絡的覆蓋范圍，來達到對整個電力線路30公里的巡檢任務。

3、建設原則

1) 創新理念，緊貼前沿。

立足電力發展的新形勢、新任務，研究創新應急處突的建設模式，充分借鑒社會創新和信息化技術應用的成功經驗，分析查找現有電力應急通信指揮過程的薄弱環節，不斷豐富、創新指揮信息工作理念，系統要緊跟當前技術前沿，采用成熟技術，將提供更寬帶寬、更高速率和更好的用戶體驗作為目標，促進信息手段服務特警建設效能的最大化。

2) 平戰結合，無縫切換。

系統設計和建設要堅持開拓性思路，把專網技術系統優勢和公網技術優勢有效融合，繼承各自優點，克服兩網缺點和不足。既能提供公網具有的數據、話音、短信、視頻等綜合通信業務功能，也要滿足監控系統在可管可控、安全保密、靈活機動、便捷高效、穩定可靠、運維簡單、高性價比等方面的特殊需求。

3) 科學規劃，突出重點。

要科學規劃系統建設，抓好頂層設計，按照“重點優先”的原則，合理選點，分布組織實施。突出無公網覆蓋、重點防控和熱點敏感地區等重點部位、重要任務區域保障，突出小、散、遠、弱等點位通信需求，確保實用、管用、好用。

4) 著眼發展，安全可控。

系統采用的技術要緊跟現代移動通信技術的發展方向，既要滿足當前高速率、高帶寬無線專網的多媒體業務需求，又要考慮今后網絡、應用的發展，留有充分的擴展余地，方便實現系統擴展與升級。要考慮系統信息傳輸?shù)陌踩煽兀С执鎯Ψ揽截惖裙δ堋?/span>

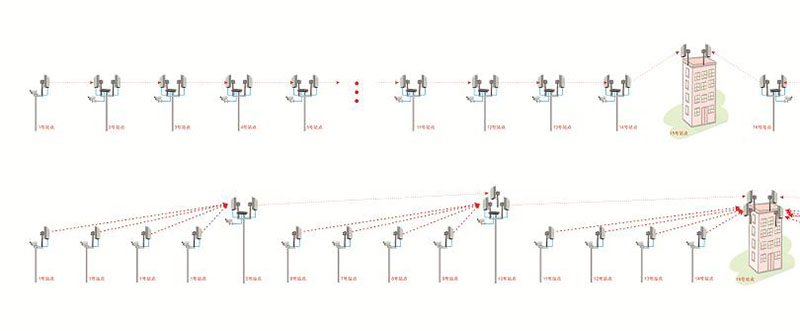

4、電力鐵塔無線組網拓?fù)鋱D

整體方案根據地形采用兩種無線組網方式:

第一種是在變電站東部的六個點位，電力沿線鐵塔采用無線設備手拉手跳傳方式接力，將沿線的六路視頻傳輸至變電站，這種組網方式適用于點位在10個以內的沿線點位，數量不多對帶寬要求不大，我公司產品可在多跳衰減情況下仍然流暢的傳輸沿線視頻。

第二種傳輸方式是變電站西部的24個點位，采用多對一的傳輸方式，先匯聚4到6路視頻到一個匯聚點，然后通過千兆無線設備直接傳輸至變電站，可分4組或5組多對一鏈路匯聚，這種傳輸方式可避免點位較多帶來的帶寬衰減，合理規劃沿線視頻接入指揮部大屏。指揮部人員可通過現場視頻來指揮部署前端巡檢工作。前端人員也可通過語音和指揮部人員進行工作溝通，提高電力巡檢現場工作效率。

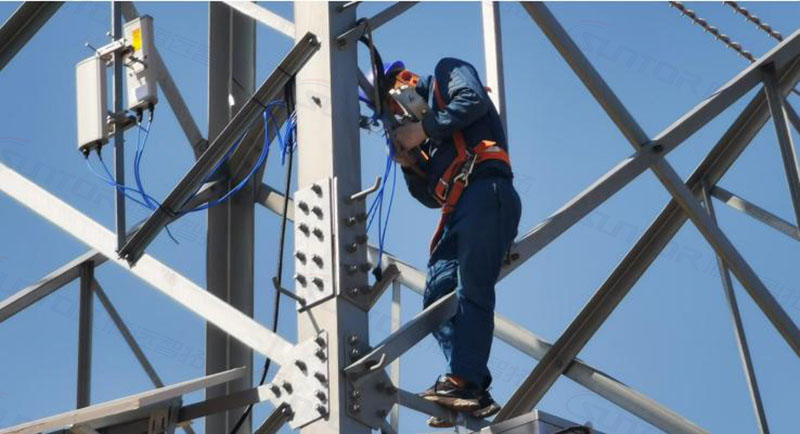

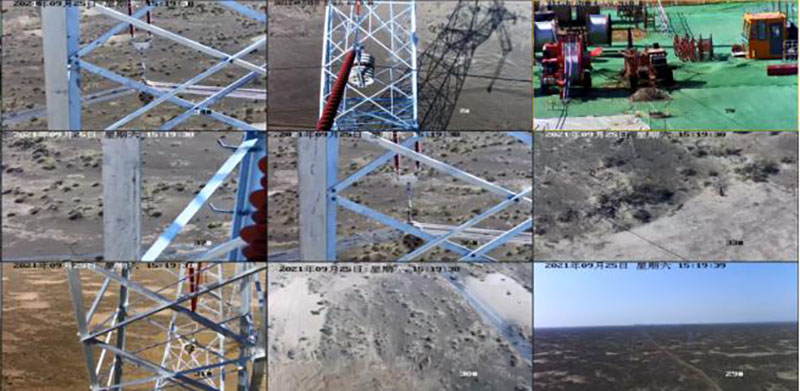

5、項目圖片

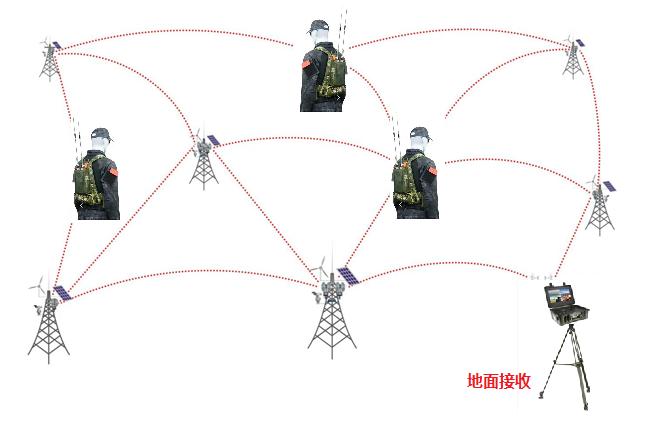

6. 電力巡檢移動MESH自組網系統簡介

MESH自組網設備解決高空作業人員與地面指揮人員的互聯互通，由作業人員負載專業無線組網終端設備，將高空線路的實時圖像傳輸?shù)降孛嬷笓]平臺，同時保障塔上塔下的語音溝通對講，確保地面指揮人員及時根據視頻畫面做出作業指揮。實時有效的監督高空作業人員的正規操作，合理作業，大幅度提高線路維修的工作效率，更加有效的保證高空作業人員的人身安全。設備本身自帶WIFI功能，可同時將現場工作視頻及語音傳輸至指揮中心，電力系統領導可遠程指揮現場工作，大大提高了電力工作環境適應性與實用性。
