1. 概述

油田具有特殊的工作環境，工作站點分散，受地理環境客觀條件的限制，實現油田之間的各工作站點的視頻監控及通信，首要問題就是要克服地理環境所帶來的限制。將分散在幾十平方公里的工作站點之間，架設一個光纖通訊網絡系統，不僅造價耗資巨大，日后的線路防盜及維護也需要投入大量的人力和資金。伴隨著無線通訊技術成熟及覆蓋面的擴大，使用點對點（PTP），點對多點（PMP）及Mesh自組網無線微波通訊技術實現數據通訊，已經在各個行業和領域取得突破，而對各油田站點的設備運行狀態，設備安全，采油情況實現視頻監控，則意義變得十分重大。

2. 設計原則

本無線網絡由騰遠智拓自主研發的工業級無線網橋ST58T8G系列構成

采用先進的設計思想，選用先進的網絡設備，使網絡應用在今后一定時期內保持技術上的先進性。

2.1開放性原則

網絡設計及網絡設備選型遵從國際標準及工業標準，使網絡具有高度的開放性和所提供設備在技術上的兼容性。

2.2可伸展性原則

網絡設計在充分考慮當前情況的同時，必須考慮到今后較長時期內業務發展的需要，留有升級和擴充的可能性。充分利用現有通訊微波資源，為以后擴充到更高速率提供充分的余地。另一方面，還必須為網絡規模的擴展留有充分的余地。

2.3安全性原則

網絡系統的設計必須貫徹安全性原則，以防止來自網絡內部和外部的各種破壞。貫徹安全性原則體現在以下方面：

1. 設備采用的是OFDM、MIMO、ARQ等技術，抗干擾、抗多路徑能力突出；

2. 騰遠智拓設備采用SLA服務，為遠端點提供更穩定的帶寬；

3. 提供了射頻信道的加密；

4. 用戶可以通過設置自己的網橋或另加獨立加密設備實現更高的安全性；

5. 網絡內部對資源訪問的授權、認證、控制以及審計等安全措施；防止網絡內部的用戶對網絡資源的非法訪問和破壞。

2.4可靠性原則

網絡系統的設計必須貫徹可靠性原則，使網絡系統具有很高的可用性。

可靠性原則體現在以下方面：

1. 選用技術先進、成熟高，具備可靠性的網絡設備；

2. 系統增益儲備高；

3. 鏈路的可維護性好；

2.5 寬頻抗干擾原則

為了避免與現有已使用頻率之間的相互干擾，騰遠智拓系列設備單一射頻單元可支持4.9-6GHz頻段，可根據現場情況合理劃分工作頻段。

2.6 可管理性原則

網絡系統應具有良好的可管理性，使得網絡管理人員能方便及時地掌握諸如網絡拓?fù)浣Y(jié)構、網絡性能統計、網絡故障等信息，能簡便地對網絡進行配置和調整，確保網絡工作在良好狀態。

3. 現場情況：

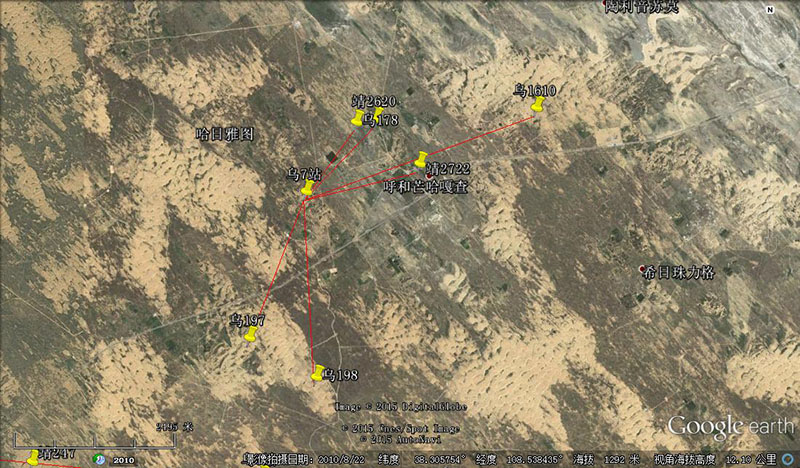

烏7站下屬16個井或井從，大部分分布在烏7站附近，少部分離基站較遠。分布圖如下：

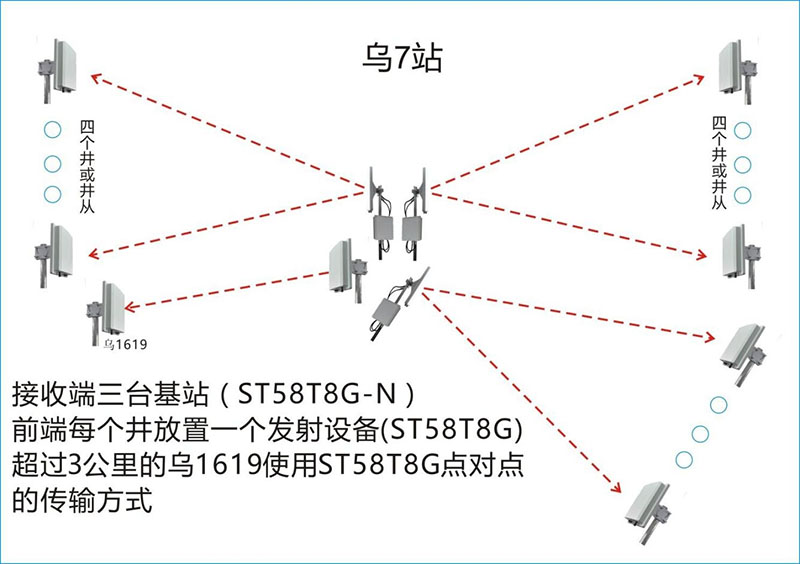

烏7站：三公里以內的井或井從，采用一對多方式（后端一個接收，前端四個發射），距離在3公里以上8公里以內的井或井從如（烏1619，采用點對點的傳輸方式）

4. 設備介紹

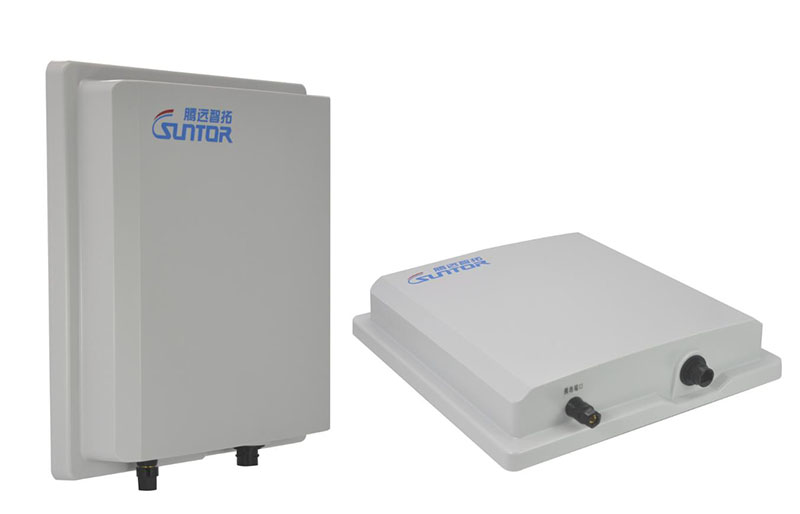

ST58T8G-T工業級數字無線傳輸設備

產品概述

ST58T8G-T無線網橋，具有工業和信息化部認證的無線電發射設備型號核準證。設備專為惡劣環境工作場景而設計，提供電路板級別的防水標準，內置18dBi天線，傳輸帶寬8km可以穩定在100Mbps。

該設備支持基站模式、點對點橋接模式、 用戶站模式，不同模式之間的配合可實現不同的功效，可以做點對點傳輸、點對多點傳輸、自動漫游切換傳輸。支持5MHz、10MHz、15MHz、20MHz、30MHz、40MHz、52MHz, 7種頻寬模式，滿足不同網絡傳輸要求。

該設備支持中英文界面，操作簡單，去掉了繁瑣的操作方式，使調試更加快捷方便，有利于快速部署，非常適合工程技術人員的快速上手。供電采用DC12~24V寬電壓輸入設計，而且設備實際功耗＜5W，在野外無市電的情況下可靈活搭配蓄電池、太陽能、風能等多種供電方式進行工作。
