一、阿拉善項目介紹

施工地點位于內蒙古阿拉善盟某鎮。風場中心距阿拉善盟約182km，距縣城直線距離約78km，場址海拔在1000m-1750m之間，S312省道從場區北部通過，G7高速和哈吉線公路從場區南部通過，風電場對外交通較為便利。本項目建設容量為400MW，安裝122臺風電機組。項目及其輸配電設施主要完成裝機160萬千瓦風電項目及1座220變升壓站、通信系統、集電線路、集控中心等配套設施工程。160萬千瓦風電項目與相同發電量的常規燃煤火電機組相比，每年可節約標煤約157萬噸、減排二氧化碳326萬噸。

二、客戶需求及項目難點

由于風電場位于山區，施工現場無網絡信號，施工期間無法實現參建人員高效協同和智能化基建管理功能。為滿足業務和管理層實時掌握機位建設進度與風機的安裝過程，同時對現場安全施工作業進行一定程度的監督，需為現場作業區域安裝視頻監控設備與相關傳感器設備?，F(xiàn)場視頻監控點位于山區，距離監控中心較遠，點位距離跨度達18.5km，且施工現場作業環境復雜，如果采取有線方式施工難度交大，需要大量人力物力以及協調工作，而且維護成本也會加高。

風機點位分部較散且多

由于施工現場風機點位較為分散且點位較多，進而采用的區域劃分來進行管理維護。在施工期間需要更清晰地了解前端施工細節，則可通過增加移動車載監控系統以及現場網絡采用WiFi進行補充，移動車載網絡也傳輸?shù)街欣^站，通過中繼站無線網絡傳輸?shù)街笓]中心。施工現場采用移動監控對現場遠程視頻回傳監管是對施工現場施工質量、安全生產、施工現場環境、作業條件、文明施工情況進行的遠程實時圖像監控管理。通過集中管理軟件直接對施工現場攝像機進行遠程操作，對施工現場進行實錄監控。監控中心發現受遠程視頻監控施工現場存在質量、安全事故隱患時，立即告知施工現場，并要求有關單位及時整改或者暫時停止施工?？梢杂行У谋苊饣驕p少質量安全事故的發生。

       三、現場網絡拓?fù)浼軜?gòu)

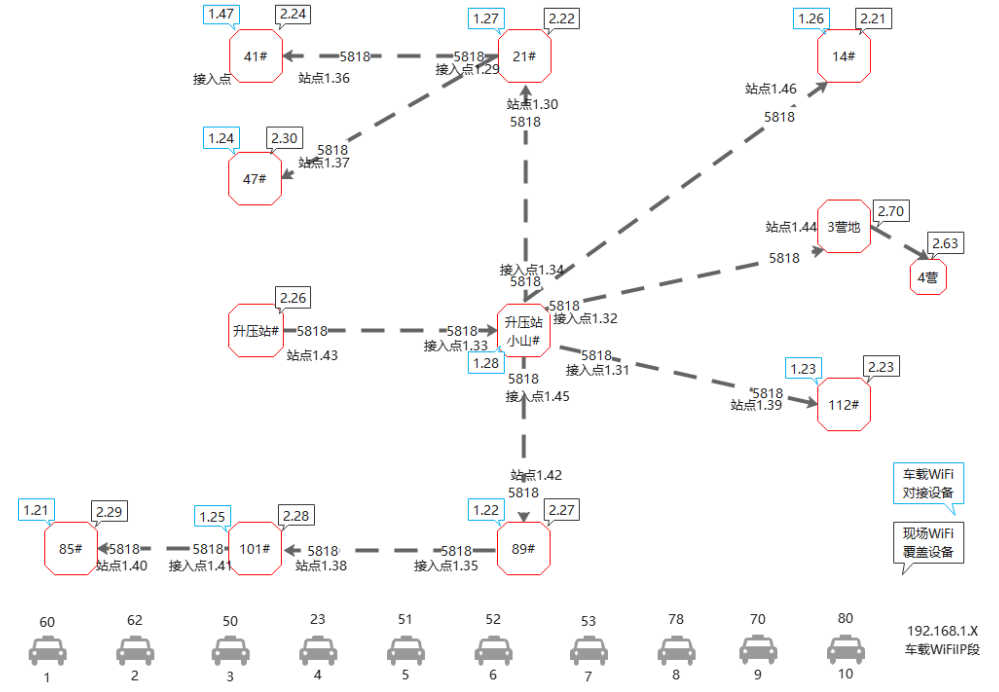

△現場網絡架構圖

四、無線視頻傳輸以及無線信號覆蓋解決方案

該套解決方案解決了以下幾個問題：

1、現場施工進度及安全的遠程視頻回傳問題和監管問題

2、實現了對信號盲區移動基站的延伸問題

3、實現了施工地段的wifi信號覆蓋問題

4、實現了風機數據采集傳輸問題

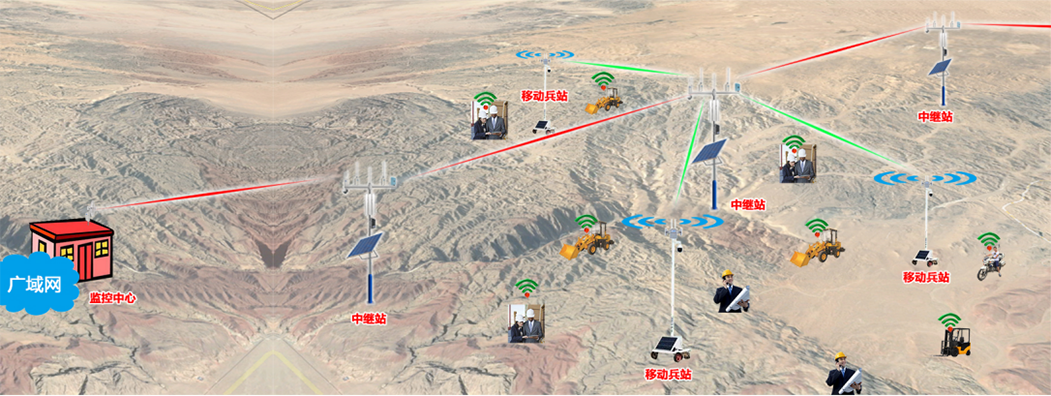

 △現場無線信號覆蓋圖

將現電場分區域后，在同一區域內的機位設定一至兩個無線中繼站，該區域中的網絡數據數據匯總至中繼站后，再傳輸回升壓站臨時指揮中心；同時中繼站也配備了監控?cái)z像機、WiFi覆蓋設備和4G信號覆蓋設備對中繼站周邊場所進行4G和WiFi的網絡覆蓋以及視頻監控。所有風機數據也可通過機位上的4G終端傳輸至監控中心。
