一、應用場景

位于西藏某某市電力監測導線定位，為解決人工成本和盡可能使用較少的人管理項目

二、項目要求

1.10座基塔搭配無線電MESH自組網設備，任意關閉一臺其余自動組網

2. 分辨率1080P-4M碼流監控20倍聚焦

3. 一天工作24小時監控實時，24小時監控傳輸視頻數據

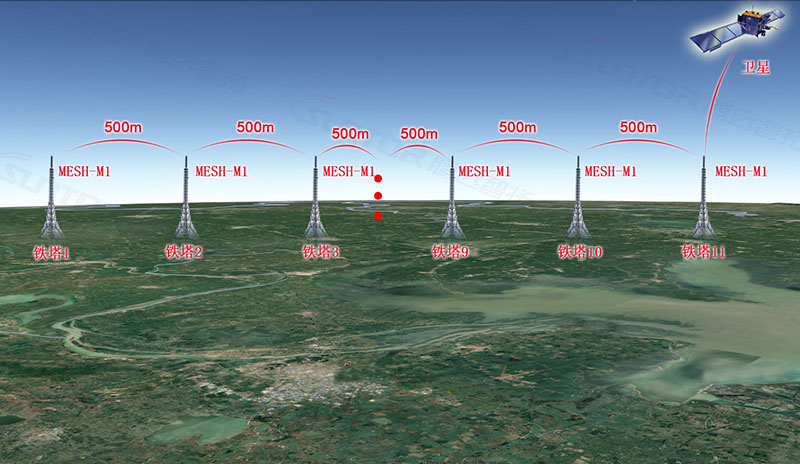

4. 5公里的地方安裝一臺衛星設備，把衛星基站安裝在鐵塔上，那么采用MESH自組網，保證數據從一個塔傳輸?shù)?km的衛星站上，然后經過衛星發會省公司業務系統錄像機監控。

5. 設備搭載WiFi覆蓋人工上網以及Mesh無線呼叫機。

三、解決問題

1. 省去大量人工巡查，以及布線導軌脫落側移。

2. 在監控室即可遠程操控機器狀態。

無人區解決手機無法使用網絡問題

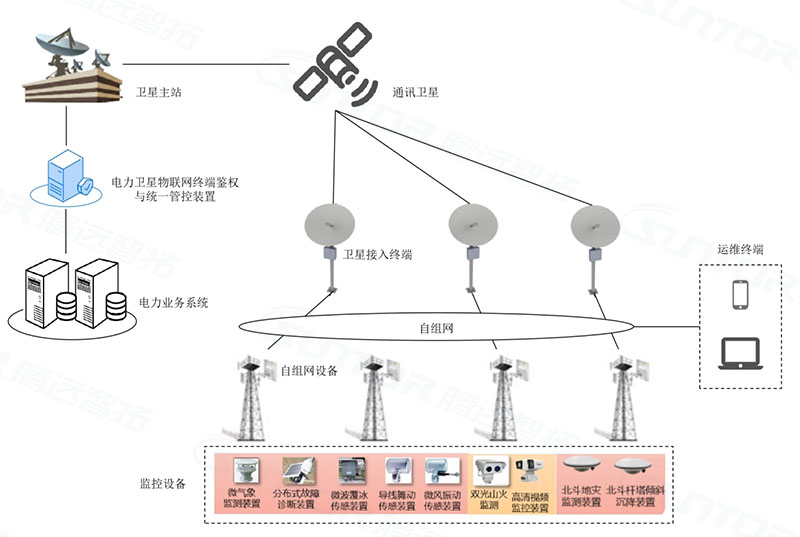

 在電力衛星物聯網的衛星主站側，部署電力衛星物聯網終端鑒權與統一管控裝置，該裝置實現對所有入網的監控設備、運維終端、自組網設備、衛星接入終端等進行入網認證，完成設備的身份鑒權，實現生產數據的實時加密，以及控制指令、配置參數等的安全加固、防篡改。

同時，考慮到無人區電力設備運維的安全性和可控性，在運維終端中嵌入專用的運維安全客戶端，對接入無人區自組網進行運維的電網人員實現授權認證，同時對設備廠家的維護人員也進行授權認證，實現統一管控，只有獲得合法授權的人員才可以登錄無人區自組網，對設備進行運維管理，從而保證無人區電力設施運維的安全自主可控。

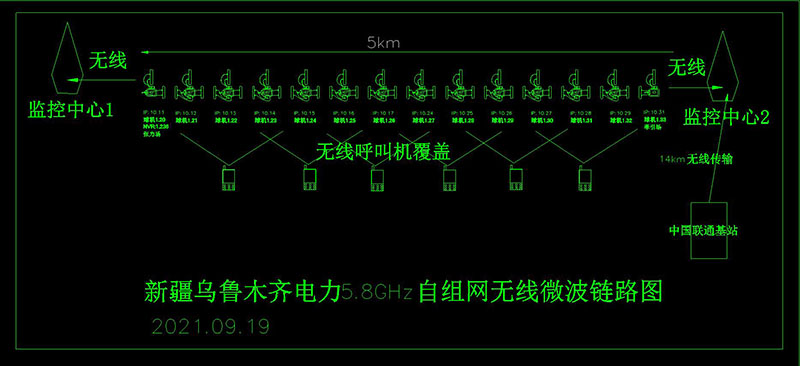

四、 監測通信傳輸方案圖

五、選用設備介紹：

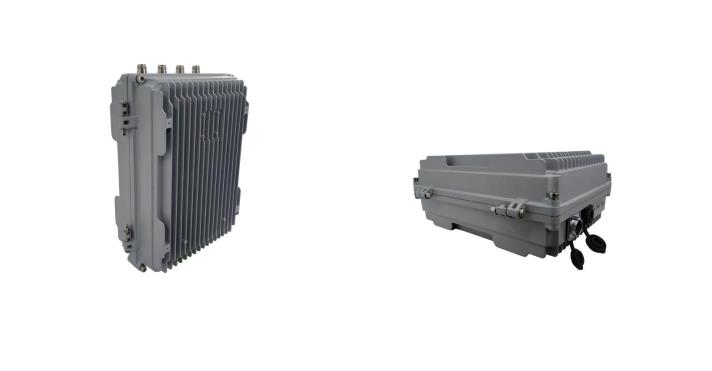

 遠距離大功率室外無線組網基站，可采用抱桿、掛墻及支架等固定安裝，主要部署于室外固定點、船載移動點，防水防塵，安裝方便，操作簡單，無需配套機房設施及傳輸網支持。設備發射功率大，覆蓋通信距離遠，集數據收發、動態路由、中繼轉發，與其他形態節點設備快速自組構成無線多跳寬帶網絡，為用戶提供語音、數據及視頻等多媒體業務無線傳輸服務。特別適用于作為遠距離覆蓋鏈路通信、信息匯聚回傳、區域覆蓋支撐、制高點增強覆蓋及中繼接力傳輸節點等應用場景。設備發射功率可達20W（43dBm），所有節點在視距或非視距環境中，無需要中心網關，所有節點地位對等，即可以作為終端節點、中繼節點或中心節點，不依賴有線通信線路，亦可快速建立無線通信網。

設備支持網絡數據傳輸、語音對講、具備北斗和GPS定位、具備本地wifi信號覆蓋，系統采用同頻組網、多跳中繼，支持任意網絡拓?fù)浣Y(jié)構，如點對點、點對多點、鏈狀中繼、網狀網絡及混合網絡拓?fù)涞取ＴO(shè)備工作頻率：512~582MHz、570~590（U段）、1240~1300MHz、1428~1448MHz（L段）。無阻擋傳輸距離可達20km以上，空對地可達50km以上，特別適用于制高點基站，在應急處突、反恐防暴、搶險救災、大型活動保障、臨時布控及中繼傳輸中均可發揮強大優勢。

六、傳輸方案：

1. 啟用MESH自組網模式，任意一臺關閉自動跳轉接入

2. 使用200ah電池給設備蓄電

3. 使用18V120W光伏板供電系統

4. 高清攝像機，傳感器，氣象臺等等數據采集設備

5. MESH主機增加內置2.4GWiFi覆蓋鐵塔附接入其他設備
