1

無線自組網低頻
1.2G-1.4GMHz

2

臺

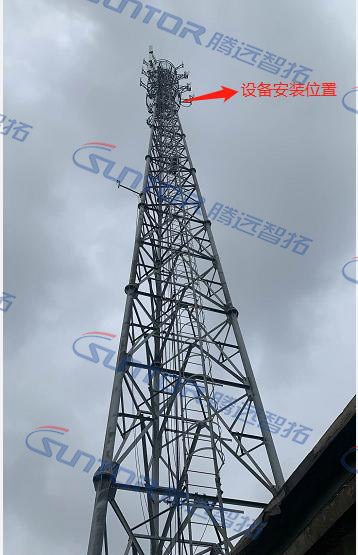

固定基站點與點傳輸

2

無線自組網
450MHz-650MHz

1

臺

手持機與固定基站傳輸

1

單極化全向天線

6 DBi

4

條

手持設備專用

2

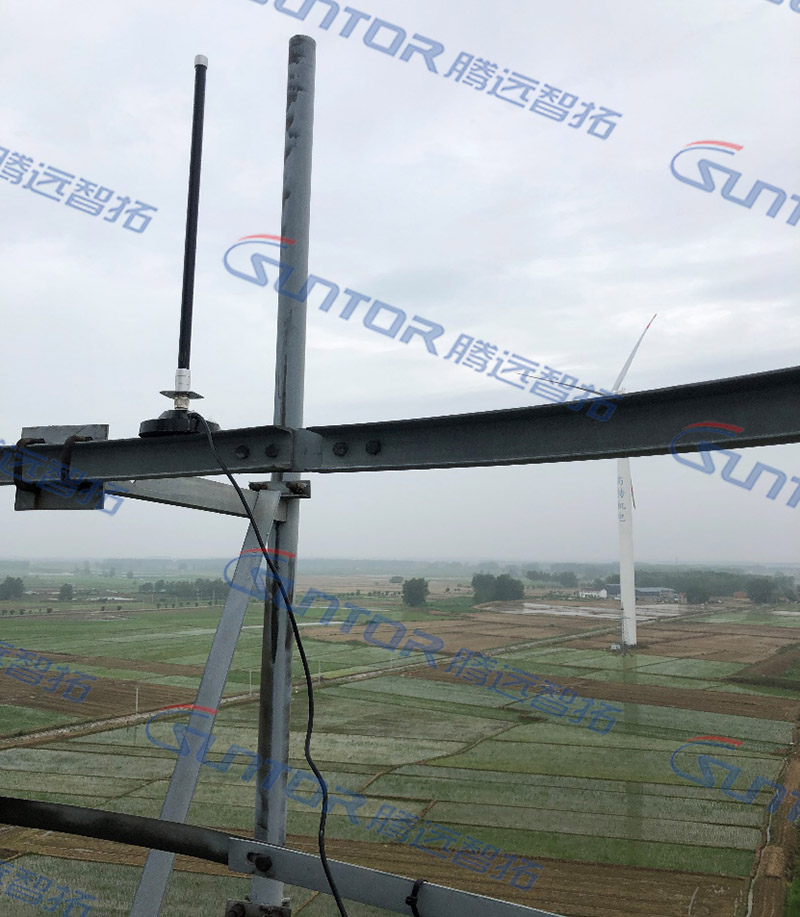

單極化全向天線

6 DBi

2

條

固定站設備專用

1

專用電源線

標配

2

個

220V電源

2

固定夾碼

標配

2

個

根據現場情況

3

網線

3米

2

條

發射與接收端各1

4

電源插板

220VAC

2

套

發射與接收端各1

5

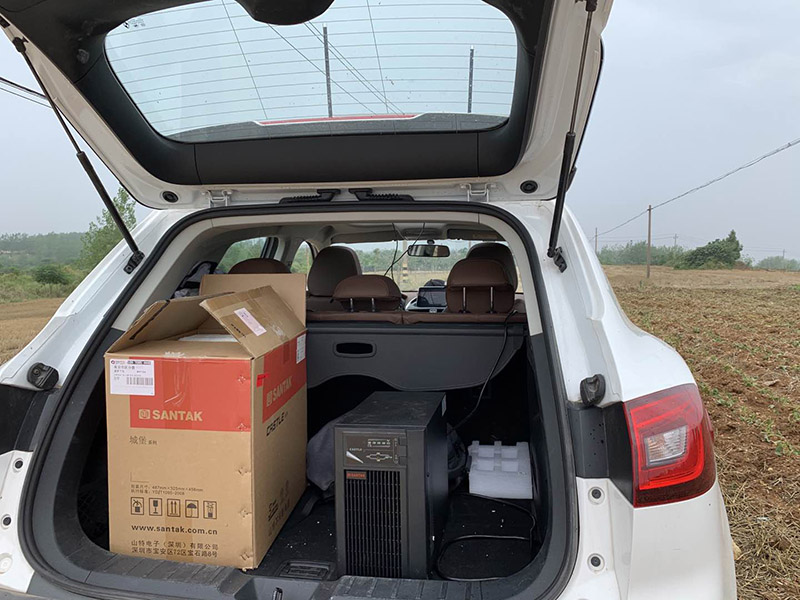

逆變器（備用）

1000W

2

個

前端移動點1臺

6

筆記本電腦

千兆

2

臺

發射和接收端各1

7

安裝工具

便攜

2

套

發射和接收端各1

1

IxChariot客戶端

安裝Windows操作系統

2

任務管理器

查看實時吞吐量數據

測試方法

1， 按順序通電，調試好；

2， 基站和筆記本組局域網，筆記本安裝監控軟件和測試軟件，

3， 兩端進行調試直到網絡連通，且信號值最佳；

4， 進行軟件測試帶寬數據。

測試組網

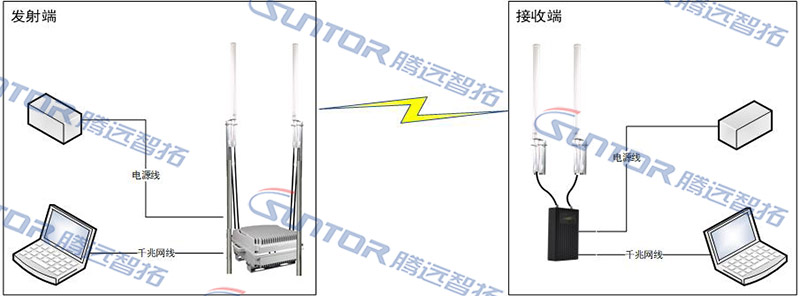

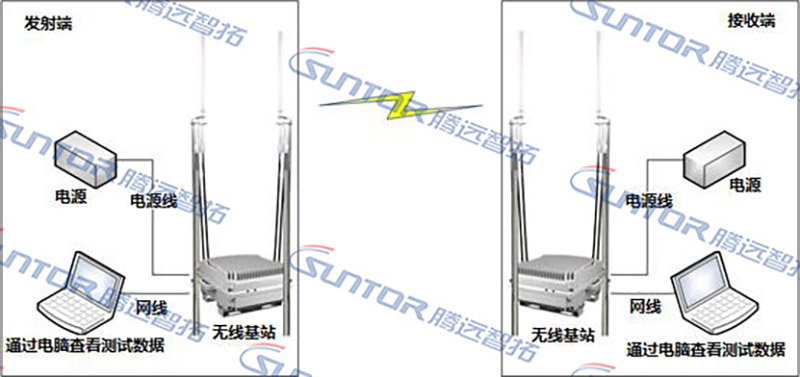

以拓?fù)涫疽鈭D為準

測試步驟

1，電腦與設備連接配置好基站正常工作，訪問基站軟件狀態查看信號強度。

2，打開Ixchariot，測試吞吐量帶寬及丟包率，為增加測試準確率pair數量定為10組，使用tThroughput.scr腳本進行測試。

3，每次測試吞吐時的測試腳本的吞吐量時間是5分鐘。

4，變更基站工作頻率，至少1~5個。

5，記錄吞吐量的測試結果。

測試結果

1， 低頻設備：11公里距離下，20頻寬，1.2GMHz頻率下帶寬最高，平均吞吐量為：16-20Mbps之間。7公里距離下，20頻寬，1.4GMHz頻率下帶寬最高，平均吞吐量為：30-35Mbps之間

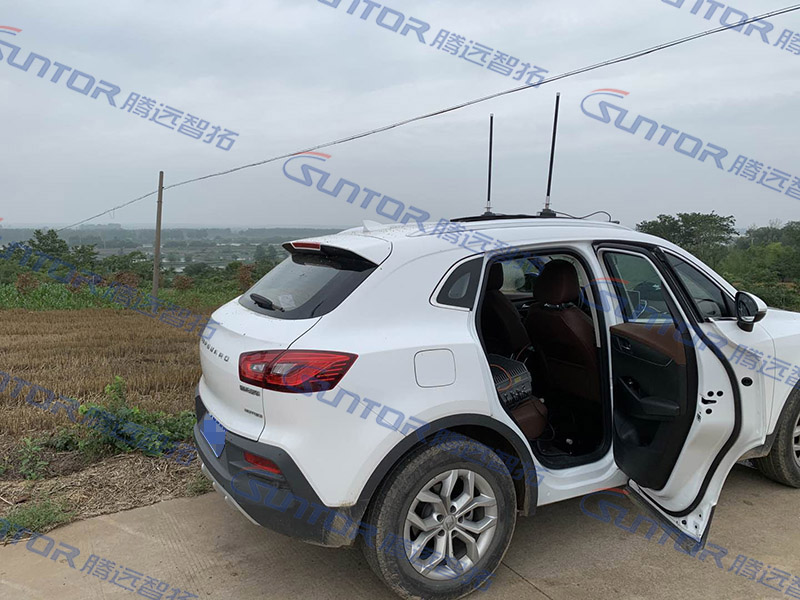

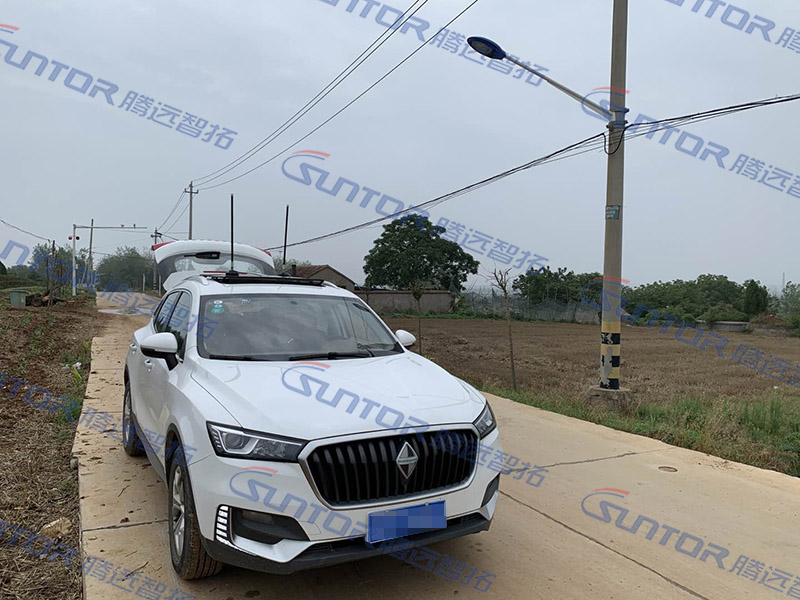

2，手持設備：3公里移動情況下，20頻寬，650MHz頻率下，平均吞吐量為：22-25Mbps之間

記錄人員

張申、劉珂、唐可

測試時間

2020年  6 月 14 日
