mesh自組網設備無線傳輸性能測試報告

測試時間2021年7月19日

深圳市騰遠智拓電子有限公司

測試目的

測試非通視情況下96系列自組網設備在天線距離地面50cm時4臺組網傳輸效果；

b) 測試非通視情況下96系列自組網設備在天線距離地面50cm時點對點組網傳輸效果；

c) 測試非通視情況下96系列自組網設備在天線距離地面50cm時三點鏈?zhǔn)街欣^傳輸效果。

測試地點和天氣

測試地點：成都青龍湖濕地公園

測試天氣：晴天

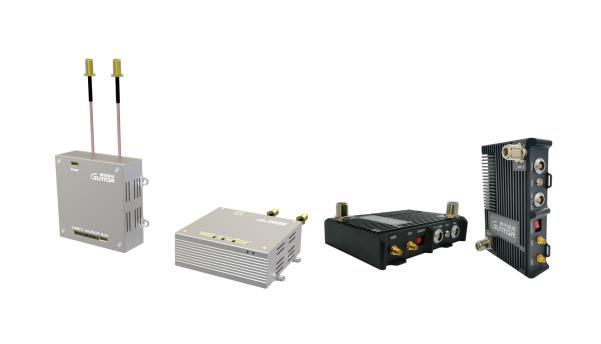

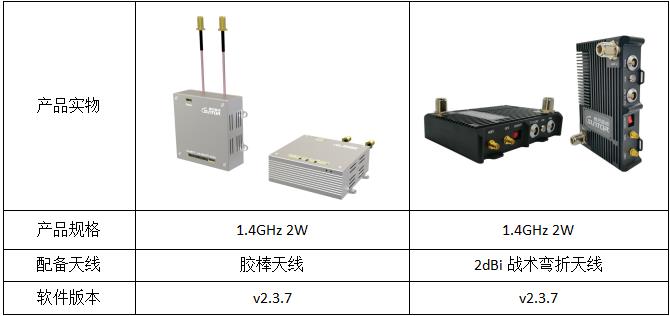

測試產品

測試內容

非通視情況下96系列自組網設備在天線距離地面50cm時傳輸效果；

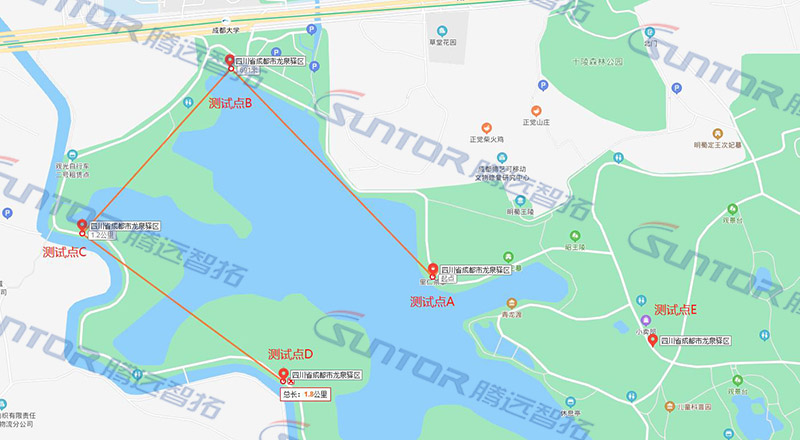

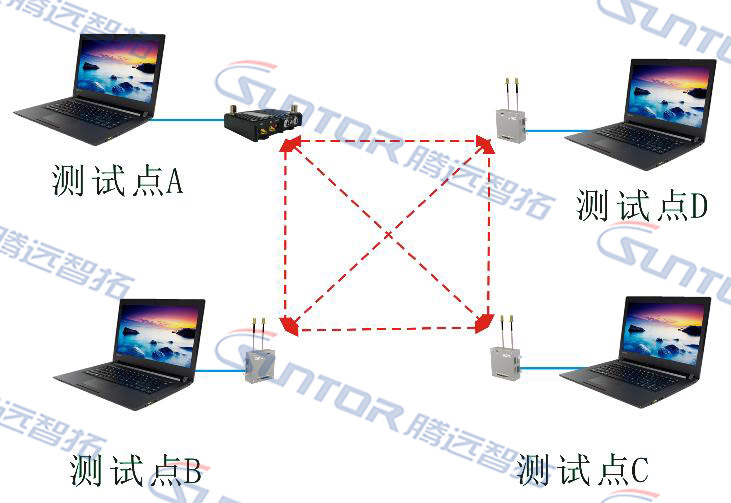

圖1 測試四臺設備組網部署圖

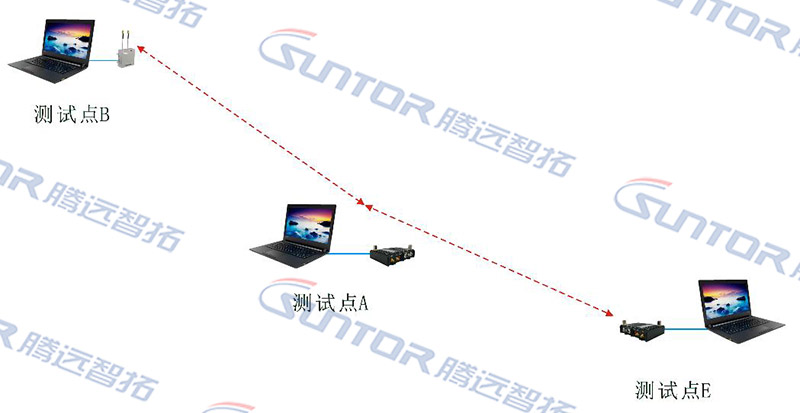

圖2 測試點對點及三點鏈?zhǔn)浇M網部署圖

本次測試包括以下內容：

1. 測試非通視情況下96系列自組網設備在天線距離地面50cm時4臺組網傳輸效果；

2. 測試非通視情況下96系列自組網設備在天線距離地面50cm時點對點組網傳輸效果；

3. 測試非通視情況下96系列自組網設備在天線距離地面50cm時三點鏈?zhǔn)街欣^傳輸效果。

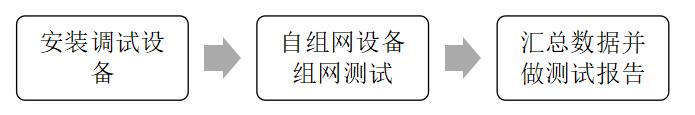

8. 測試流程

9. 測試步驟

1) 在測試點A、B、C、D各放置一臺自組網設備，設備天線距離地面高度50cm，使用電池供電，先將使設備進行組網；

2) 在測試點A、B各連接一臺電腦，通過iperf3測試A與B的傳輸速率

3) 在測試點D連接電腦，通過iperf3分別測試D點到測試點A、B的傳輸速率；

4) 截圖，記錄測試數據；

5) 斷開測試點C、D電源，在測試點E放置一臺設備，然后通電和測試點A、B進行組網；

6) 在測試點E連接電腦，通過iperf3分別測試E點到測試點A、B的傳輸速率；

7) 截圖，記錄測試數據，形成測試報告。

10. 測試現場記錄

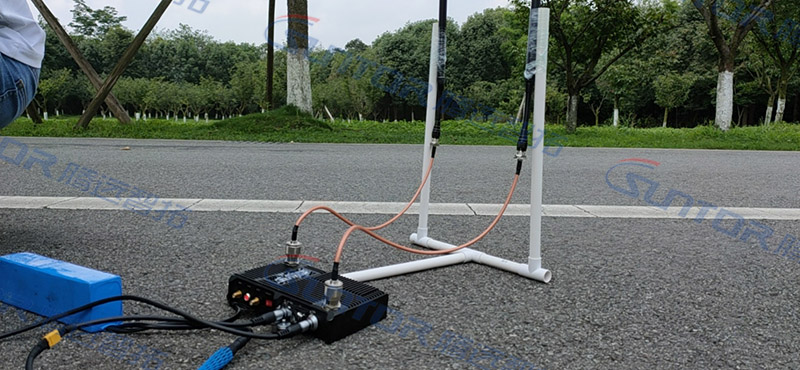

測試點A照片

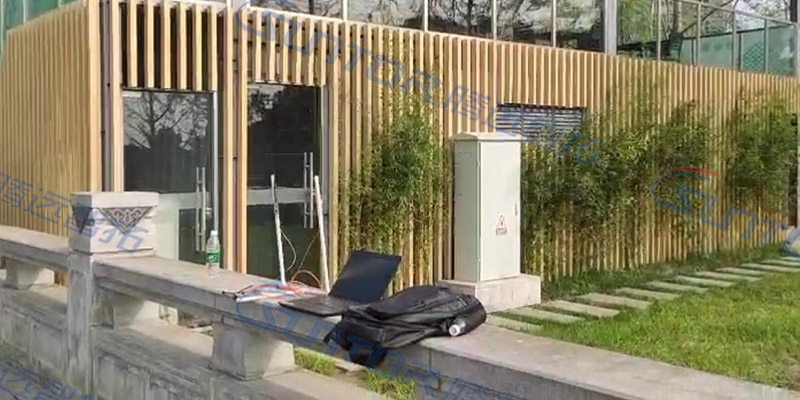

測試點B照片

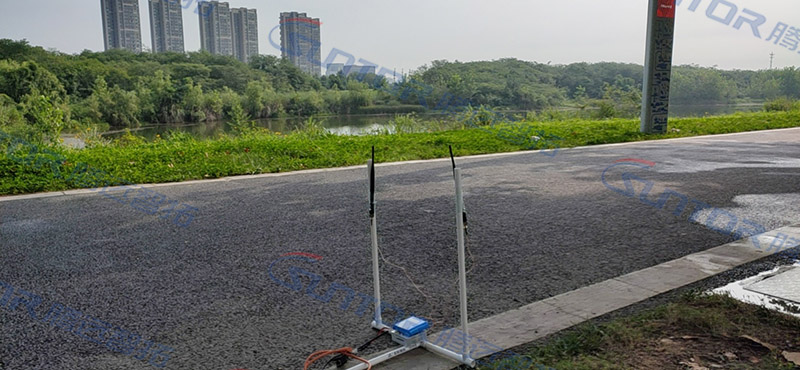

測試點C照片

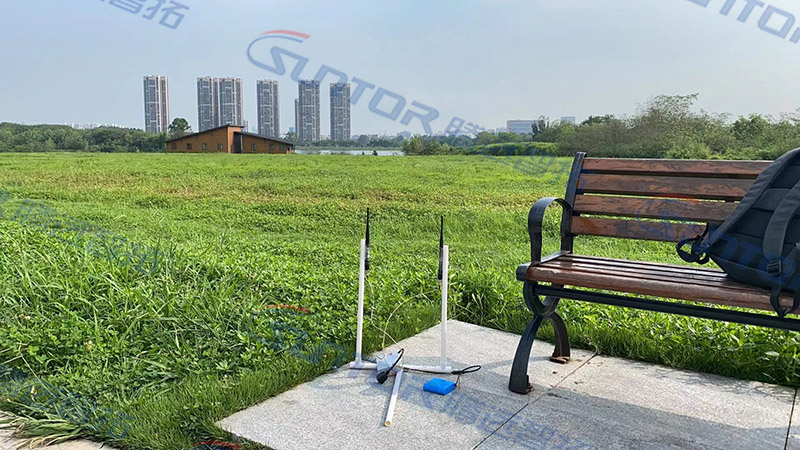

測試點D照片

測試點E照片

12. 測試結果

13. 測試問題與分析

測試點之間極限傳輸距離較近，信號強度較弱，原因是設備傳輸性能受地形和遮擋物影響較大；

14. 測試結論

自組網設備在遮擋環境下傳輸性能會受較大影響，鏈路通過中轉后會有帶寬衰減
