國網城市電纜隧道無線傳輸測試報告

 1. 測試目的

測試千兆網橋設備在城市電纜隧道中的傳輸效果

測試96系列1.4G自組網設備在城市電纜隧道中的傳輸效果

2. 測試時間

2021年4月8日

3.測試地點

四川省成都市武侯區國網某城市電纜隧道

4.測試內容

l 測試千兆網橋在城市電纜隧道內直線傳輸效果

l 測試千兆網橋在城市電纜隧道內被防火門隔離后傳輸效果

l 測試96系列2W機載設備在城市電纜隧道內直線傳輸效果

5.測試產品

 6.測試儀器

7.測試過程

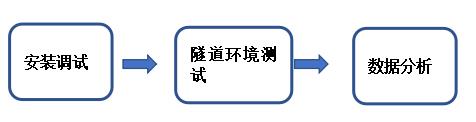

7.1測試流程

7.2 連接示意圖

7.3測試步驟

1) 在隧道入口處安裝一臺千兆設備，采用12V電池供電，連接一臺測試電腦，用以觀看攝像頭圖像是否流暢。

2) 另一臺千兆設備供電后連接攝像頭，沿隧道前行，隧道口實時觀察視頻質量。

3) 前端設備沿隧道前行直至視頻出現卡頓，測試隧道中直線傳輸極限。

4) 更換mesh自組網設備重復上述步驟。

5) 關閉防火門，測試千兆設備被防火門隔離后的傳輸效果。

6) 截圖，記錄測試數據。

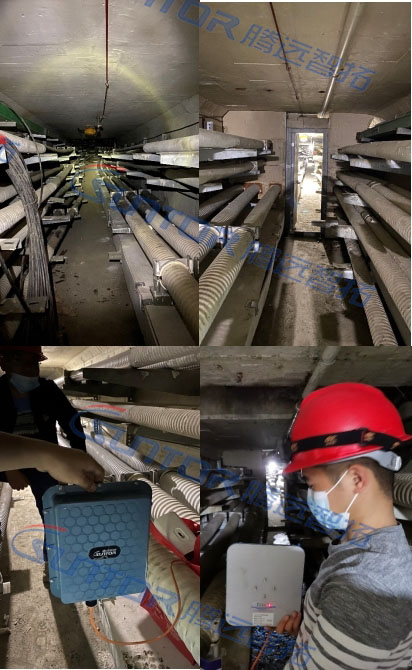

測試隧道現場照片

網橋傳輸速率截圖（傳輸3道防火門距離）

網橋傳輸速率截圖（關閉1道防火門）

9.測試結果

l 微波設備-直線距離，傳輸約3個防火門的距離（500-600米），帶寬100Mbps以上，極限距離可達1.5～2公里；

l 微波設備-關閉防火門（完全遮擋），直線傳輸距離1個防火門的距離（200 -230米）， 帶寬120Mbps以上；

l Mesh自組網設備-直線距離，直線傳輸距離1個防火門的距離（200 -230米）， 帶寬20Mbps左右，極限距離300m左右；
