一、現場情況

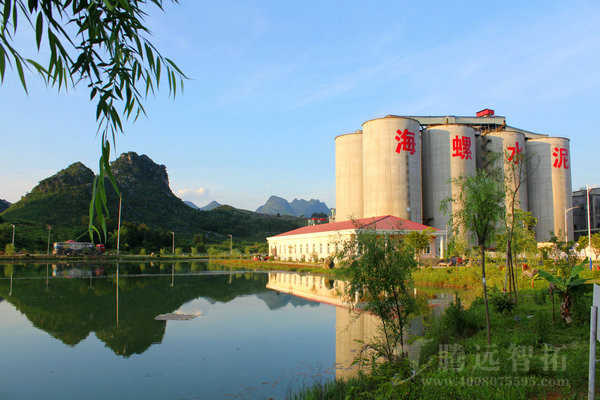

    廣東清新水泥有限公司是安徽海螺水泥股份有限公司在華南地區投資設立的一家大型水泥熟料生產基地，公司位于廣東省清遠市清遠縣石潭鎮，地處珠江三角洲與粵北山區的接合地，區位和交通條件優良，有京廣鐵路、107國道、北江河貫通南北。我公司有幸參與了海螺水泥廠安防工程建設。

二、客戶需求

客戶邀請我公司給海螺水泥廠做一路無線視頻監控方案?，F(xiàn)場情況是機房墻壁上要安裝一路模擬紅外球機，要求我們將設備信號發射到300米外（通視無阻擋）的一個測重磅站內部（測重用基站頂部），在通過里面原本的光纖轉換器將視頻信號傳輸?shù)綑C(jī)房監控室。

三、方案設計

    所應用的設備為我公司產品ST-63系列。工業級無線視頻監控ST-6300在國內具有領先地位，該系統具有較強的抗干擾性，圖像傳輸完全實時且非常清楚穩定且成熟性高。遠程微波無線圖像傳輸系統采用調頻微波的方式來傳輸無線遠程監控視頻信號和音頻信號。該系統具有傳輸距離遠、穩定性高，特別適合高山、森林、沙漠、郊野、江河、城市和海島等惡劣的環境使用。

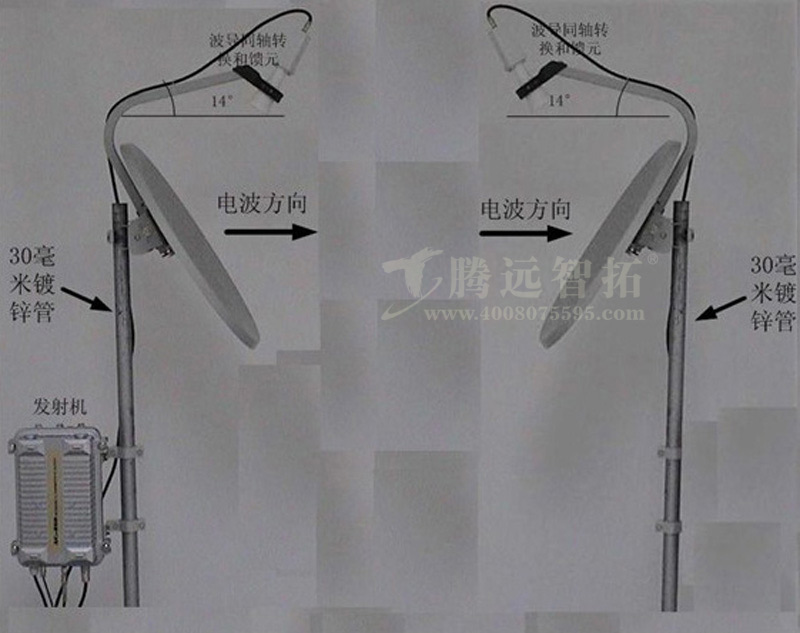

圖1-1 簡易方案設計圖

四、現場施工和施工中遇到的問題：

無線傳輸設備發射端安裝在水泥廠3樓機房墻壁上，安裝完畢之后視頻畫面有雪花模糊現象。隔一段時間之后控制指令模塊，控制不靈敏。

出現上述問題主要原因是：

    1.模擬設備所遭遇的一個瓶頸，天線有任何輕微抖動都會對視頻質量造成影響。

    2.施工方未注意到天線被墻體帶動這一現象。

解決問題方法：

    經過現場觀察發現，由于發射端特殊的安裝位置，機房?jī)?nèi)常年大型機械開機工作，做成墻體的共振?？蛻舨恍⌒陌烟炀€鍋狀面和墻體接觸在一起，所以造成了后端監控室畫面圖像有雪花現象出現。所以建議客戶將天線移動位置，減少天線和墻體的接觸面積，減少共振，從而解決了視頻畫面抖動、有雪花模糊這一現象！

    檢查指令控制模塊這一方面發現，由于現場防水措施做的不太好，造成485指令控制線接頭老化，所以使控制指令不通！發現問題后更換控制線，做好防水措施，圓滿解決控制問題！

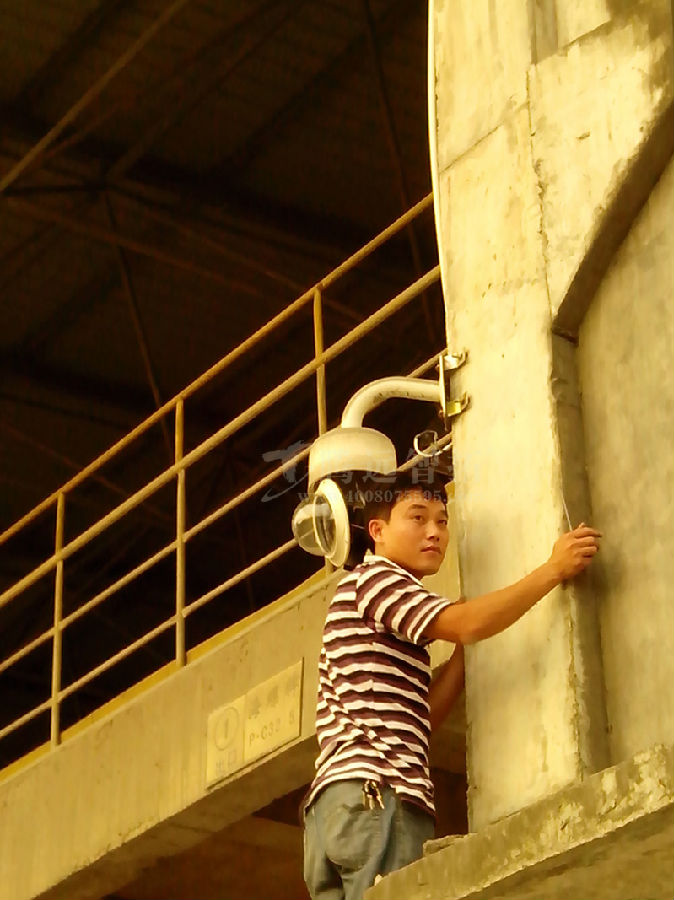

圖2-1 攝像機現場安裝圖

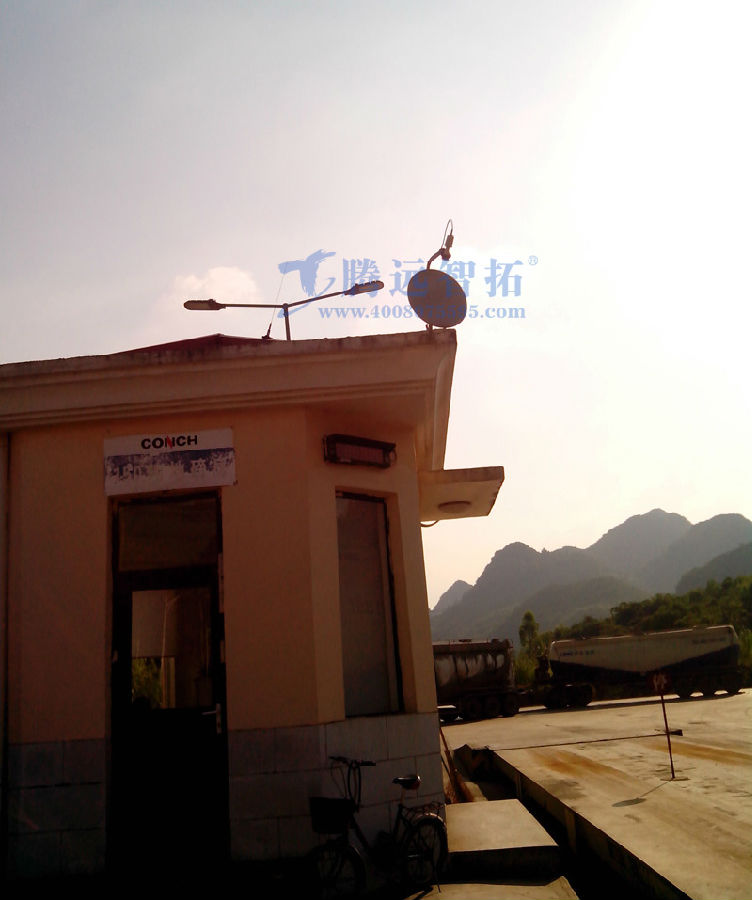

圖2-2 接收端設備

圖2-3 發射接收

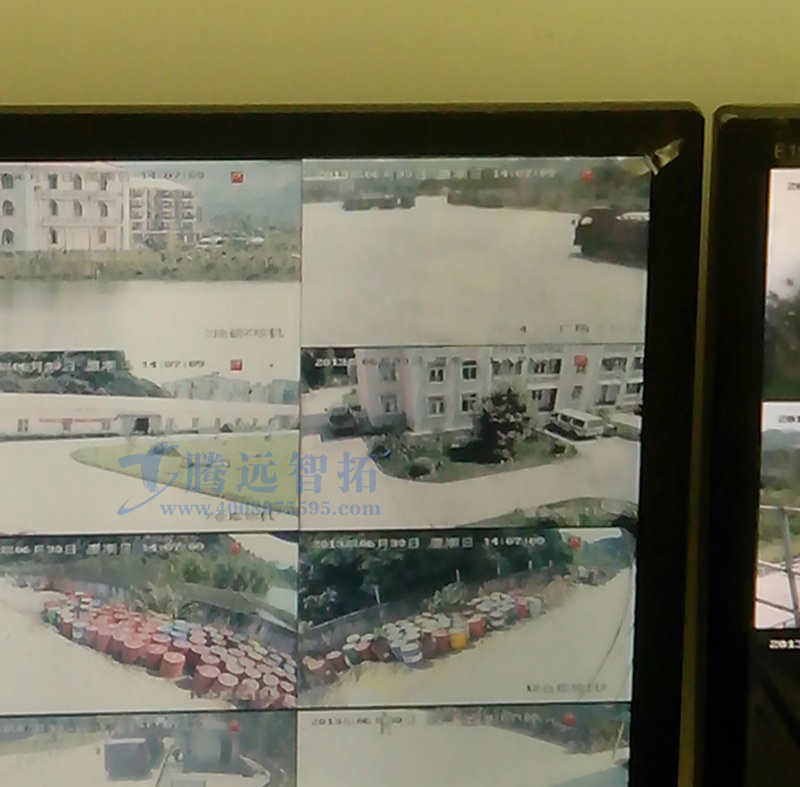

圖2-4 監控室畫面
