2018年5月8日，我公司技術人員對由我公司自主研發、生產的車載大功率的發射機進行了測試，測試主要目的是為了驗證此設備在有阻擋環境下的實際傳輸距離和效果。

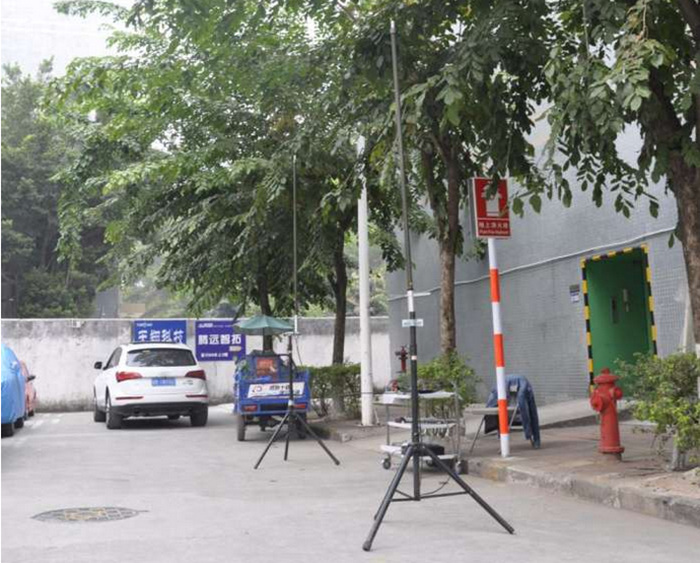

　　測試接收端位于我們公司辦公室內，天線安裝在公司廠房樓頂(4樓樓頂)的位置。所用天線如下圖所示

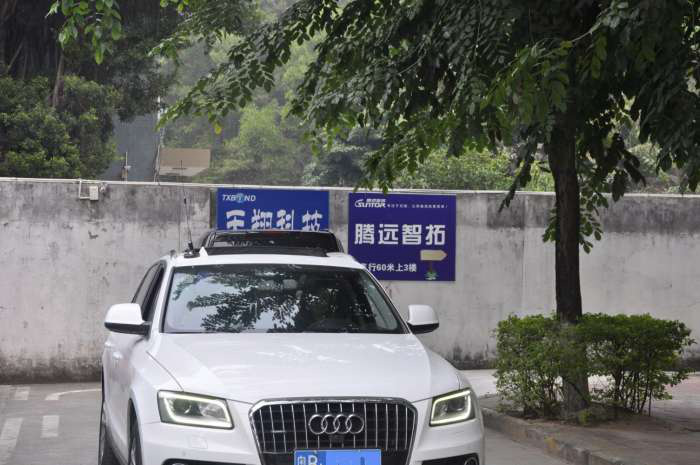

　　前端發射，我們采用的是20W車載發射機ST95系列設備，接口為HDMI口，連接HDMI接口的DV，天線用5.5dBi車臺天線。如下圖：

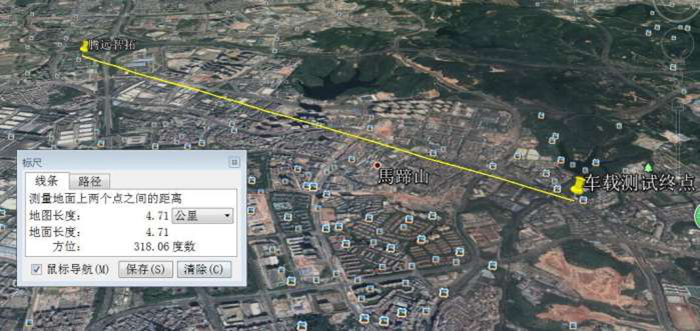

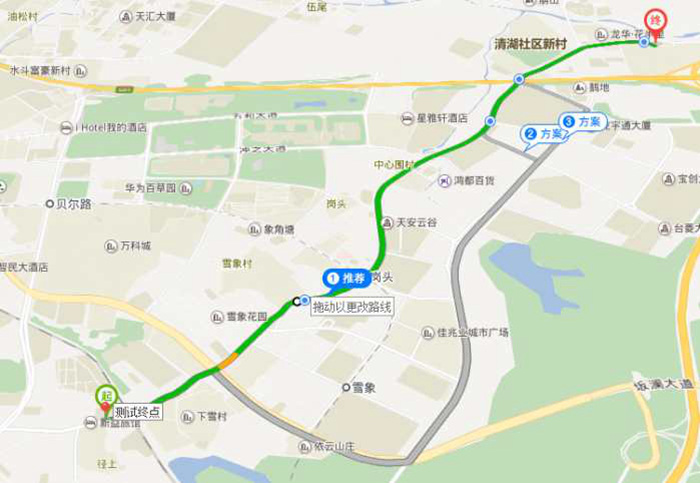

　　測試路線由公司出發經過硅谷動力清湖園園區內部道路、大和路、雪崗路、環城路，此間有廠房、城中村、工業園區、高樓等，阻擋非常嚴重。測試直線距離4.71公里。

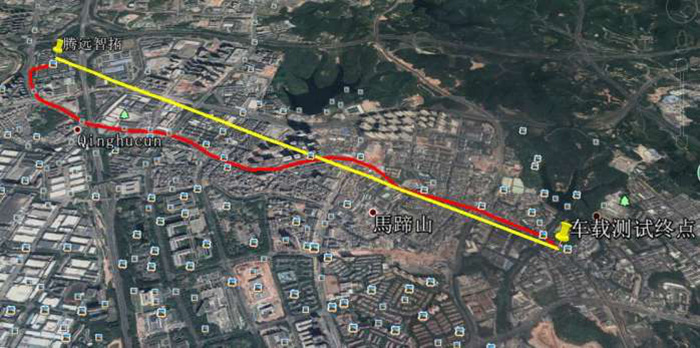

有衛星地圖可以看出，途中阻擋很多。黃色線條為接收端到測試終端的直線距離，紅色線條是無線車載發射機運行的路線。

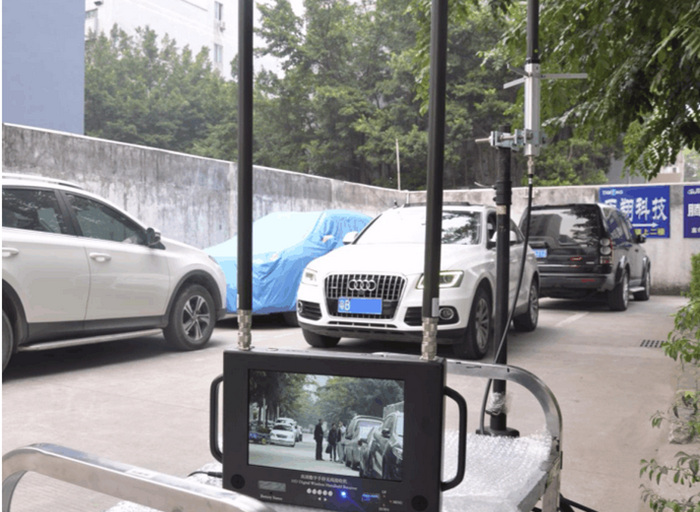

接收設備為手持無線接收機，這種接收機在收信的同時又可以同時將視頻資料錄制在U盤當中。

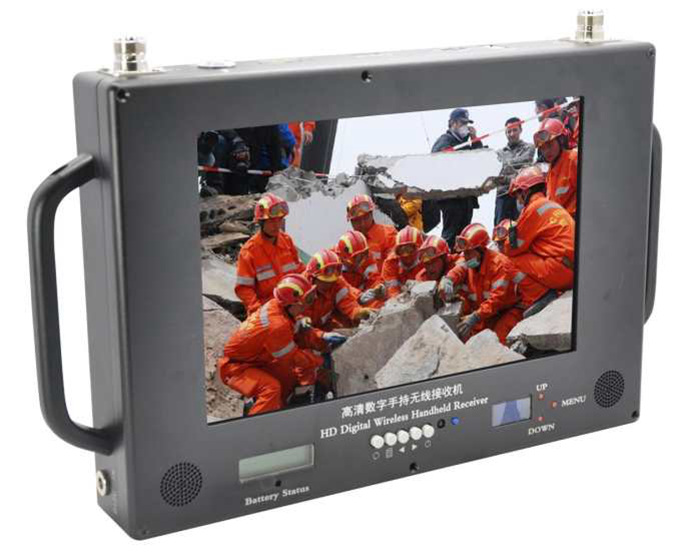

　　高清手持無線接收機

　　頻率范圍：160~860MHz

　　工作電壓： DC12V(1.5A)，內置高容量鋰電池，可連續工作3小時以上

　　尺寸：480*280*45mm 重量：2.7kg

　　接收靈敏度：?jiǎn)瓮ǖ澜邮侦`敏度：QPSK 8MHz時-97±1dbm，QPSK 6MHz 時-98±1dbm，雙天線接收時靈敏度增加 3dbm

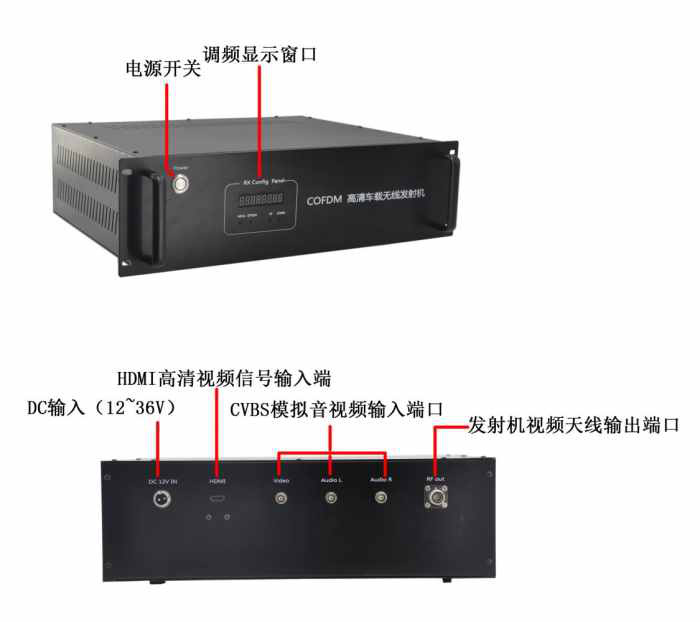

　　車載高清無線發射機

　　發射功率：20W(43dB)

　　頻率范圍：300~860MHz(視頻部分) 227~233MHz(指令部分)

　　工作電壓：24V(12A) 尺寸：482*410*132mm

　　重量：8.4kg(不含天線)

　　輸入接口：HDMI和CVBS模擬音視頻接口并存

　　傳輸距離：工業區廠房阻擋環境下實測可達3.5km以上(地面端接收)，直線距離可達30km~70km以上，空中到地面可達100km以上。
