一．測試概述

1、測試目的
    驗證5801GB-M自組網無線設備通信性能。

2、測試方法
    把六臺不同模塊的設備放在六個不同點位上，每?jī)蓚€(gè)點位相距不超過1公里且通視無阻擋，通過帶寬測試軟件測試，記錄在不同點位下與最后一個點位的帶寬。

3、測試設備
    5801GB-M1 2臺（移動點）、5801GB-M2 2臺（1號點和6號點）、5801GB-M3 4臺（2號點、3號點、4號點、5號點）

4、測試地點
    深圳龍華新區長興路，全程3公里。

二．測試過程以及數據記錄
    1.把六臺固定點設備按照1號到6號的順序依次放在沿河堤壩上，每?jī)蓚€(gè)點位相距不超過1km。

    1）測試一：點位與點位之間通信都采用18Dbi喇叭口天線，設備架設高度為2.5M。

一號點到六號點帶寬如下圖

    由上圖可以看出平均帶寬在70-85Mbps左右，由于設備架設高度不是很高，途中經過大貨車時，會造成天線信號不是很好，所以會出現帶寬有的低現象。

    2）場景：點位與點位之間通信都采用18Dbi平板定向天線，設備架設高度為2.5M；移動點采用12Dbi全向天線，架設高度為2M。

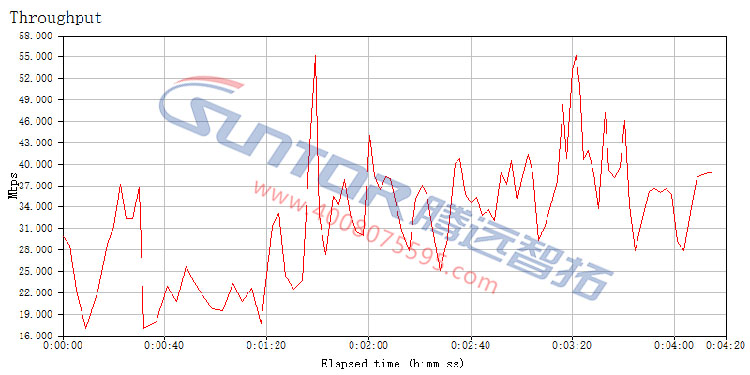

移動點在六號點位時，移動點到六號點帶寬如下圖

移動點在一號點位時，移動點到六號點帶寬如下圖
