一、行業背景

　　我國擁有豐富的礦產資源，但是在礦產開發過程中礦區安全事故也是頻頻發生，為確保礦區的生產環境安全、順利，礦區也在與時俱進，安裝一套集音視頻和數據于一體，并且兼顧監控、通信功能和網絡接入的安防監控系統勢在必行?？紤]到礦區開采過程中環境復雜，有線監控實施難度大，維護不方便，因此利用無線傳輸系統來保障礦區安全生產最為合適。

二、項目介紹

　　山東青島某礦業公司為保障礦區安全開采，需要在礦井下安裝一套完善的無線傳輸系統，將軌道電機車實時運行圖像傳輸?shù)降孛姹O(jiān)控中心，為以后無人駕駛積累經驗。騰遠智拓受邀為此次項目提供相關設備并參與施工安裝。

三、現場環境描述

　　整個采礦巷道區域雖然屬于空曠地帶，但是巷道內有很多機器和臨時支柱，高壓線及通風排水管網。不便于布線，計劃采取無線自組網設備，以達到網絡覆蓋形成網絡環路，用光纖將井下數據上傳至地面是可行性較高的方案。

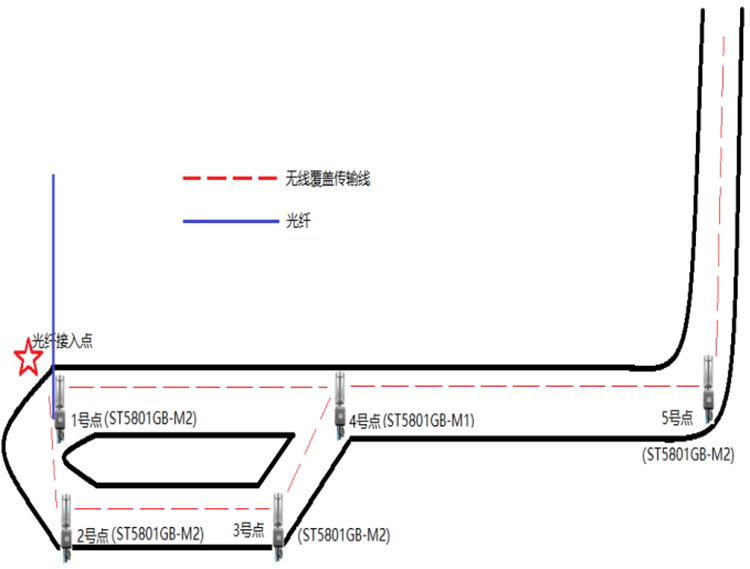

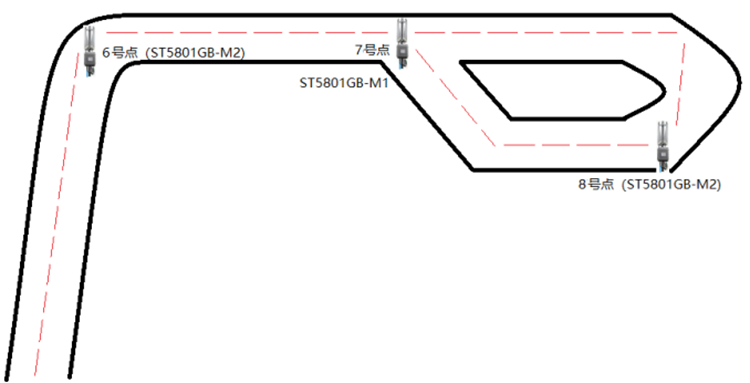

四、方案實施拓?fù)鋱D

五、方案傳輸講解

　　如上圖，設備均采用自組網設備，兩個方向的區域彎道較多，中間有距離不等的垂直巷道相連接，采取在彎道處安裝設備架設基站以達到網絡相互連接及信號覆蓋，每臺設備至少安裝兩條定向天線，三岔路口處的設備安裝三條定向天線，3臺移動車安裝360度全向天線，移動中發射數據與各基站相互通信，由基站把視頻信號通過光纖傳輸至地面主井監控中心。8臺設備架設基站，設備通電后自身會發射信號，在天線接收范圍以內與前后端互相通信，以此來達到無線網絡環網，Mesh無線自組網設備還可跨網段通信，實測中也確實可以實現，也就是前后端設備不在同一網段但頻率相同也是可以通信的，這種情況是設備數量較多而同一網段無法滿足時使用?？蛻魹楸阌诠芾砀臑橥痪W(wǎng)段，8臺設備中的任意一臺都可接入光纖將數據上傳至地面。

六、設備清單

　　ST5801GB-M1-G 5臺

　　ST5801GB-M2-G 6臺

　　定向天線 18條

　　全向天線 3條

　　饋線 42條

　　一分三功分器 4塊

　　N轉N內螺紋帶針轉接頭 4個

七、Mesh無線自組網優勢

　　Mesh無線自組網系統具有安裝簡單、維護方便、運行穩定等特點，只需在每個點位安裝設備通電后即可通信，無須拉線。設備達到工業級防塵防水，筆記本接入光纖可進入任意一臺設備(打開網頁輸入相應設備的IP地址即可進入)查看運行數據及參數調整。

　　方案中所采用設備型號為(ST5801GB-M1-G，ST5801GB-M2-G)具備MESH自組網功能,先進的MESH設計理念，不需要中心網關，任意一臺均可實現自組網絡功能，群組內任意一臺設備掉線，在有效的天線覆蓋范圍內均會有對應的設備繼續通信。

八、實施效果

　　通過我公司(騰遠智拓)Mesh無線自組網設備和我們技術人員的安裝調試，此次礦井項目井下軌道電機車實時運行圖像成功傳輸?shù)降孛姹O(jiān)控中心，達到了網絡覆蓋的效果。為礦區安全生產提供了強有力的保障。

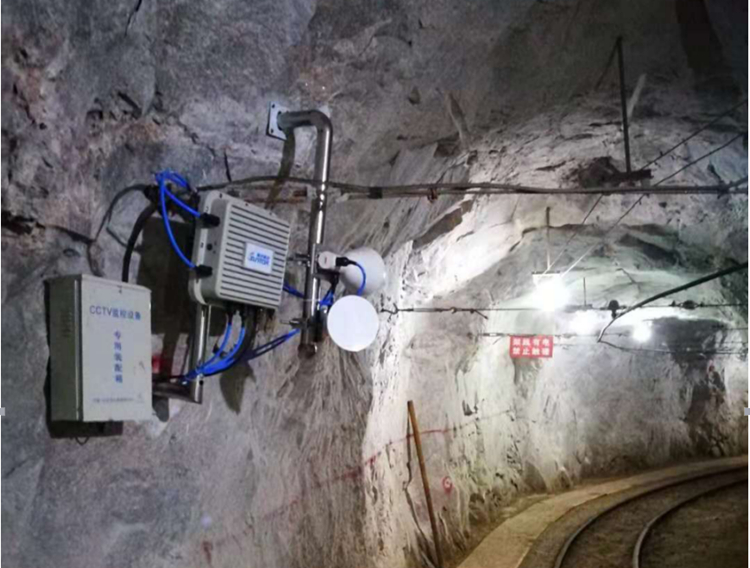

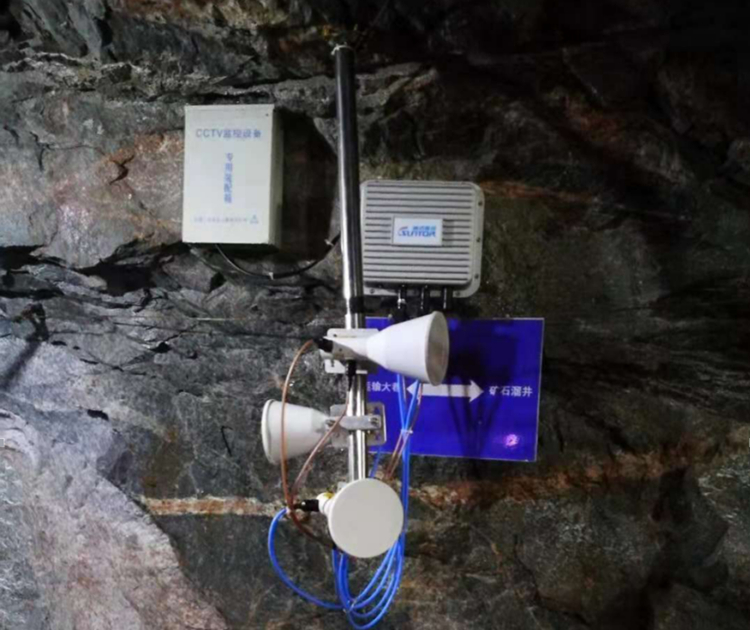

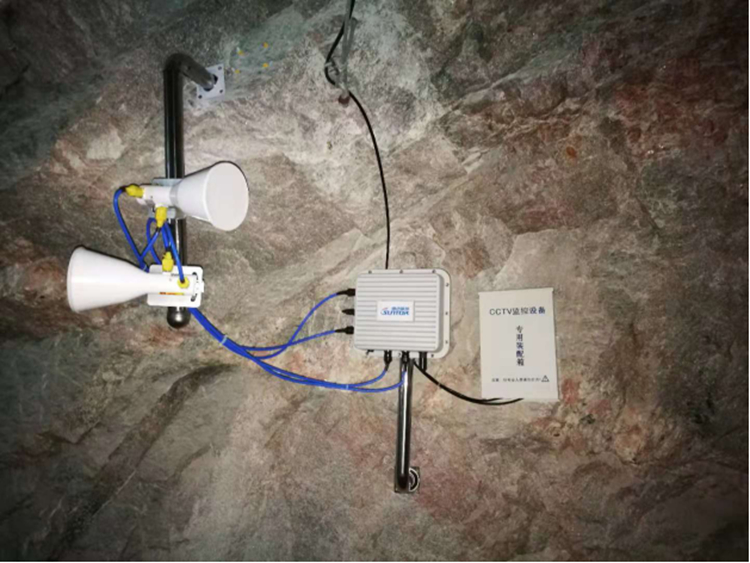

九、現場安裝圖片
