1、行業背景

    長江正源沱沱河的冰川、雪山融水與長江南源當曲匯合后通天河，通天河寬達數公里的瓣壯河道流淌100公里后，為冬布里山阻擋；

    寬闊的水面收為一束，切開冬布里山的巖石，形成萬里長江第一峽——也稱牙哥峽的煙瘴掛峽谷。

    峽谷中通天河蜿蜓曲折，兩岸山峰聳入云端，獨特的地貌和充足的降水，孕育了豐富的生物多樣性資源，茂密的草原植被承載著數量眾多的野生動物；

    包括雪豹、白晨鹿、馬麝、野牦牛、藏羚羊等國家一級保護動物，巖羊、棕熊、猞猁、兔猻、藏羚羊等國家二級保護動物，是三江源國家自然保護區的核心區。

    有鑒于此，綠色江河以28年長江源生態保護的資料、經驗和執著，開始實施“煙瘴掛生物多樣性調查”項目。

    在2015年6月8日，騰遠智拓電子公司技術人員隨綠色江河、由志愿者--植物學家、動物學家、人類學者等多學科專家組成的植物考察隊、野生動物考察隊、人類學考察隊；

    在曲麻萊縣政府、三江源生態保護協會及措池村牧民的幫助下前往措池村夏俄巴建設三號營地。

    現場安裝5臺高清云臺攝像機和多臺紅外照相機，需要將攝像機拍攝的視頻圖像采用無線方式傳輸?shù)?號營地監控室；

    科學家借助高清網絡攝像機、紅外照相機、等專業攝影設備采集到的數據、圖片、影像資料記錄并呈現了夏俄巴野豐富的生物多樣化，對夏俄巴的動植物進行全方位為調查。

    騰遠智拓公司志愿者此次行動中主要負責現場的無線視頻傳輸工作。

夏俄巴全景

2、需求分析

    監控室設立在3號營地，將圖像傳輸?shù)?號營地監控室

    監控室采用電腦作為監控主機，可對視頻圖像進行存儲、回放

    所有設備供電采用太陽能供電，建立電源備用系統

    采用200萬高清網絡云臺攝像機

    設備適應于海拔5000米高原地區，晝夜溫差較大

    安裝5個監控點位全部采用無線傳輸

    監控器材及供電設備全部采用牦牛運輸?shù)街付ò惭b位置

    設備安裝在無人區，沒有手機信號，沒有網絡，確保設備零售后使用

    為了確保本次雪豹拍攝任務順利進行，我們根據現場狀況，針對性的制定了一個詳細的無線傳輸方案，本方案將會滿足相關部門的各種無線監控需求。

3、系統整體組網方案

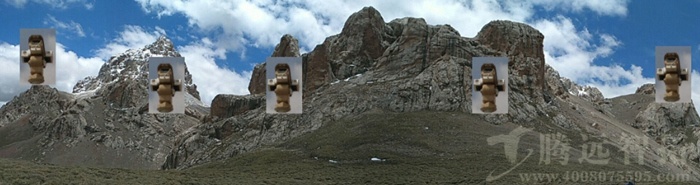

監控點分布：

監控點分布：

1）勘察地形，確定監控點位

    現場如上圖所示，夏俄巴大致有5個山頭，技術人員陪同動物學家現場勘察確定5個監控點位，監控點位需要滿足以下幾點：

    1、判斷這些位置為野生動物活動范圍

    2、監控點位到3號營地監控室可視無阻擋。

    3、還要確定太陽能光照時間，確保供電系統正常。

    4、便于設備固定安裝位置

2）現場傳輸示意圖

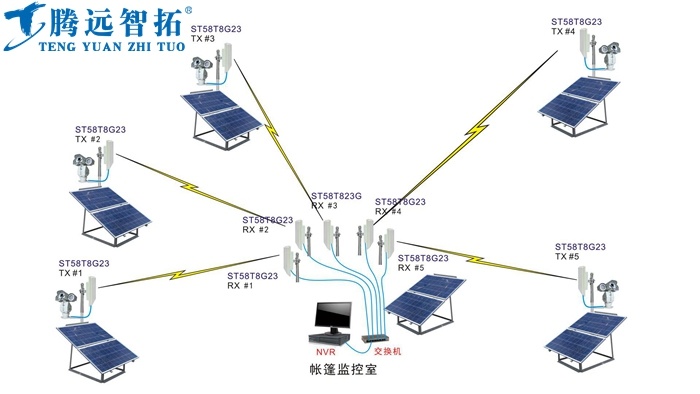

現場傳輸示意圖

3）設備現場安裝
    5個監控點位比較分散且現場環境非常惡劣，為確保圖像傳輸更穩定，全部采用電信級遠距離高帶寬無線網橋ST58T823一對一傳輸，所有太陽能供電系統采用一主一備，主備電源可自動切換。

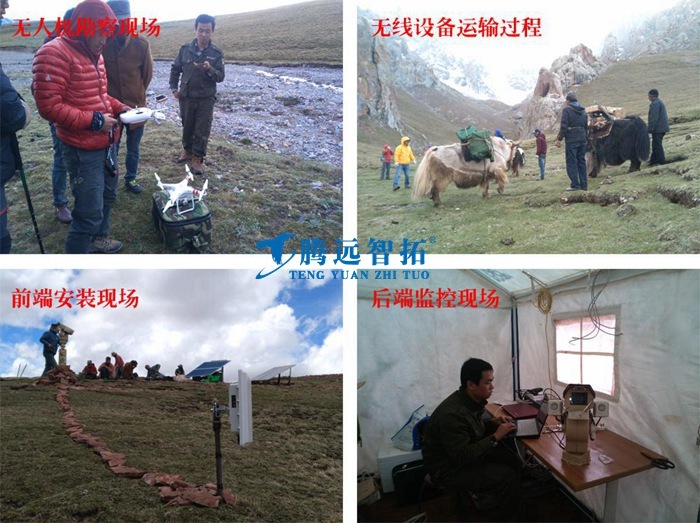

現場安裝圖片
