一、現場需求

客戶需要在發生地質災害時，救援隊能快速趕往現場組建救援通信鏈路，救援人員需要通過該鏈路實現人員間的語音視頻通信，指揮中心和現場指揮車也可以通過該無線鏈路實時指揮救援工作。

二、救援通信鏈路方案設計

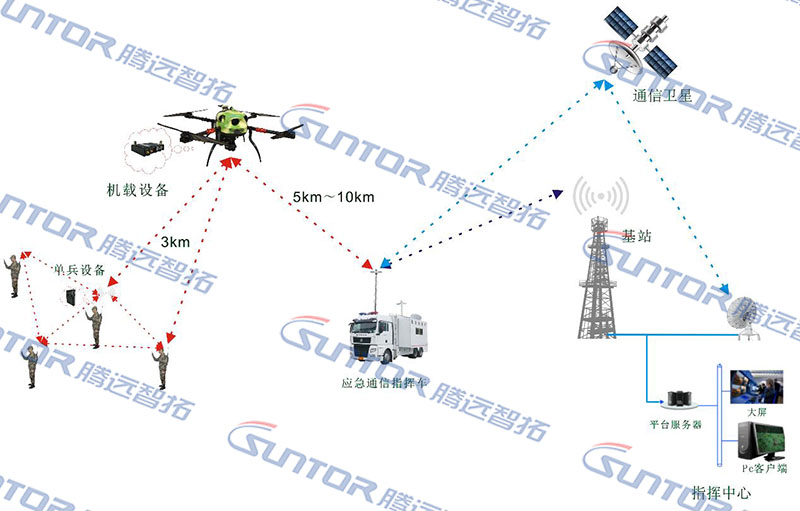

救援通信鏈路組網拓?fù)鋱D

如圖，前端地面?zhèn)蓽y(cè)人員的手持終端通過WiFi與單兵設備連接，單兵之間可通過mesh設備互相組網進行通信，單兵設備也可通過mesh組網方式與空中的無人機的機載設備連接；在遠處應急通信車上安裝一臺車載設備，車載設備通過無線與無人機上的機載設備構建通信網絡；應急通信車可通過4G/5G與附近通信基站或通過衛星信號構建和指揮中心之間的通信鏈路。

終端設備拍攝的視頻和語音數據可通過WiFi傳輸?shù)絾伪O(shè)備，然后通過單兵設備與機載設備構建的通信網絡將視頻回傳至無人機端。之后通過機載設備將圖像回傳至應急通信車，車輛內人員可通過客戶端觀看視頻并指揮前端作業人員，同時應急通信車也可通過4G/5G將數據傳輸?shù)礁浇F塔，在鐵塔通過運營商網絡將視頻傳輸?shù)胶蠖酥笓]中心。當車輛附近沒有4G/5G信號時，也可通過衛星將數據回傳。
