一、背景概述

  隨著我國社會經濟的快速發展以及城市化進程的加快，城市人口數量劇增，交通擁堵的情況在我國大部分城市都可以見到，而修建地鐵對于改善城市交通環境起到了不可忽視的作用，這也意味著我國的地鐵還有著很大的發展空間。當今擁有百萬以上人口的大城市大都修建地鐵來緩解和改善交通緊張狀況。就我國人口眾多而言,更應該發展地鐵工程,我國的地鐵也有著良好的前景。地鐵開辟了人類的地下空間，減輕了地面上的擁擠，建設地鐵已成為21世紀中國城市基礎設施、城市交通的主要形式，這是歷史的選擇、必然的結果。

現在我公司接到客戶咨詢，為我國山東某城市地鐵車輛段做一套高帶寬、遠距離和支持移動自組網的地鐵車載無線數據接入總控室解決方案。

二、需求分析

  客戶希望通過無線自組網設備實現車地?zé)o線雙向?qū)崟r(shí)傳輸系統,系統需要能夠保證列車在高速行駛或停站情況下,以有效帶寬不低于5Mbps的速率在列車和運營控制中心雙向傳輸數據或控制指令,并能保證最低的延遲,同時保證車載設備到車站固定接受設備再到總控室數據切換時做到“0”丟包,包括在車輛段和沿軌道設置的無線接入點、分控制中心的無線設備,以及車載的無線單元和天線，以達到在進站全線范圍內實時無縫的傳遞列車與地面間的圖像和數據,并實現快速切換?？偪厥夜ぷ魅藛T可第一時間根據車載數據來分析安排地鐵?？亢蟮墓ぷ魅蝿?wù)。此地鐵車輛段共計?？康罔F40余輛，停車場分上下兩層，大概每層?？?0輛左右，客戶要求地鐵進站時車載數據信號就要連接站內接收端，車載數據無延時傳至總控中心。

三、建設內容

  根據我公司技術人員看現場后，結合實際情況建設內容包括無線傳輸和有線傳輸結合的方式，地鐵停車場車載數據傳到車站接收端使用1.4G無線設備，接收端傳輸?shù)娇偪厥矣糜芯€光纖接入。根據移動自組網的功能參數，暫定為每層20個車載發射端和2個固定接收端，（進站口和停車場內各一臺接收）。由于接收端到總控室為封閉樓體不適合做無線傳輸，每層接收端匯聚車載數據后到總控室這一段做光纖傳輸。

四、建設原則

可靠性原則

系統滿足24小時不間斷的無線網絡傳輸需求，設備選型上選用成熟、可靠的產品，具備防潮、防塵，防腐蝕能力，適應地下停車場的應用環境。

實用性原則

系統符合實際業務需要，注重實用性，支持停車站抗干擾傳輸功能，從設計及選型上，選擇經濟實用產品。

先進性原則

系統采用目前性價比高的先進的軟、硬件及網絡技術，出錯率低，兼容性強，升級容易擴容方便，避免重復建設、浪費投資。

易擴展性原則

通過功能化、模塊化和層次化的網絡結構設計，為將來網絡擴容升級提供方便。

易維護性原則

系統在運行過程中的維護應盡量做到簡單易行，標準接插件，便于設備的整體置換，而且維護過程中無需使用過多的專用維護工具。

五、總體設計方案

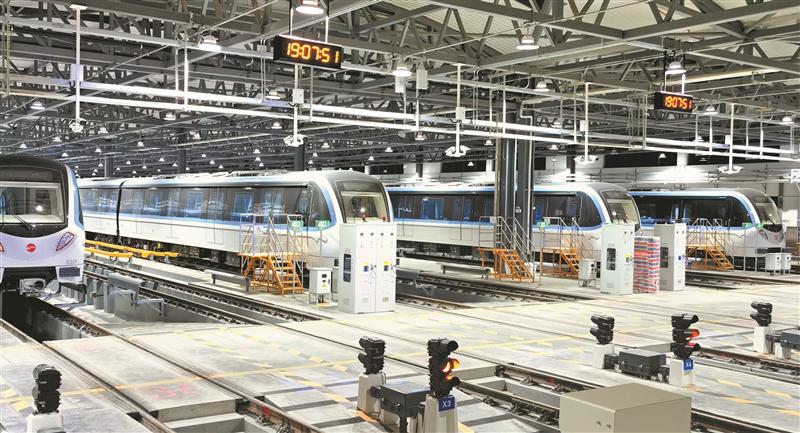

地鐵無線數據傳輸系統是提供車輛與車站、控制中心之間的數據傳輸通道的系統。是在列車停放或運行過程中，把車載數據向車站、車輛段、停車場等地鐵管理場地進行及時傳輸，以實現地鐵運營方對列車設備及運行狀態等情況的監測。此次需要實施的地鐵車輛段共計?？康罔F40余輛，停車場分上下兩層，大概每層?？?0輛左右，客戶要求地鐵進站時車載數據信號就要連接站內接收端，車載數據無延時傳至總控中心。

根據我公司移動自組網的功能參數，1.4G無線傳輸設備每層設備配置大概為20：2，即發射端為20臺，接收端為2臺，具體傳輸方式為地鐵進站時車載數據先連接進站口的一臺固定端接收設備，該設備與站內接收端為互聯互通狀態，可第一時間無延時將車載數據傳輸至站內設備，地鐵進站后通過MESH自組網無延時連接到站內設備后，實現車載信息從快進站到停車后數據無間斷傳輸至總控中心。由于接收端到總控室為封閉樓體不適合做無線傳輸，各接收端通過網線對接光纖收發器,以100M光纖提供的有線通道與控制中心連接。針對地下地鐵停車場的無線通信環境，我公司自組網設備可搭載部署多個無線MESH節點，也可滿足停車場到維修車間車載數據的無線傳輸需求。

地鐵停車場車載數據無線傳輸方案方案拓?fù)鋱D

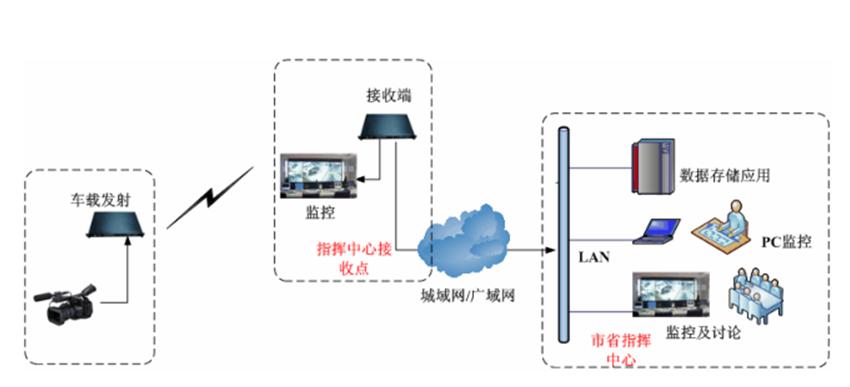

地鐵停車場車載數據無線傳輸方案網絡拓?fù)鋱D

六、設備配置說明

（1）設計與選型

采用無線MESH自組網傳輸，具備距離遠，帶寬高的特點，利用獨特的智能組網技術實現地鐵和車站，總控室的高帶寬移動通信傳輸。

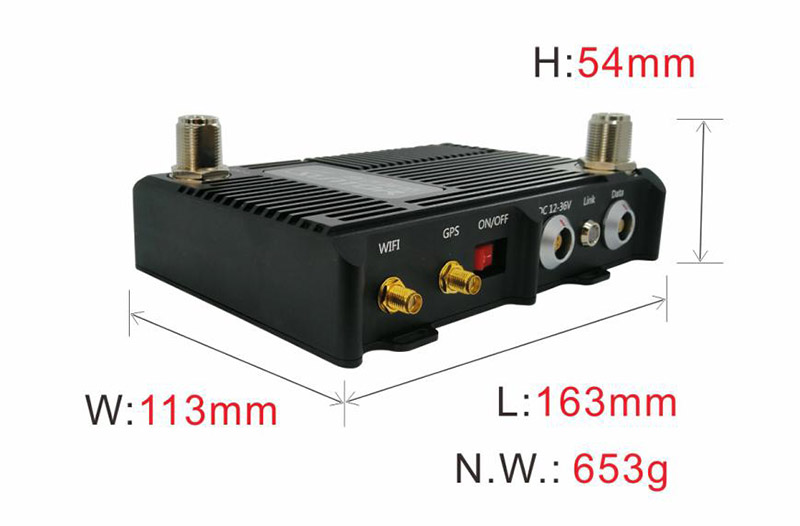

（2）我公司MESH自組網車載和基站設備同一參數規格

無線設備規格

七、設備安裝要求

微波通信系統中涉及到的無線傳輸天線采用的是業內通用的1.4GHz頻段進行傳輸，具有傳輸距離遠，繞射能力強等優點。但是1.4GHz設備傳輸中也不能有太多障礙物遮擋。最好發射天線能和接收天線之間保持視線路徑，以保證通信鏈路傳輸信號最優化。另外，潛在的金屬設備或其他無線設備等會對電磁波傳輸造成衰減。

無線網絡傳輸設備為精密通信設備，對于供電要求較高，且易受其他供電設備的沖擊影響。設備供電的取電應與其他大功率設備分開取電。統一位置取電時，應加裝UPS、穩壓電源或隔離變壓器，過濾掉大功率設備工作時對電源的影響和干擾。供電電源為220V，12-48V直流，低于或高于該電壓均會影響設備正常工作或?qū)е鹿╇娔K異常損壞。

同時，設備加裝有網絡防雷器，做好設備的防雷保護。其次，針對設備在室外安裝的場景，需為設備定制固定支架，保持設備固定，做好設備的防風保護。

安裝設備的固定、傳輸線路的不限、以及供電布線工藝均符合《電氣設備安裝工藝規范》要求。

配套說明

可靠性說明

供電說明

安裝的無線網絡設備具備充足穩定的市電或直流電源供應，保證封閉地下環境中供電系統隨時可用，將斷電風險降到最低。

電信級冗余設計

為保障系統的可用性，系統進行電信級冗余設計，具備1+1鏈路備份特性，在出現單點故障的情況下，系統自動切換備份設備，切實保障網絡的可用性，進一步提高系統的可用性。

與衛星通信對比說明

衛星通信覆蓋面廣，但是存在帶寬低，延時高，成本高的問題；我司微波系統具備高帶寬、遠距離、低延時的特點，但是進站口需要利用高點，以保障遠距離傳輸無遮擋，達到良好的應用效果。

市場認證

公司無線網絡傳輸設備自投用市場以來，已廣泛應用于海事、水利、森林防火、消防應急等各級市場，服務于中國海洋大學、沈陽自動化研究院、珠海應急局、中鐵十七局等各大客戶，并獲得了一致好評。

系統具備抗干擾能力強，自動頻點選擇，頻譜智能偵測，超低延時的特點，能穩定可靠保障車載工作狀態數據的傳輸和指令的收發，在地鐵行駛及停站情況提供穩定的數據傳輸通道，為地鐵車輛安全運營保駕護航。

設備使用周期

設備使用周期為十年，但是需要在進行定期良好維護的情況下方能達到使用極限，使用環境以及操作方法的不同也會對設備運行時間產生影響。設備采用模塊化設計，易于拆卸和安裝，零部件易于獲得。在長期安裝使用過程中，如果有充足零部件提供，能將設備使用能效完全發揮。

八、項目實施管理

項目進度計劃

根據微波通信系統建設的工期要求，本項目的建設周期預計為（自合同簽訂之日起至系統驗收）30天。具體實施計劃如下表所示。

項目實施與計劃進度表

九、項目安全管理

網絡安全

微波通信系統采用無線傳輸設備，只有當相互連接無線傳輸設備的頻點、IP和MAC位址等配置信息都匹配的情況下，網絡才能連接成功。因此系統能夠有效防止外部無線設備的干擾，保障地鐵停車場無線傳輸系統滿足客戶的業務數據需要。

硬件安全

硬件安裝進行規范的電磁兼容防護，如電磁屏蔽、安全接地和靜電防護等。網絡設備進行規范的操作，并進行定期和不定期檢查。

人員安全

項目現場施工人員選用經驗豐富的技術工程師進行現場施工和設備調試，在施工前，項目經理對現場施工人員進行安全知識培訓。在施工過程中，系統實施組長將對施工過程進行安全監管，確保施工安全。

售后服務

質保期

我司為本項目提供2年質保期，質保期從系統最終驗收合格開始。我司免費負責質保期內的系統維護、設備維修、設備更換、系統升級。

質保期內當設備發生問題時，我司免費為用戶維修或更換備件。非人為原因而出現的產品質量問題，如同一故障維修三次后仍然有問題，我司無條件更換新設備。我司提供 7×24 小時上門修理和維護服務響應，48小時內維修人員到達維修現場。

系統概算

（1）我方建設，用戶購買；

（2）一次性建設長久使用；

（3）質保期兩年。
