一、背景概述

隨著我國現代化水平以及人們生活水平的不斷提高，人們在生活中對于輸電特別是高壓輸電的質量要求越來越高。同時針對我國在輸電線路的維護檢修方面的現狀。我們必須提高輸電線路維護的意識，各單位根據設備的重要性，可控性和可維修性，需結合更高效全面的檢修方式，故障檢修定期檢修主動檢修一起，形成綜合的檢修方式，做到未雨綢繆，才能使輸電線路管理更加科學化、現代化和合理化，把國民經濟和人民生命與財產損失降到最低程度，加快我國現代化進程的步伐。

目前在日常電力線路巡檢巡修工作中現有無線傳輸手段難以滿足各級日益增長的信息傳輸需求，具體表為“二多二少”：一是窄帶傳輸手段多，寬帶傳輸手段少?，F(xiàn)有的無線專網系統多以語音、報文等單一傳輸內容，如短波、集群等為主，且各終端相互間兼容互通性差，對文字、圖片、圖像等多媒體信息的無線傳輸手段相對較少。二是固定骨干傳輸手段多，機動末端傳輸手段少。固定骨干傳輸手段以光纖、衛星等為主，且形成了多路由、多環路，單路由中斷時，不影響骨干傳輸。機動末端傳輸手段主要還依靠短波、超短波等或公網實現，帶寬窄、管控難、要求高，無法滿足新形勢下末端大數據無線傳輸需求。

基于中心節點的傳統通信架構由于缺乏靈活性及自主中繼能力，難以滿足復雜場景（如城市綜合體內部、地下室、隧道等）的通信要求，近年來，基于無中心的自組網技術逐步成熟，深入應用。自組網技術依據其“自組織，自恢復”、“多跳自動接力”、“無中心”等優勢，極大的提高了應急通信系統的可靠性、環境適應性與實用性。

而無中心自組網技術（也叫做Mesh組網），是一種以所有節點“平等、獨立”為原則的組網技術。節點之間不存在依賴關系，相互之間通過協商來進行組網和數據傳輸。相比目前基于中心節點的網絡，無中心自組網技術的主要優勢在于：

1) 網絡健壯性強：能夠自組織、自恢復，網絡穩定性與可靠性高；

2) 易于部署和安裝：不依賴任何關鍵節點，可以隨機部署網絡拓撲，能夠做到一鍵開機即可使用；

3) 結構靈活：網絡鏈路自動維護，自動路由計算等；可隨時接納新入網節點，也可隨時刪除離網節點，無需配置，網絡靈活性高；

4) 同頻技術：節點頻率相同，有效節省頻譜資源；

5) 負載均衡技術：根據網絡實時負載情況，自動計算并選擇合適的端到端路徑，避開擁塞區域；

6) 非視距傳輸：通過多跳可以保障在非視距場景下的無縫覆蓋。

      二、需求分析

1) 在班組作業人員執行無人機輸電線路巡檢任務場景下，為解決小組作業人員在無公網覆蓋或公網信號弱等情況下的通信問題，提升工作人員在各種復雜環境下的實戰能力，該裝備需具備以下功能：

2) 自組網功能。確保在無公網覆蓋的地區以任選一點為圓心，3公里為半徑的范圍以內有網絡可用；

3) 點對點功能。作業隊員之間可利用自組網進行語音、視頻交流可查看周邊隊友所接觸的音視頻信息；

4) 多對點功能。團隊指揮員通過PAD或其他平臺可實時查看各組作戰隊員所接觸的視音頻信息及其他采集數據。

5) 點對遠點功能?？蓪⒁痪€視音頻通過單兵裝備傳輸至現場指揮員手中裝備，再由指揮員手中裝備傳輸至上級指揮室大屏?，F(xiàn)場指揮員有管理權限，可以選擇性的將上級領導想看的某一單兵作戰視音頻信息推送至支隊指揮室大屏。

6) 通信耳機需滿足不同作戰環境下通信需求，喉骨傳導對講耳機，隱蔽式耳機、頭骨傳導對講耳機。

     三、建設原則

      1) 創新理念，緊貼前沿。

立足電力發展的新形勢、新任務，研究創新應急處突的建設模式，充分借鑒社會創新和信息化技術應用的成功經驗，分析查找現有應急通信指揮過程的薄弱環節，不斷豐富、創新指揮信息工作理念，系統要緊跟當前技術前沿，采用成熟技術，將提供更寬帶寬、更高速率和更好的用戶體驗作為目標，促進信息手段服務特警建設效能的最大化。

2) 平戰結合，無縫切換。

系統設計和建設要堅持開拓性思路，把專網技術系統優勢和公網技術優勢有效融合，繼承各自優點，克服兩網缺點和不足。既能提供公網具有的數據、話音、短信、視頻等綜合通信業務功能，也要滿足特警在可管可控、安全保密、靈活機動、便捷高效、穩定可靠、運維簡單、高性價比等方面的特殊需求。

3) 科學規劃，突出重點。

要科學規劃系統建設，抓好頂層設計，按照“重點優先”的原則，合理選點，分布組織實施。要突出應急性、臨時性、機動性任務保障，突出無公網覆蓋、重點防控和熱點敏感地區等重點部位、重要任務區域保障，突出小、散、遠、弱等點位通信需求，確保實用、管用、好用。

4) 著眼發展，安全可控。

系統采用的技術要緊跟現代移動通信技術的發展方向，既要滿足當前高速率、高帶寬無線專網的多媒體業務需求，又要考慮今后網絡、應用的發展，留有充分的擴展余地，方便實現系統擴展與升級。要考慮系統信息傳輸?shù)陌踩煽?，支持入網鑒權、賬號鑒權、存儲防拷貝等功能。

       四、MESH自組網方案設計

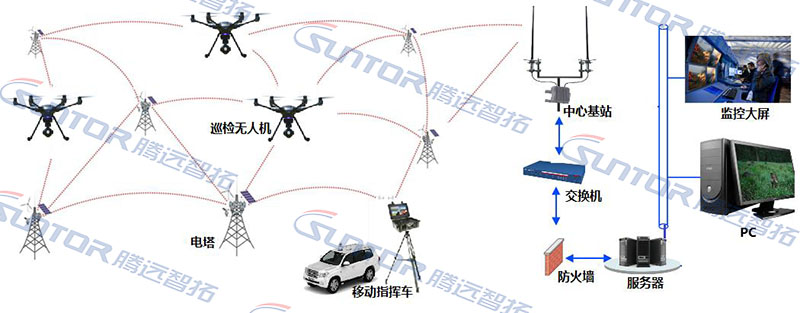

整體方案采用MESH無中心自組網方式，在指定輸電線路范圍內在電力塔上布設一定數量的自組網節點設備，根據現場實際環境，設備架設高度建議不低于20米，可滿足指定區域內的局域網無線信號覆蓋。

在實際應用中無人機可在信號覆蓋范圍內任意進行移動切換，現場音視頻畫面可通過自組網鏈路實時傳回指揮中心。現場應急檢修車也可作為臨時指揮，并且與指揮中心進行互聯互通。（無線網絡通道協議為標準TCP/IP網絡協議，如客戶需實現其他特殊功能數據傳輸，只需遵照以上協議即可）。
