一、項目概述

　　本項目位于中山市橫欄鎮茂輝工業區，為加強派出所對茂輝工業區周邊的治安監管能力，降低犯罪率，需要在缺少監控的路口新加裝視頻監控設備，應對突發警情。傳統的有線視頻監控系統，其光纖線纜等有線線路，鋪設過程易受地理環境等因素影響導致無法鋪設建造，且極易因人為因素造成破壞，導致故障頻發，其維護成本極高。應對派出所提出的需求，此次我們主要采用無線傳輸的方式，通過組建無線傳輸局域網，將視頻傳回派出所監控中心。

　　無線傳輸系統利用無線電波做為傳輸介質，在空中搭建傳輸鏈路來傳輸視頻數據信號，該系統主要由視頻采集設備(監控攝像機)、無線傳輸設備(無線發射機、中繼器、接收器)與視頻處理設備(硬盤錄像機與顯示設備)組成。

二、 系統設計

　　1. 系統結構

　　該系統由前端設備、傳輸線路、顯示與記錄三部分構成。

　　1) 前端數據采集

　　包括攝像機、鏡頭、防護罩、立桿、機柜及其他輔材等;攝像機為普通固定式攝像機，項目中共需要40個攝像機。

　　2) 數據傳輸

　　此項目采用有線與無線相結合的方式傳輸視頻信號，距離較遠點位采用無線方式傳輸，距離較近且方便布線點位采用有線方式(網線)傳輸;由于點位分布得較為分散，難以使用有線與無線直接匯總，故此設計中，需要設立中繼點位進行中轉接力傳送，此項目根據傳輸路徑增加3個中繼點(詳細見點位明細)。

　　無線傳輸系統是由無線網橋發送設備、無線網橋接收設備、無線通道三大部分組成的，利用無線電磁波傳輸信號，以實現信息和數據傳輸?shù)南到y(tǒng)，其可以采用1對1或1對多的組網方式進行數據傳送。

　　3) 顯示與記錄

　　主要由監視器(墻)和硬盤錄像機組成。

　　監視器：采用30寸液晶監控器，所有視頻監控圖像均可在固定顯示器上多畫面顯示。

　　硬盤錄像機：采用64路8盤位嵌入式網絡硬盤錄像機，搭配安裝7個4T監控專用硬盤，支持1個月的錄像存儲。

　　2. 系統原理

　　系統前端A1-A4點位上的攝像機通過無線網線直接進入交換機匯總后，由無線發射器發射無線微波信號到遠洋啟辰中繼點Z1，被中繼點的中繼設備接收匯總后，傳回監控中心，進入監控中心交換機統一處理。

　　B1-B6點位的攝像機也各自進入各點位的交換機匯總后，分別傳輸至中繼點Z2與Z3，經過中繼點的中繼器中轉后，傳回監控中心。監控中心的數字硬盤錄像機接核心交換機，所有視頻信號均在硬盤錄像機上錄制下來(包括日期、時間、攝像編號)，執勤人員可以隨時通過計算機或錄像機調取所有視頻圖像數據。

三、 現場點位圖

　　點位明細

　　本視頻安防監控系統采用數字傳輸系統，總控室設在四沙派出所(K);前端點位共有10個點位，共計40路視頻，對點位進行編號分別為A1-A4與B1-B6;為保證圖像正常傳輸，需設立三個中繼點位，定義編號為Z1-Z3;

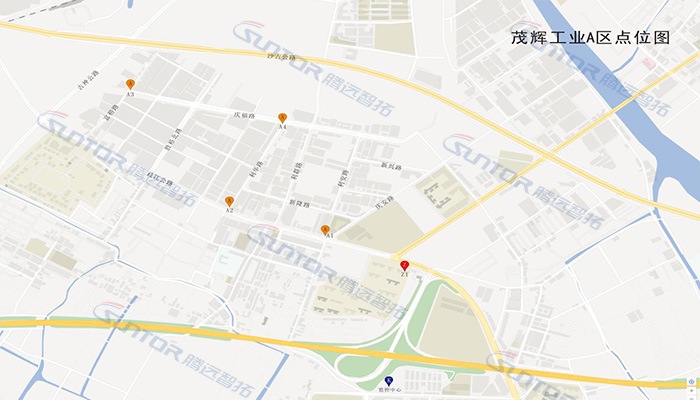

　　A區點位圖

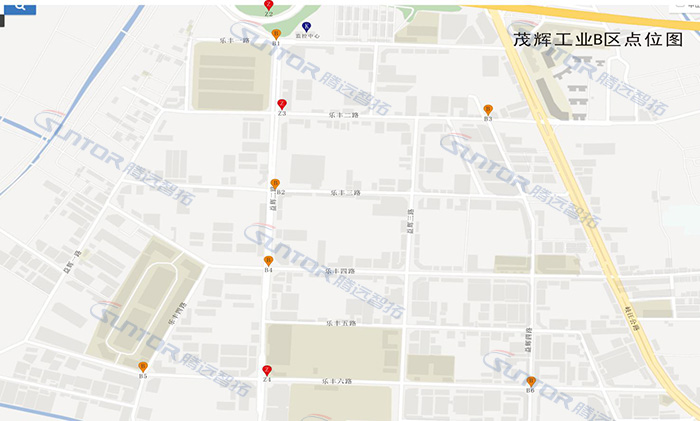

　　B區點位圖

四、 系統無線方案圖

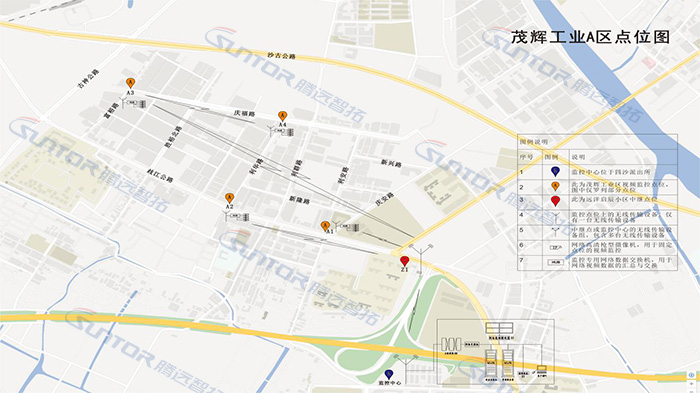

　　A區傳輸方案

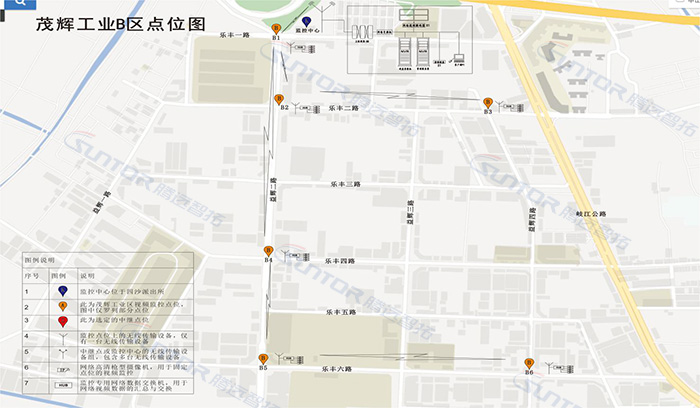

　　B區傳輸方案

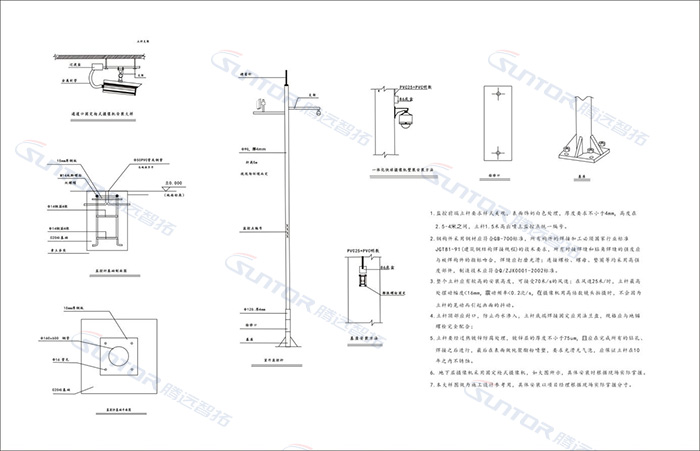

五、 設備安裝大樣圖(以實際使用設備為準)

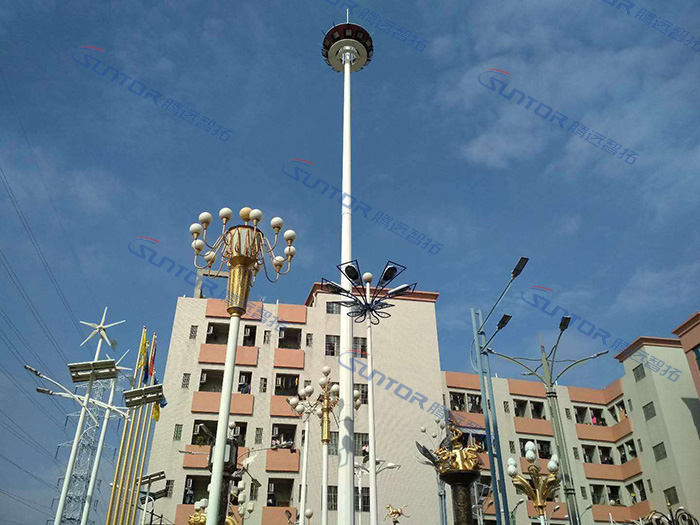

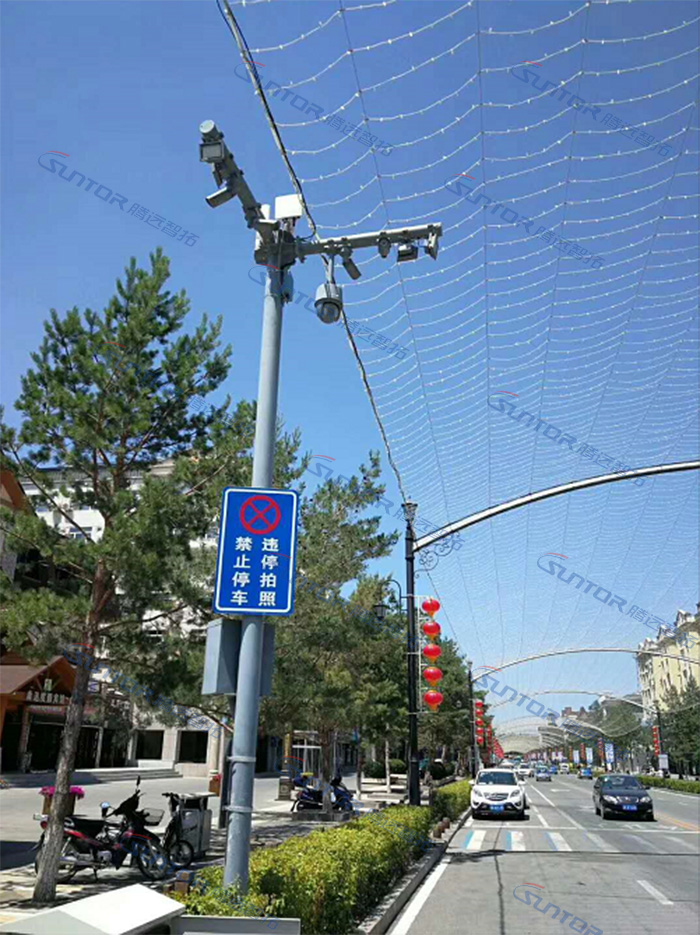

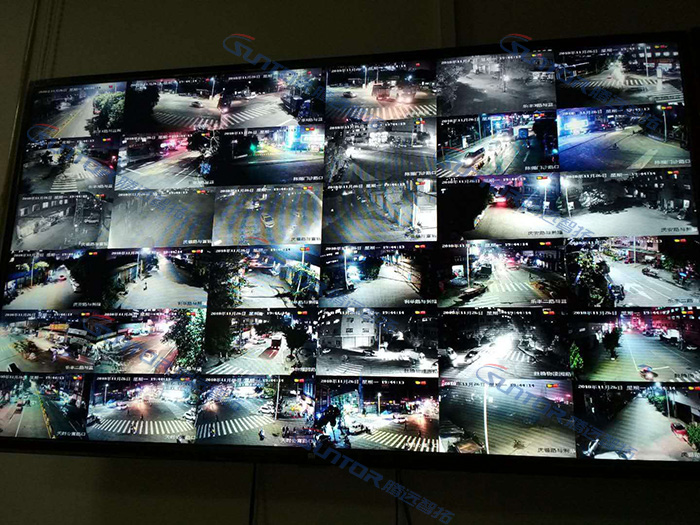

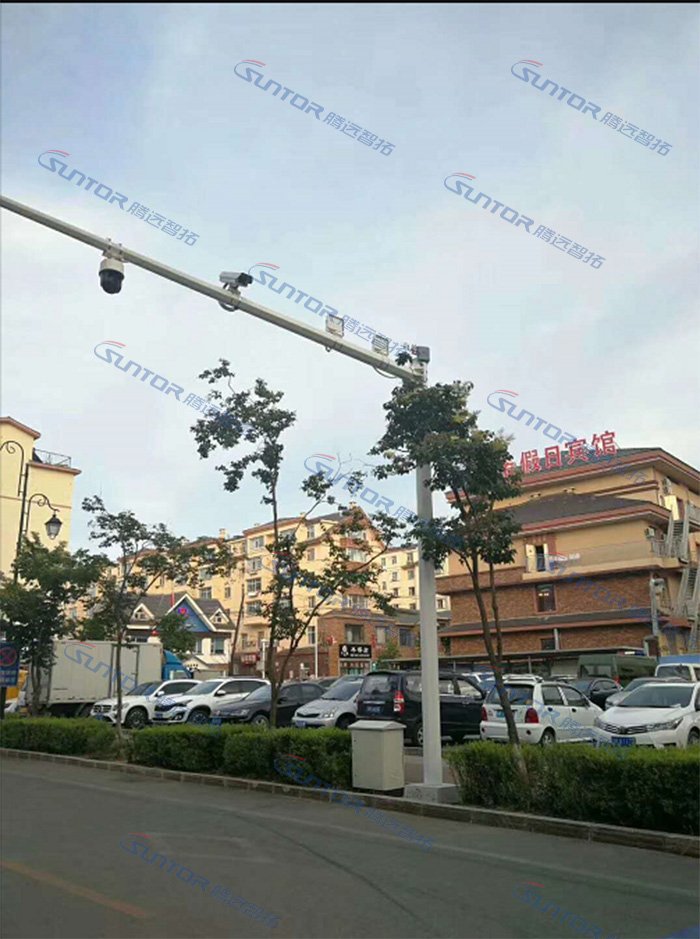

六、 現場圖片
