引言

隨著改革開放的不斷深入和經濟的持續發展，治安形勢也日趨嚴峻。為了防范各種暴力犯罪事件的發生；保障人民生命及財產安全，維護社會的安定繁榮；確保社會的繁榮穩定。需要在人口較多及事件多發地段建立數字監控系統進行監控、控制；以便對各種異常情況進行實時取證、復核，達到及時處理目的。

隨著城市建設的進一步發展，外來人口的急劇增多，治安管理工作面臨新的挑戰，道路治安管理監控系統是公安局對主要重點部位及治安復雜場所實施動態監視的"千里眼"，它能為指揮人員提供直觀信息與實時的動態情況，將在維護社會安定、打擊犯罪等方面發揮重要的作用。

一、設計目的

為了保證項目的可實施性，以及在后期使用過程中的拓展性，所以在監控方案設計方案的時候必須考慮到以下幾個方面：

1. 可以將道路監控點的攝像機畫面實時的傳輸?shù)奖O(jiān)控中心。

2. 圖像傳輸?shù)姆€(wěn)定性以及后端監控中心可實時控制圖像畫面轉動

3. 在后端指揮平臺可以隨時查看調取前端攝像機錄像

4. 方案設計的可實施性與經濟型

二、現場方案規劃

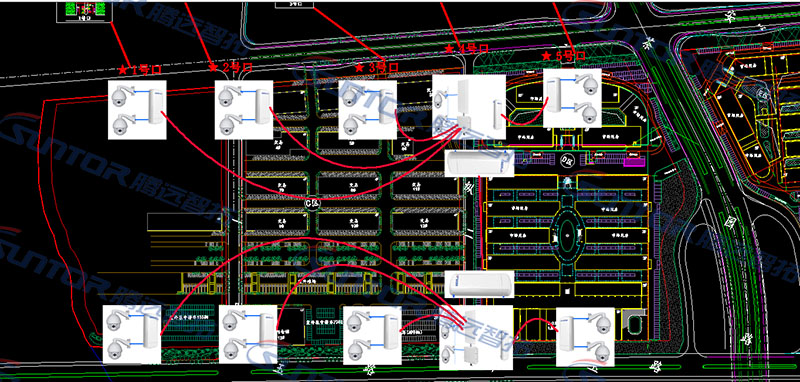

1、現場點位傳輸示意圖

從上到下依次為1-10號點，4號點是監控中心、9號點是匯集點

1號點、2號點、3號點采用1對3的方式傳輸?shù)?號點，5號點采用1對1的方式傳輸?shù)?號點。

下面一條主干路跟上面一條鏈路是一樣的，6號點、7號點、8號點采用1對3的方式傳輸?shù)?號點，10號點采用1對1的方式傳輸?shù)?號點，然后把9號點的數據通過交換機整合采用1對1的方式傳輸?shù)?號點

三、具體實施方案設計

有上下兩條主干道道路長1KM，每200米一個監控點位，每個點位有兩個200W高清攝像機，每個點位的兩臺攝像機用網線連接到交換機然后再連接到無線傳輸設備，然后通過無線傳輸?shù)奖O(jiān)控中心，這種通信鏈路能夠保證數據的正常傳輸，不會因?yàn)閹挷粔蚨斐蓴?shù)據傳輸不過來。

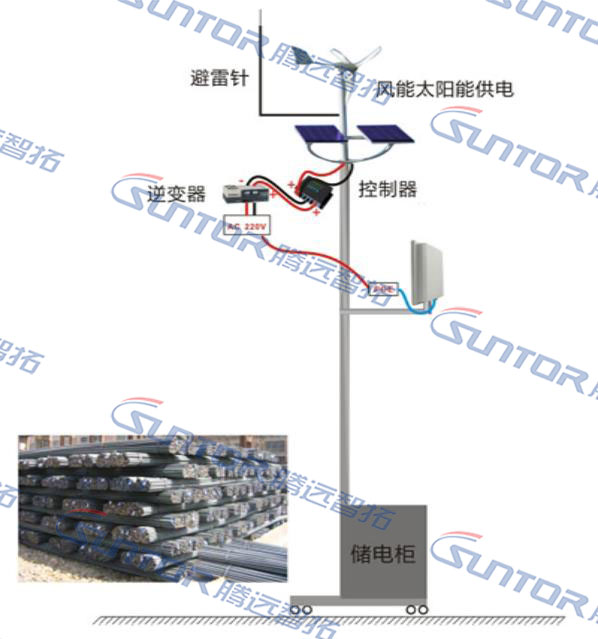

每個發射端點位用電可以直接拉市電，這樣可以減少項目成本，如果不方便采用拉電的方式，可以采用風光互補的方式供電同，這樣就可以保證設備在24小時內正常運轉。

如下圖所示：

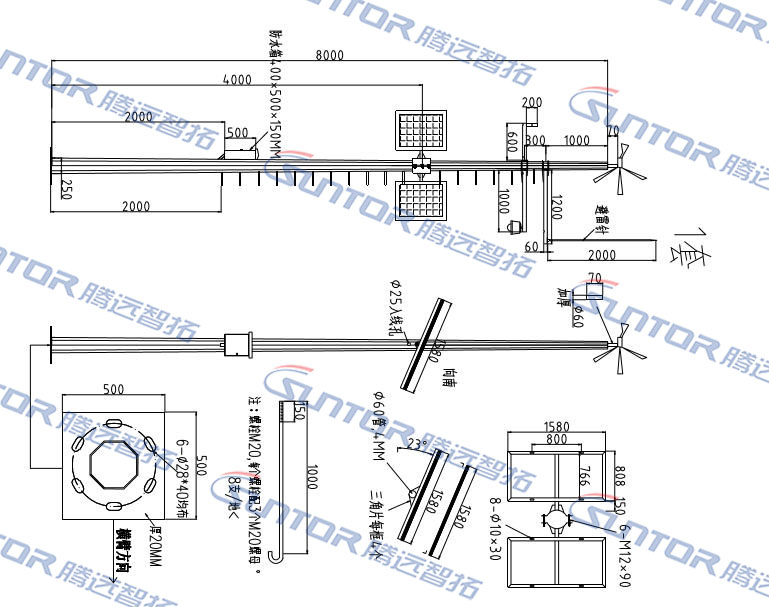

下圖為中繼點10米太陽能立桿示意圖：(僅供立塔參考)

立桿頂部要預留3根L型支架用來固定無線傳輸設備

所需太陽能瓦數以及蓄電池容量是根據點位所有設備功耗來配置。

有線與無線對比

四、產品選型

1、ST5813H-M系列產品介紹

ST5813H電信級數字無線傳輸設備

系統概述

ST5813H系列是一款室外電信級無線傳輸設備，集成于天線和射頻模塊一體化設計，具有安裝維護方便、調試簡單、室外防水防塵設計等優點。內置15DBI雙極化定向天線，空中速率理論可達300Mbps。支持點對點和點對多點傳輸，點對點傳輸距離最遠可達5千米，實測吞吐量可達100Mbps。工作于5G頻段，通過設備自帶頻率掃描工具可掃描周?chē)?G頻段的信道情況，方便工程人員選擇最佳使用信道，有效的避開同頻干擾問題。適合各種復雜的現場環境使用，廣泛應用于小區改造、建筑工地、油田、道路監控、跨河跨海、礦區、隧道、等一些環境復雜不方便架設線纜的場所。

系統特色

 系統支持中文、英文、西班牙文、葡萄牙文、匈牙利文等多國語言操作界面；

 系統支持環境勘測功能，安裝部署之前可以提前掃描周?chē)鸁o(wú)線信號狀態；

 系統支持天線校準功能，來改善信號的品質；

 支持頻譜分析功能，可以對工作范圍內的信號進行頻譜掃描；

 信道選擇（頻率）支持手動和自動選擇；

 功率調整支持手動和自動功能；

 軟件系統支持IPv4和IPv6；

 支持音視頻、數據流優先控制；

 系統支持生成樹協議，支持VLAN ID劃分；

 傳輸距離可達5千米以上（空曠環境）；

 一體化設計，內置13dBi雙極化天線，安裝快捷方便

 支持軟件限流功能，上行和下行傳輸速率可手動設定；

 發射功率可調，最高可達27dBm

 室外防水、防塵、防腐蝕設計，防水等級I65；

 支持DC12-24V寬電壓POE供電。
