一、工程概況
    公園是一個集旅游、休閑、娛樂的公眾活動場所，公園是進行國際、國內經貿活動和文化交流的重要場所，是城市重要旅游景點，也是推動城市建設，促進旅游休閑產業發展，美化亮化自然環境的重大項目，是城市作為現代化旅游的標志性景區。

（圖源網絡，侵刪）

二、行業需求

 隨著各城市經濟與城市建設的進一步發展，為了改革開放和經濟發展創造良好的社會環境，公園的治安管理面臨新的挑戰。公園的治安管理是社會治安管理的一個重要組成部分，與經濟建設有著密切的關系，綜觀當前國際國內的新形勢，對公園的治安管理工作，特別是預防犯罪和確保良好的治安環境提出新的構想，讓管理手段更科學、更高效，為了適應新形勢的需要，公園無線傳輸方案應運而生，對提高城市品味為招商引資建設一流治安環境城市，具有十分重要意義。

    城市治安管理監控系統是公安系統對主要路口、商貿社區重點部位及治安復雜場所實施動態監視的"千里眼"，它能為指揮人員提供路口、重點部位與公眾場所治安的直觀信息與實時的動態情況以及交通情況，它能與公安"110"報警、區域聯網報警、有線無線通信、信息處理、交通指揮等系統有機結合，在維護社會安定、打擊犯罪等方面發揮重要的作用。

    在公園主體景點：燈塔、水上廣場、入口集散區、公園路燈夜景、公園停車場出入口、大門等都設有彩色攝像機進行24小時監控。
    為了進一步滿足社會經濟發展與人們文明生活的高標準要求，創造一個安全、舒適、溫馨、高效的旅游與生活環境，并根據各種不同公園的需要，從項目的具體實際出發，做到配置合理，留有擴展余地，技術先進，性?xún)r(jià)比高，確保系統高性能、高質量、高可靠性。

    本方案根據項目提供的相關文件，并根據項目的實際需求，參照有關國際標準和國家標準，并結合我公司從事過的多個項目所積累的經驗，編制出這套技術方案。若對本方案的內容或其它方面有不詳盡之處，我們隨時歡迎您們的寶貴意見。

三、設計依據

    本項目方案設計遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。其具有以下原則：
    采用無線傳輸可以免除布線的麻煩，不需要破壞路面，建筑物。在保持景區原有環境下的前提下，只需要架設無線基站和天線，即可在無線覆蓋范圍內任何地方安裝視頻點；而傳統有線模式必須是挖溝布線，挖墻鉆洞，甚至破壞建筑原裝修。在現實的環境中，景區的環境是不允許改變的，有線模式就無法實施。
    搭建無線傳輸可以實現快速安裝，大降低了人工成本，并節約了時間成本。
    具有靈湖的擴展性，可隨意增加監控點，無線傳輸還可以隨時輕松增加新的監控點。而有線環境下就非常復雜，無線的比起擴展性要方便很多。

1.1 行業標準和規范

    本安全防范系統設計完全符合中華人民共和國公安部有關條例和規范，包括：
    安全防范工程程序與要求GA/T75-94；
    安全防范系統通用圖形符號GA/T74-94；
    安全防范工程費用概預算編制辦法GA/70-94；
    電子設備安裝工程費用定額HYD41-01-1999；
    風險等級和防護級別的規定GA/T38-92；
    民用建筑閉路監視電視系統工程技術規范GB50198-94；
    防盜報警控制器通用技術條件GB12663-90；
    民用建筑電氣設計規范JGJ/T16-92；
    中國電氣裝置安裝工程施工及驗收規范GBJ232-82；
    建筑與建筑群綜合布線系統工程設計規范CECS72.95；
    系統接地的形式及安全技術要求GB14050-93；

1.2 用戶實際需求及分析

    根據現場情況實際分析，公園里有60個高清攝像機，劃分為9個區，每個區有7個攝像機通過交換機用網線整合，中間采用無線高帶寬傳輸設備來傳輸，到監控中心的距離是2公里以?xún)?nèi)，后端用NVR來存儲。

指導思想
    本方案中采用了高清的攝像機，所以對于無線設備的要求是，一是必須使用雙極化設備來傳輸，因?yàn)閿z像機占用的帶寬200萬像素，有60路圖像，另外還需要考慮攝像機帶寬的不穩定性因素，其二本次使用的無線設備的芯片是我司采用的是Atheros AR7240+ AR9280，內存達到32M，閃存8M，這樣處理速度快，不會丟包，其三，調試界面為中英文設備，這樣大大方便安裝人員的調試工作與后期維護工作，其四，本產品擁有無委會的型號核準證，即不管什么情況下，本產品為合法使用，否則為不正規使用。其五，此性能的產品在同行是屬于價格比最優惠的。

1.3 實用性及可靠性原則

    在本次遠程監控系統工程中，我們首先考慮的是實用性和可靠性，遵循面向應用、注重實效的原則，以確保使用的技術及設備成熟可靠。
    在系統的設計和實施工程中，應該充分考慮系統的可靠性。在整體設計時關鍵部位必須有充足的備份措施，對于重要的網絡部位應當采取先進可靠的容錯技術。在本項目中，我們所設計采用的設備無論是集成的外購產品，還是自行開發設計的產品都經過嚴格的選擇與測試。外購產品全部為國內外具有良好聲譽，優秀產品質量及售后服務信譽的名牌產品。自行開發設計生產的產品及軟件全部都是經過實際測試與使用的產品，并經過嚴格的器件篩選及老化實驗，充分保證了設備及系統的可靠性。

1.4 先進性、成熟性與可擴展性原則

    在滿足實用性原則的基礎上，并結合現場的實際情況，我們選用先進的設備、優化的結構、綜合布線方式及多媒體控制技術，力爭將系統的技術水平定位在一個高層次上，以適應新世紀現代生產管理發展的需要。
    系統建設適應行業發展，充分考慮鋁廠的特點，在整體設計、設備配置、通信方式、管理方式、維護方式等方面具有一定的先進性，采用國際標準的同時又是成熟的技術。
    系統具有良好的可擴展性，充分保證能夠?qū)⒔窈笤黾拥男略O(shè)備和新功能簡單方便地與原有系統相結合。

1.5 開放性和標準化原則

    系統中所采用的布線設計、通信協議、系統設備及布線材料都符合國際標準、國家標準、工業標準和各類標準及相關行業標準。充分利用不同網絡的優勢，將它們有機地結合起來，為信息交換和設備互操作創造有利條件。系統結構設計及布線材料符合ISO/IEC11801綜合布線標準及CECS：72/97《國家建筑與建筑群綜合布線系統設計規范》。網絡系統硬件設備選型、施工、安裝符合相應國際或國家標準。

1.6 經濟性原則

    在完成系統建設目標的基礎上，力爭用最少的投資，取得最大的效益。在網絡設計、設備選型上，采用高性能價格比的方案和設備，不僅使資金的投入、產出比達到最大值，而且要降低整個系統的運行成本，以較低的人員與資金投入來維持系統的正常運行。

1.7 可維護性、可管理性原則

    網絡設計和設備選型應具備實施安裝方便、配置方便等特點，盡可能采用先進的、直觀的管理手段，能夠合理配置、均衡和調整網絡資源，監控網絡運行狀態，控制網絡運行。
    我們?cè)O(shè)計的監控系統除要有很好的可靠性外還應有一定的故障自檢和系統恢復能力。工程施工前提供詳細設計圖紙；施工結束后，將提供給用戶所有安裝及施工圖紙、技術資料，便于用戶維護和使用。

1.8 靈活性原則
    我們所提供的系統設計方案具有較強的靈活性，由于我們采用了標準化的布線方式及設備，便于系統擴容和設備的更新，如可方便地將傳感器偵測、報警聯動錄像等功能接入本系統。

2.系統具體設計和建設目標

    出于長遠規劃的考慮，依據國家相關行業規定和規范的要求，結合本工程項目的實際需要，設計、建設的項目?jī)?nèi)容為以下幾點：
    （一）前端設備的布設；
    （二）傳輸系統；
    （三）主控系統；
    通過以上三個項目的建立，構成一個現代化的安全技術防范系統工程。該工程運用現代科學技術手段，在科學的管理下，達到防范嚴密，常備不懈，無懈可擊，嚴陣以待，發揮全天候的防范效果。為此，這四個項目的具體要求分述如下：

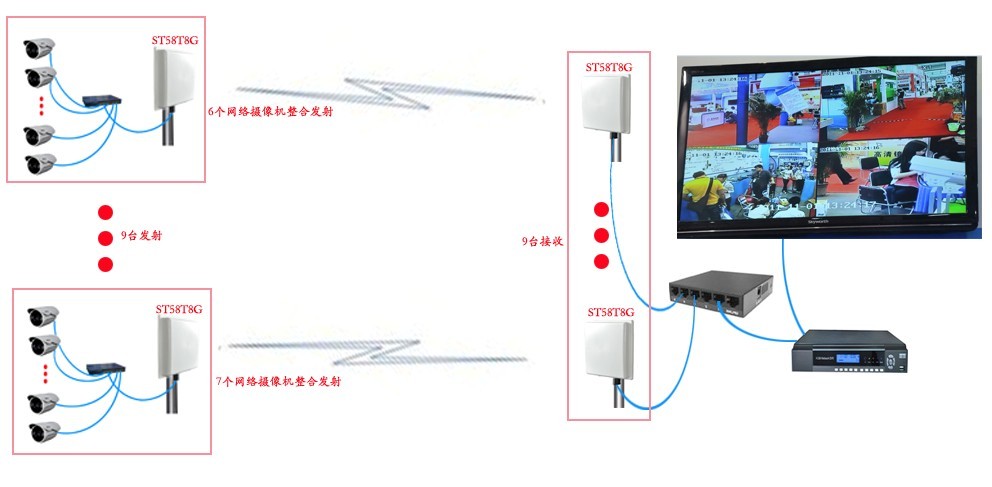

3.無線的分布圖

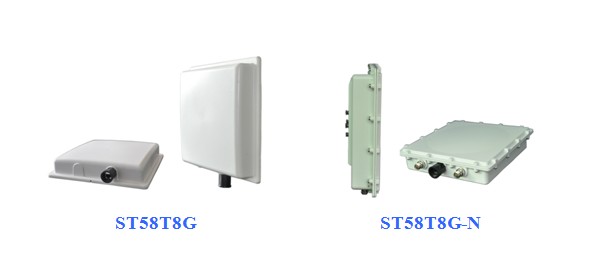

    公園里面共有60個監控點，劃分為9個區，每個區的網絡高清攝像機通過網絡交換機整合然后連接一臺ST58T8G發射，監控中心用一臺ST58T8G接收連接交換機進入NVR存儲。其他區同樣。

3.2中心監控室具有的功能：

    主控室是整個系統的信號控制及信息交換中心，具有最全面的系統功能，簡單表述為以下幾點。更詳細的功能介紹，請參看“設備選用”中的數字硬盤錄像主機的選用。
    a 可實時顯示任意一路或多路監控點的影音信息，進行實時監測。
    b 可對任一路攝像機的顯示效果、錄像速度進行設置，以達到最佳效果。
    c 可對某一路或某幾路重要監控點的圖像進行多種模式的存儲錄像。
    d 重要錄像資料可以備份和播放。
    e 可對錄像資料進行多種智能檢索和回放。
    f 可任意控制前端云臺和攝像機鏡頭，選取最佳角度和距離監測現場情況。
    g 具備強大的聯網傳輸功能，可將各路監控信號遠傳廣域網，實現網絡監控。
    h 通過在數字智能型控制主機上的設置，可將監控信號上傳到internet網，實現遠程監控。

3.3其他網絡分控端具有的功能：

    其他網絡分控端設備主要指單位領導或系統管理人員所在位置安裝的分控計算機。作為網絡分控端必需具備三個條件才能夠?qū)崿F(xiàn)分控管理的功能。包括：分控端的分控計算機必須與中心數字主控設備聯網；在分控計算機上安裝專用分控軟件并運行；享有最高管理員的授權和密碼。具體功能有：
    a 通過網絡可以隨時觀看所有監控點的視頻圖像。
    b 通過網絡和分控軟件可遠程控制各監控點的云臺和鏡頭，擺脫地域限制。
    c 可登陸到監控主機，任意查看以前錄像資料。
    d 可對前端攝像機的色彩、對比度、飽和度等進行調整。

3.4 器材設備的選用及監控室效果
    為了保證系統工程的先進性、可靠性、實用性，系統所需要的器材設備，應根據設計任務書的總體規劃要求，在認真進行現場勘察對系統工程有了較為深入了解的基礎上，選用名牌優質、符合國家標準并經國家質量認證、性能價格比合理的產品，達到設備性能優良、質量可靠、價格合理。

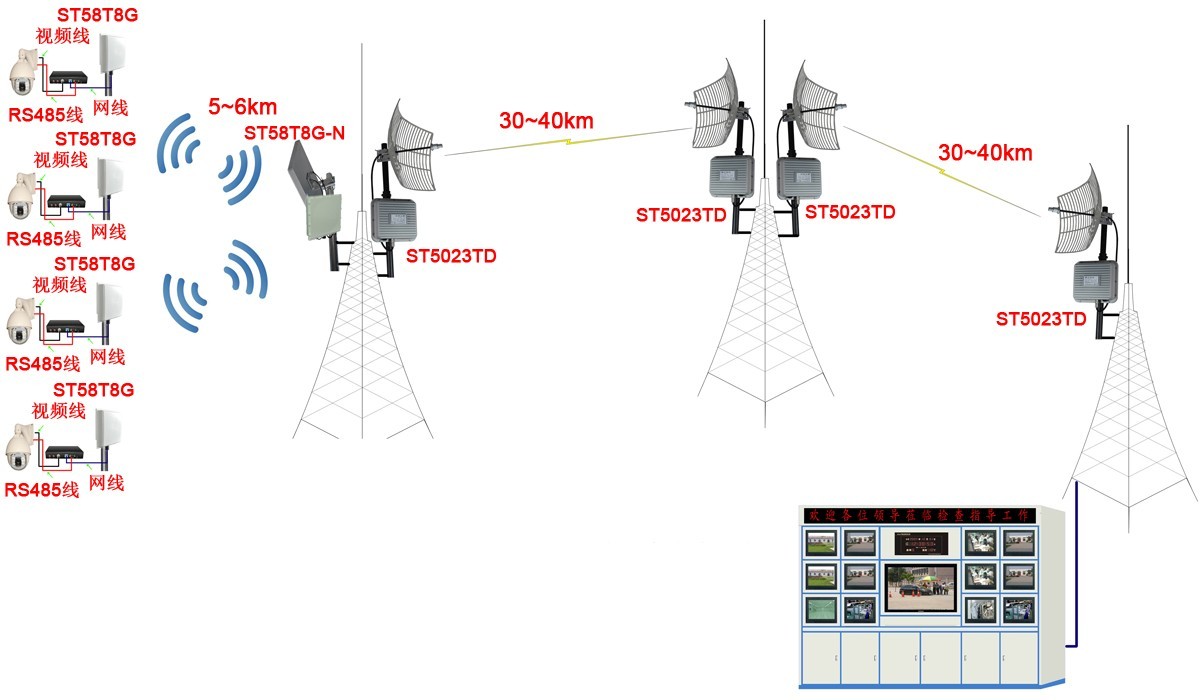

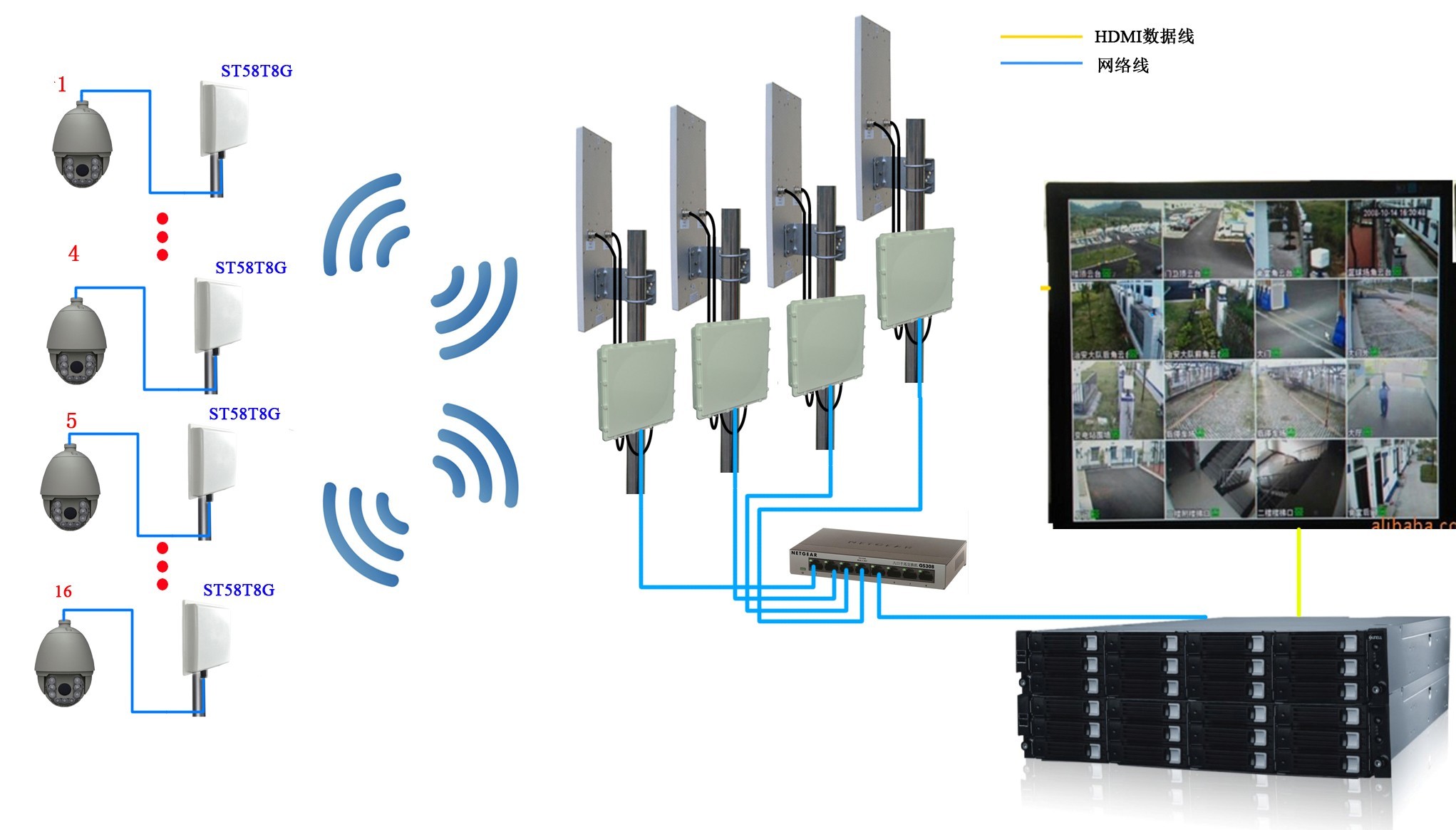

實例典型應用及拓?fù)鋱D
