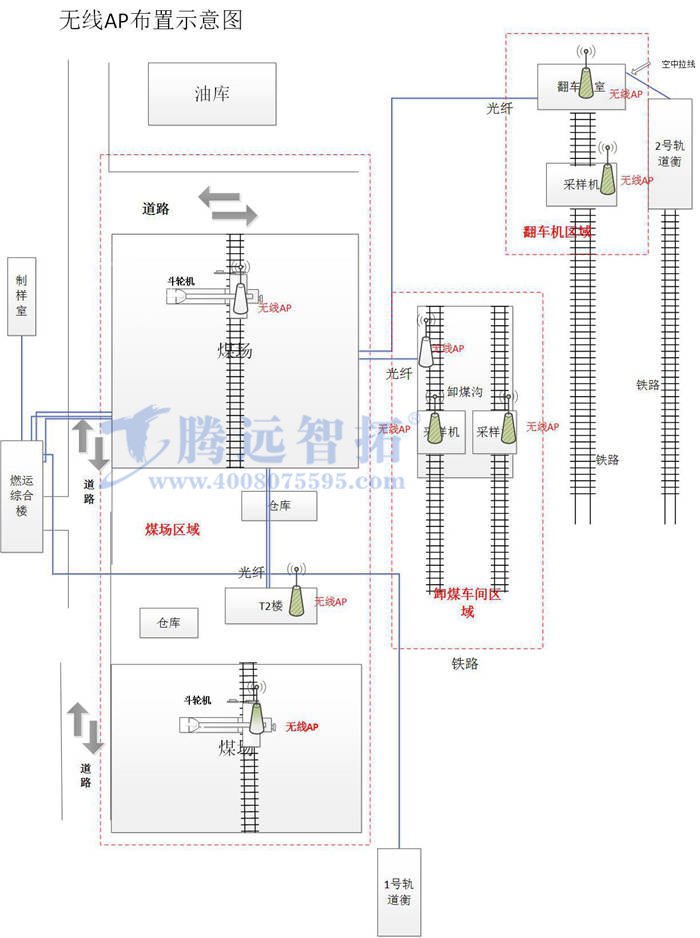

一、現場點位分布圖

    此次本項目有三個區域需做無線傳輸:（見下圖）共8個

1、煤場區域
    此區域已布光纖至T2樓，
    需AP數量：T2樓樓頂一個，煤場兩斗輪機各一個，共三個
    斗輪機沿軌道行進后退，距T2最大距離約500米
    主要傳輸數據：斗輪機上各兩個高清攝像頭，及時觀看斗輪機運行情況的相關信息

2、卸煤車間區域
    此區域已布光纖至卸煤車間
    需AP數： 卸煤車間內壁上一個（光纖連接），兩采樣機各一個，共三個
    采樣機沿行車前后行進，據卸煤間內壁AP最大距離500米
    主要傳輸數據：采樣機上各安兩個高清攝像頭，采樣機運行情況相關信息

3、翻車機區域
    此區域已布光纖至翻車機室
    需AP數：翻車機室樓頂（光纖連接），采樣機一個，共二個
    采樣機沿行車前后行進，據翻車機AP最大距離與200米
    主要傳輸數據：采樣機上兩個高清攝像頭，查看采樣機運行情況相關信息
    無線AP環境要求：最低溫度至少零下30度

二、無線傳輸解決方案：
    煤場區域，卸煤車間區域，翻車機區域，分別有一個地方已接入光纖，我們需要把每個區的其它點的視頻圖像傳到所在區域光纖接入點，為了傳輸?shù)姆€(wěn)定性我們選用了5.8G的設備。煤場這邊的2個斗輪機上面分別有一個球機，因?yàn)槎份啓C(jī)是移動的，所以分別接一臺ST5817H-N，配全向天線做為發射端，T2樓這里做全向接收，然后接入光纖。卸煤車間區域的2臺采樣機也是分別接一臺ST5817H做為發射，光纖接入點處用一臺ST581H-N配角度天線接收，翻車機區域也類似這樣進行傳輸。

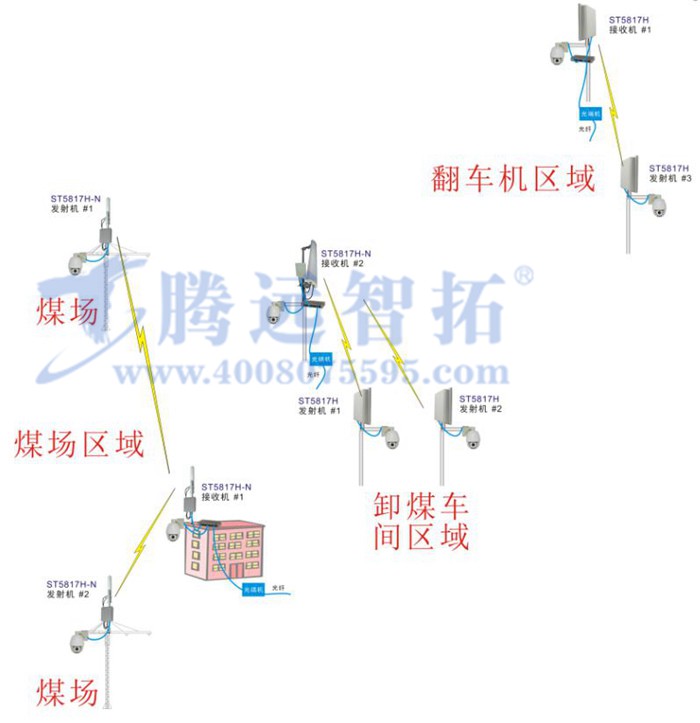

傳輸示意圖
