一、行業背景及現場情況

   內蒙古鄂爾多斯煤炭資源豐富，給鄂爾多斯帶來巨大的經濟收入。煤礦安全保障也是面臨一大難題，當?shù)氐V務局規定每個持有采礦權的煤礦必須要安裝無線視頻監控。柳林溝露天煤礦為加強礦區現場管理，對所有進出車輛及施工現場進行全面監控。在礦區安裝4臺高清網絡球機，攝像機離監控室最遠2千米，空曠無阻擋，不方便布線，全部采用無線數字網橋傳輸。

二、現場需求及方案實施：

    礦區環境復雜，安裝4臺高清網絡球機，球機紅外夜視200米。4臺球機的視頻數據分別接入4臺遠距離無線數字網橋傳輸設備ST58T8G中作為發射，接收端采用2臺ST58T8G接收，每臺接收設備接收前端2臺ST58T8G發射過來的視頻信號之后，進入監控室網絡交換機，4個監控畫面用電腦查看，工作人員可以實時查看礦區現場情況，對所有監控視頻24小時錄像存儲。通過監控軟件可以對前端云臺鏡頭實現遠程遙控。

三、現場安裝注意事項：

　　A、礦區灰塵特別大，攝像機外罩應經常用抹布擦去灰塵，確保鏡頭照射區不被遮擋。

　　B、四個攝像機需要覆蓋整個礦區，安裝之前應仔細勘察現場，將攝像機安裝在最合理的位置，發揮最大的功能。

　　C、經測試礦區電壓高低不定，每個設備安裝采用穩壓電源來恒定電壓，保證設備不會因為電壓不穩定而不能正常工作或者損毀。

　　D、鄂爾多斯冬季溫度很低，傳輸設備采用內加溫處理，攝像機采用溫控處理。

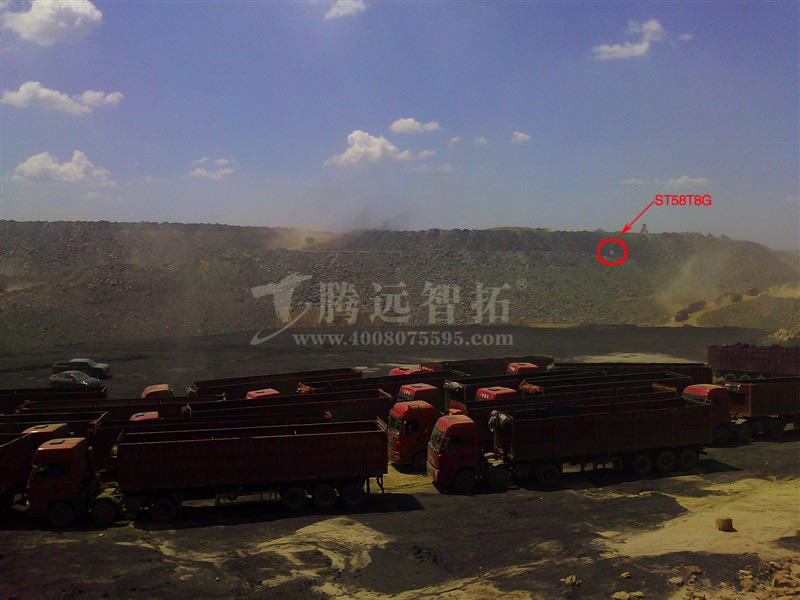

圖1-1 無線網橋安裝點一

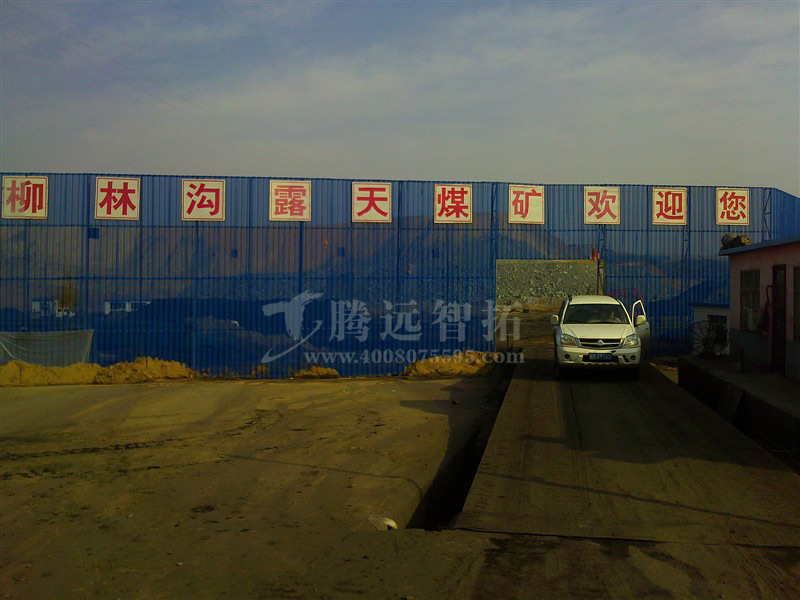

圖1-2 無線網橋安裝點二

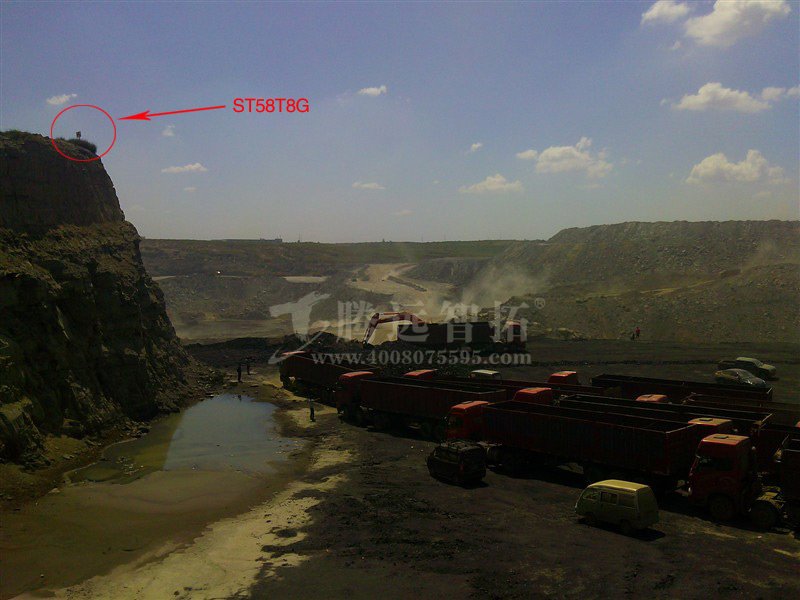

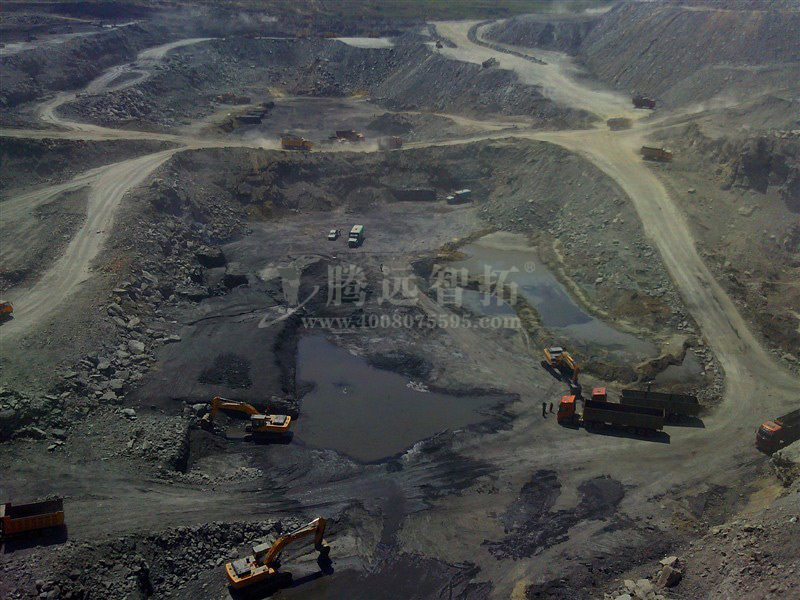

圖1-3 礦區的現場情況

圖1-4 煤礦監控系統的監控室
