一、項目背景

　　馬步水庫位于廣西柳州市鹿寨縣雒容鎮境內，該水庫由馬步小河截水而成，總庫容1850萬立方米，灌溉面積777.4公頃。水庫在防洪減災和水環境保護中起著重要作用，因此馬步水庫管理部門為了對水庫實行科學、安全、自動化的管理，需為水庫安裝一套完善的視頻監控系統。

二、項目需求

　　由于水庫的面積廣大、地形復雜、實現人工監控管理難度大，水庫前端監控點和監控中心相距較遠并且位置較分散，而且在不破壞原有的環境下進行，利用傳統網絡布線的方式對水庫來說施工不便，而且成本較高，為了降低成本和提高系統的可擴充性、靈活性，所以前端監控點采用風光互補發電原理供電，利用無線網橋設備的無線傳輸技術將視頻和信息傳輸?shù)奖O(jiān)控中心。

三、視頻監控項目方案設計

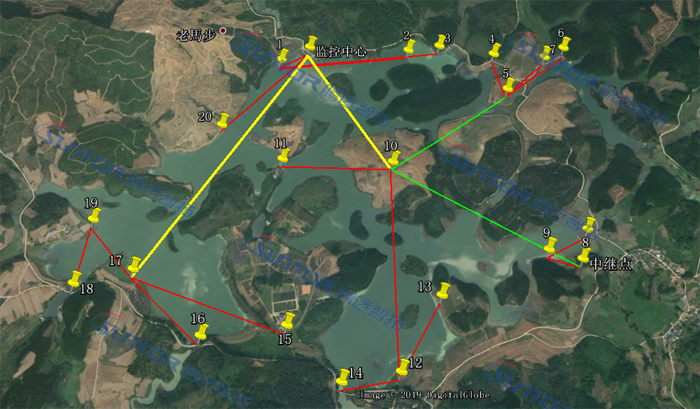

　　我公司技術人員與業主單位協商確定現場監控點位圖，現場總共20個監控點位，全部采用高清球形攝像機，高清球機可以360°轉動，這樣就可以察看到整個水庫的現場情況，騰遠智拓ST58T8G-N和ST5816大功率無線網橋擔任信號傳輸?shù)闹匾h(huán)節。由于點位分散取電不方便，全部采用太陽能系統供電，監控點位圖如下：

通過我司技術人員多年無線傳輸項目方案設計及施工經驗，結合業主監控?zé)o線網橋點位設定，針對本項目無線傳輸系統，設計專業的無線方案。如下：

四、現場監控點位無線傳輸方案設計原理

　　現場20個監控點位全部通過騰遠智拓?zé)o線網橋以點對點和點對多點的方式傳輸?shù)奖O(jiān)控中心，距離相近的點位以點對多點的方式先傳輸?shù)絽R集點，然后經過高帶寬無線傳輸設備以點對點的方式再傳輸?shù)焦芾肀O(jiān)控中心存儲顯示。

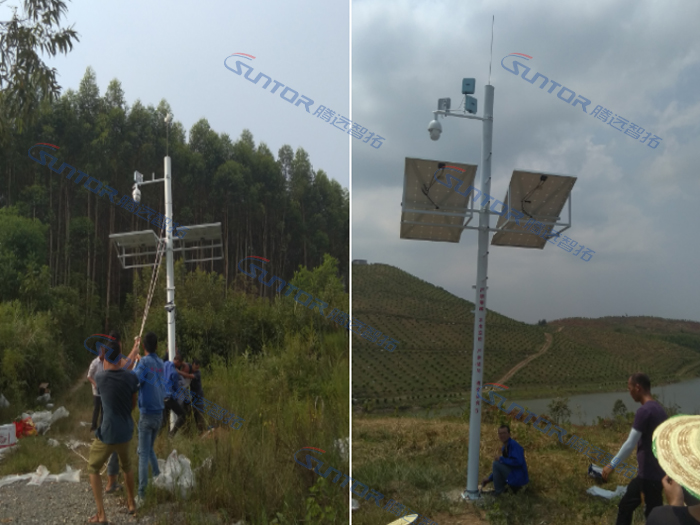

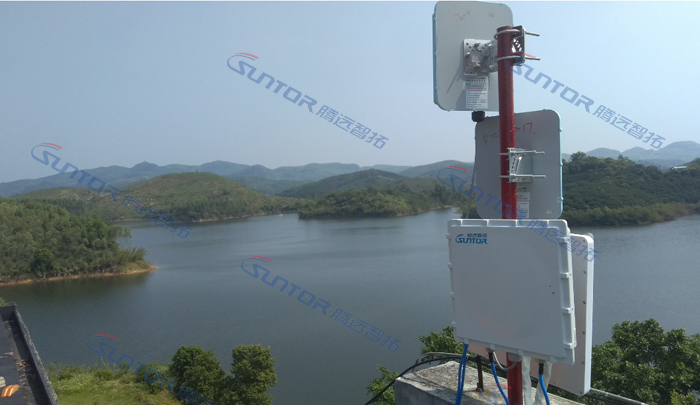

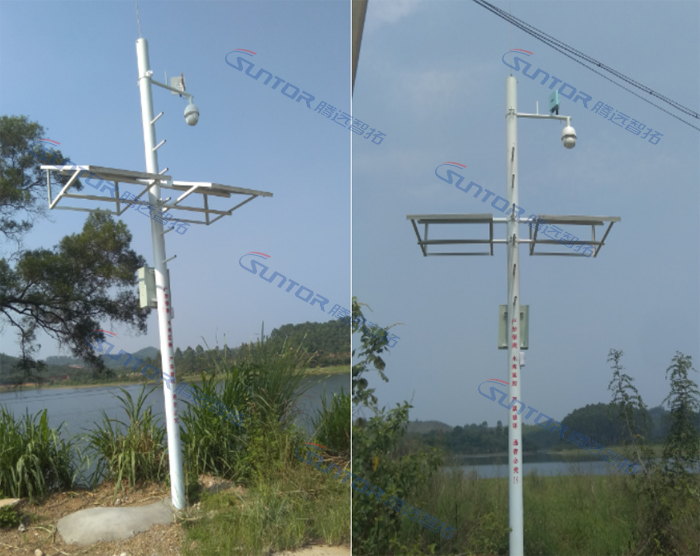

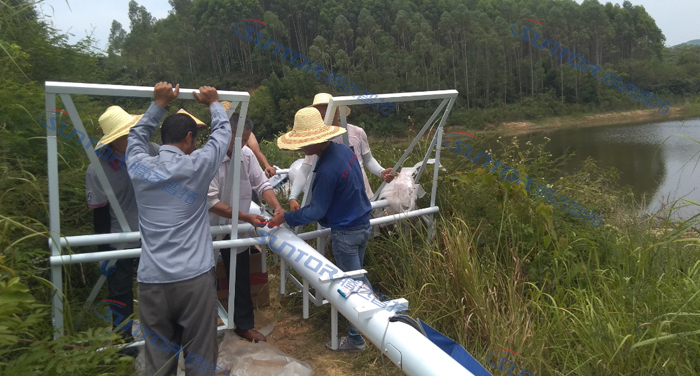

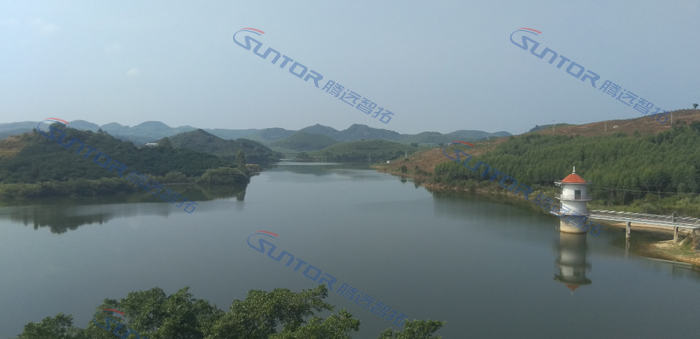

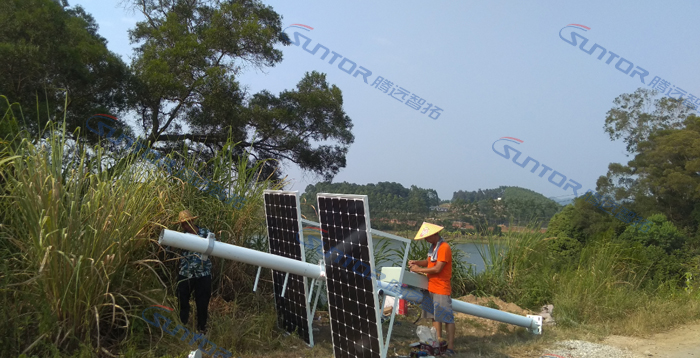

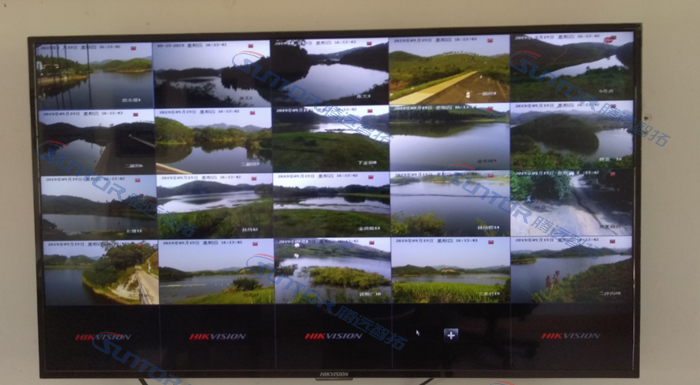

五、現場照片
