1.工程概況

    隨著國內各行業信息化建設的需要，目前各地市電力、金融、交通、水利、油田、煤礦等部門，已建立綜合信息網絡系統。其中圖像監控是這些部門信息化建設的重點需求之一。如何利用已建立的綜合信息網絡系統，將無線視頻監控業務融合在系統中，既可以減少因建立專用監控網絡系統的投資，又可以滿足各業務職能部門監控信息共享的需要。

1.1 行業概述

    無線網絡監控系統是伴隨著現代科學技術的發展，計算機技術和電子信息技術的廣泛應用，而形成的綜合性安全防范系統。網絡監控系統以前主要對國家一些重要的職能部門，作為一種特殊的安全防范用途。隨著社會的不斷發展，一些民用的設施、工作場所的安全顯得越來越重要。同時，監控防盜報警技術在轉為民用后得到迅速的發展，其技術不斷進步,借助于計算機技術的發展，其成本也不斷降低，所以得到社會各部門的廣泛應用，迅速在社會各部門、各行業普及開來，成為智能化建筑必不可少的一個系統。是社會各部門保護自身利益、提高商業信譽、內部智能化管理的必要手段，其性能可靠、功能先進、形象直接，越來越受到各部門的重視。

1.2 系統組成

    遠程3G視頻無線視頻監控系統 有三部分組成：前端圖像采集系統（含供電系統）、無線3G傳輸系統、后端監控管理指揮系統。 是專門針對各所在地區的地理特點，可以結合當?shù)氐牡乩憝h(huán)境而推出的一套完整的安全綜合治理 “ 遠程3G無線視頻監控系統 ” 解決方案。該系統滿足本地監控和中心聯網多級網絡化視頻監控的需求?？?4小時實時監控現場安全情況,為監控中心指揮提供強有力的保障，使各級監視中心的調度人員通過監視遠端傳送上來的現場圖像，直觀、準確、及時地了解各工區的實際情況。

1.3 行業特點及設備選型

    (1) 氣候環境較為惡劣，雪、霧、風沙等自然現象較為普遍，且氣溫波動較大，阻擋多，距離遠。因此，應選擇全天候室外型無線3G組建網絡，以此保證在阻擋環境下距離在遠都可以穩定工作。

    (2)工企業一般地所管范圍廣阻擋多，人員各個工作點分布比較分散，有的工作點之間相距幾百米，有的則相距到數十公里。

    (3)因距離較遠，阻擋多，采用3G網絡來實現傳輸，以此保證遠距離的圖像傳回監控中心。

    (4)系統擴充性強。監控點隨工作的進展，隨時可能增加或拆除，因此要求3G無線設備安裝簡便、靈活。

    (5)監控前端包括模擬攝像機、可控云臺、報警信號等，將音頻、視頻、報警等信號，轉換壓縮成網絡可以傳輸?shù)臄?shù)據包，經3G網絡傳3G基站，再?gòu)幕緜骰乇O(jiān)控中心的服務器，進行集中處理。

    根據視頻監控業務方面的要求，我們采用3G網絡化分布式視頻接入、集中控制管理、分布式共享的策略采用無線通訊方式來實現視頻監控功能。
    網絡化分布式報警信號和視頻接入，是指采用專用的視頻接入設備就近將監控視頻接入網絡。
    集中控制管理，是指通過專門的視頻服務器和數傳電臺接收機來控制和調監控視頻的接入和訪問服務、以及報警信息處理等。分布式共享，是指通過網絡方式實現監控視頻的傳輸，滿足多個部門戶的共享需求。

1.3.1 行業標準和規范

    本安全防范系統設計完全符合中華人民共和國公安部有關條例和規范，包括：
安全防范工程程序與要求GA/T75-94；
安全防范系統通用圖形符號GA/T74-94；
安全防范工程費用概預算編制辦法GA/70-94；
電子設備安裝工程費用定額HYD41-01-1999；
風險等級和防護級別的規定GA/T38-92；
民用建筑閉路監視電視系統工程技術規范GB50198-94；
防盜報警控制器通用技術條件GB12663-90；
民用建筑電氣設計規范JGJ/T16-92；
中國電氣裝置安裝工程施工及驗收規范GBJ232-82；
建筑與建筑群綜合布線系統工程設計規范CECS72.95；
系統接地的形式及安全技術要求GB14050-93；

1.3.2用戶實際需求及分析

    根據現場的實際要求，需要對的重點部位進行布控，由于環境因素不太適合有線的形式進行布局，需要傳輸視頻信號及指令控制信號，為了完成監控的目的，我們采用3G網絡的方式進行傳輸，不僅可以完成現場功能的實現，同時又可以對傳輸過程進行加密傳輸，從而達到一定的保密要求。而且施工架設方便性等方面都是比較合適的。

1.3.3 實用性及可靠性原則

    在本次遠程監控系統工程中，我們首先考慮的是實用性和可靠性，遵循面向應用、注重實效的原則，以確保使用的技術及設備成熟可靠。

    在系統的設計和實施工程中，應該充分考慮系統的可靠性。在整體設計時關鍵部位必須有充足的備份措施，對于重要的網絡部位應當采取先進可靠的容錯技術。在本項目中，我們所設計采用的設備無論是集成的外購產品，還是自行開發設計的產品都經過嚴格的選擇與測試。外購產品全部為國內外具有良好聲譽、良好產品質量及售后服務信譽的名牌產品。自行開發設計生產的產品及軟件全部都是經過實際測試與使用的產品，并經過嚴格的器件篩選及老化實驗，充分保證了設備及系統的可靠性。

1.3.4 先進性、成熟性與可擴展性原則

    在滿足實用性原則的基礎上，并結合現場的實際情況，我們選用先進的設備、優化的結構、綜合布線方式及多媒體控制技術，力爭將系統的技術水平定位在一個高層次上，以適應新世紀現代生產管理發展的需要。
    系統建設適應行業發展，充分考慮鋁廠的特點，在整體設計、設備配置、通信方式、管理方式、維護方式等方面具有一定的先進性，采用國際標準的同時又是成熟的技術。
    系統具有良好的可擴展性，充分保證能夠?qū)⒔窈笤黾拥男略O(shè)備和新功能簡單方便地與原有系統相結合。

1.3.5 開放性和標準化原則

     系統中所采用的布線設計、通信協議、系統設備及布線材料都符合國際標準、國家標準、工業標準和各類標準及相關行業標準。充分利用不同網絡的優勢，將它們有機地結合起來，為信息交換和設備互操作創造有利條件。
系統結構設計及布線材料符合ISO/IEC11801綜合布線標準及CECS：72/97《國家建筑與建筑群綜合布線系統設計規范》。網絡系統硬件設備選型、施工、安裝符合相應國際或國家標準。

2. 系統具體設計和建設目標

    出于長遠規劃的考慮，依據國家相關行業規定和規范的要求，結合本工程項目的實際需要，設計、建設的項目?jī)?nèi)容為以下幾點：前端設備的布設；傳輸系統；主控系統。
    通過以上三個項目的建立，構成一個現代化的安全技術防范系統工程。該工程運用現代科學技術手段，在科學的管理下，達到防范嚴密，常備不懈，無懈可擊，嚴陣以待，發揮全天候的防范效果。為此，這四個項目的具體要求分述如下：

2.1 現場情況及無線系統整體布設

    對用戶的需求進行了定量分析。站在的立場上為用戶“量身定制”也這個監控方案。巡邏時攜帶無線數字實時圖象傳輸設備,將監控地帶的情況實時傳到指揮部,使指揮部掌握所需監控地帶的情況。若有重大事件，還可通過網絡把圖像傳輸?shù)缴霞?jí)作戰指揮中心，以便指揮長能在第一時間掌握現場情況，制定相應的應急方案。本系統設計是基于電信EVDO無線傳輸?shù)囊曨l監控系統，將視頻服務器和攝像機安裝在巡邏車、固定點以及單兵便攜系統上，利用電信EVDO傳輸視頻信號，無需鋪設網線，極大地降低建設成本，同時可以輕松實現隨時隨地的遠程視頻監控，視頻資料可以隨時進行錄象，方便檢索查閱。系統的設計充分考慮了系統擴展性，系統擴展時只需添加視頻服務器和攝像機等前端設備，即可不影響系統正常運行的情況，實現系統擴展。相比傳統視頻監控具有不可替代的優勢。

本方案主要分為二層設計模式：
一、前端設備的架構 ：巡邏小組配置、車船配置、固定無線配置
二、中心服務器系統的架構：監控指揮中心建設。

2.2 中心監控室具有的功能

    在監控中心機房，配置3臺服務器分別作為中心服務器（無線視頻網關）、存儲服務器、以及監控主機，實現對各監控點視頻的管理、存儲和視頻瀏覽，以及對前端攝象機的控制。
    （1）中心服務器上安裝“服務器管理平臺軟件”、“SQL2000”軟件，負責對整個系統的管理；
    （2）存儲服務器安裝“存儲服務器”軟件，負責各監控點視頻資料的錄象。所需硬盤空間大小由錄像視頻數目、錄像時間長短、錄像保存周期，圖像質量、幀率以及畫面復雜度等決定。
    （3）監控主機安裝“監視器”軟件，實現對各監控點的視頻瀏覽和攝象機姿態調整等功能。
    （4）監控中心安裝有網絡視頻解碼器，負責將前端的采集來的數字信號解碼還原出圖像和聲音傳輸?shù)诫娨晧ι稀?br/>    （5）手機用戶可以直接登陸中心服務器觀看前端視頻。

2.3 其他網絡分控端具有的功能

    前端設計考慮到沿海常年高溫多雨，空氣潮濕。因此產品選材除要有良好的防水、抗潮濕、防腐蝕的性能外，為產品增加排風扇、雨刷設計也是必不可少的。所以，基于以上分析，我們可以總結出監控的設備需增加如下設計：

    1、增加室外用全鋼金屬防護罩
這種防護罩一般為全天候防護罩，即無論刮風、下雨、下雪、高溫、低溫等惡劣情況，都能使安裝在防護罩內的攝像機正常工作。因而這種防護罩具有降溫、加溫、防雨、防雪等功能。室外防護罩密封性能一定要好，保證雨水不能進入防護罩內部侵蝕攝像機。
    2、增加排風扇、雨刷和加熱器
為了在雨雪天氣仍能使攝像機正常攝取圖像，一般在全天候防護罩的玻璃窗前安裝有可控制的雨刷。目前較好的全天候防護罩是采用半導體器件加溫和降溫的防護罩。這種防護罩內裝有半導體元體，既可自動加溫，也可自動降溫，并且功耗較小。有的室外防護罩還帶有排風扇、加熱板、雨刮器，可以更好的保護設備。當天氣太熱時，排風扇自動工作；太冷時加熱板自動工作；當防護罩玻璃上有雨水時，可以通過控制系統啟動雨刮器。
    3、地理狀況決定攝像機位置的分布
通常，監控點的設置都是選擇在地形的制高點。依據地理狀況的不同，監控點分布的密度也有所區別，通常分為兩種情況：

    （1）、封閉式監控區域
此種監控區域是指在地區與地區相接壤的地帶。其特點是人員、車輛的交通流量大，來往頻繁、緊密，所以要求系統布置的攝像機數量多，監控點密集，產品采購量大。但是此陸路的單個監控設備不要求有很大的監控距離和廣闊視角。

    （2）、開放式監控區域
此種地帶是管制區，指的是海防線區域或國界無接壤的線。其特點是交通流量小，少有人員進出，所以攝像機的分布數量少，要求每個監控點的視角廣闊、距離較長。

2.3.1 器材設備的選用

    為了保證系統工程的先進性、可靠性、實用性，系統所需要的器材設備，應根據設計任務書的總體規劃要求，在認真進行現場勘察對系統工程有了較為深入了解的基礎上，選用名牌優質、符合國家標準并經國家質量認證、性能價格比合理的產品，達到設備性能優良、質量可靠、價格合理。

    ST3010-3G和ST3020-3G網絡視頻服務器采用了三項自主產權的關鍵技術：超低碼流H264視頻壓縮技術、專有信道動態適配技術、針對3G無線信道設計的準可靠傳輸糾錯技術，同等無線條件下圖像質量高于國內外同類產品視頻圖像清晰連貫，平均延時在3-5秒。提供單卡和多卡捆綁EVDO無線視頻服務器幾十款型號，可以滿足不同行業無線視頻傳輸，圖片抓拍無線數據采集，應急指揮等應用。產品廣泛應用于邊防、消防、路政、城管、環衛、公交、客運、電力等行業。

產品特點：
最優秀的視覺效果
    超低碼率H.264編碼單卡最高可達15幀/秒，多卡捆綁最高可達25幀/秒，平均延時約3-5秒，圖像連貫性好；專有圖像處理技術，畫面細節豐富，同等網絡條件下視覺效果優于國內外同類產品
雙向語音對講
    音頻輸入方式可選LineIn或麥克風，輸出為Headphone信號，話音清晰，監控中心可同時對多個前端喊話，客戶端支持雙音軌錄像，保留通話記錄
實時數據采集
    設備具有標準的RS232通信接口，提供高速、永遠在線的雙向透明串行數據傳輸，通過與數據采集器連接，可以實時采集傳輸現場環境參數（溫度、濕度）、設備狀態（電壓、電流）等數據
靈活的報警聯動
    兩路開關量輸入，1路繼電器輸出，支持前端聯動設置，報警時會主動觸發開關量輸出、啟動視頻上傳、自動抓拍圖片、觸發設備上線；輸入輸出接口的數量可以根據用戶需求定制
GPS數據傳輸
    支持視頻、音頻、數據和GPS定位信息的同步傳輸，提供GPS數據過濾、漂移修正功能，管理系統軟件支持GPS數據轉發，可以配合專業GPS軟件使用，也可直接采用CreMedia軟件的電子地圖功能
無線上網功能
    ST3010-3G和ST3020-3G無線視頻服務器支持音視頻數據傳輸?shù)耐瑫r(shí)，還可以作為無線路由器，通過自帶的以太網接口為用戶提供3G EVDO無線Internet接入
短信觸發上線
    設備除了支持常在線(加電上線)、報警觸發上線、定時上下線等常規上下線方式外，還可以通過短信觸發上線，用戶只要通過鼠標點擊短信上線，系統平臺會自動通過短信的方式觸發對應的設備連線，可節約無線網絡資源和使用費
安全加密策略
    用戶登錄過程使用CHAP協議，密碼沒有明碼傳輸，防止惡意竊??；命令通道采用DES加密技術，杜絕身份偽裝；使用加擾技術對數據加密，擾碼更新周期短，防止暴力破解。同時，系統支持VPDN虛擬撥號專網接入方式，將系統徹底與公網隔離，防止惡意攻擊。針對用戶可以提供通過國家密碼管理委員會辦公室鑒定的硬件加密機（加密機費用另付）
其它輔助功能
    前端視頻名稱/時間疊加；多種云臺控制協議；區域移動偵測，自由設置檢測靈敏度；敏感區域遮擋功能；可提供內置電池，內置車載電源模塊，方便隨身攜帶或車載應用
專業的平臺軟件支持
    所有型號的設備與CreMedia網絡視頻管理平臺無縫兼容，可以組建大型的專業監控系統。系統支持手機瀏覽功能，實現隨時隨地監控；通過網絡視頻解碼器和電視墻管理器，可以實現電視墻功能，將模擬監控與數字監控完美結合；同時提供功能豐富的專業監控客戶端軟件和充滿行業特色的WEB界面方式。

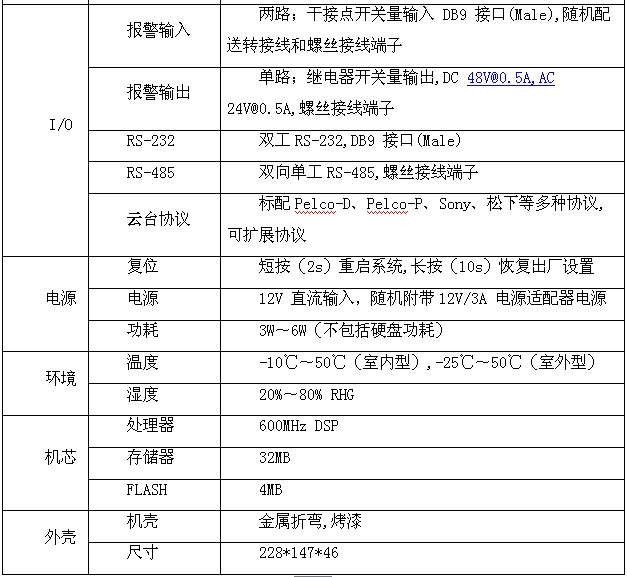

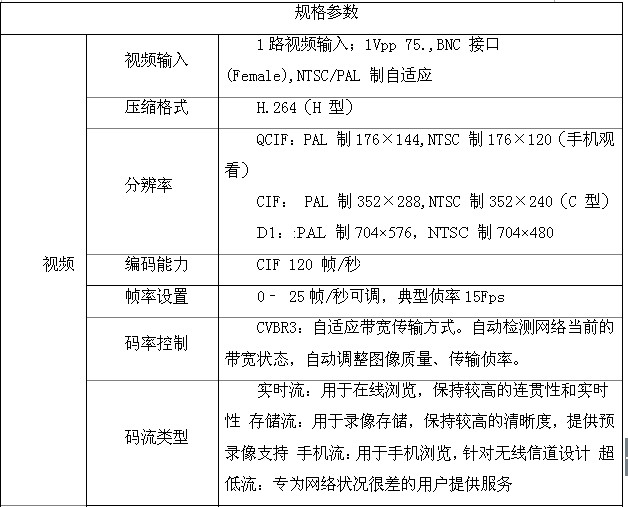

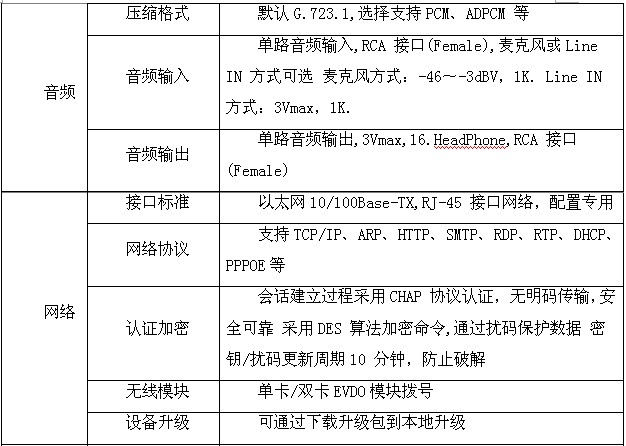

ST3010-3G/ST3020-3G參數表

3.方案設計參考文獻分類

3.1 方案簡述

    ---本方案是由深圳騰遠智拓電子有限公司推出的。方案主要介紹通過3G無線視頻監控系統完成遠程無線視頻監控的功能。無線視頻監控系統能夠?qū)崿F(xiàn)多角度的實時監控和記錄監控過程中的音、視頻資料。指揮中心可以實時了解到前端實時情況，一旦發生意外情況，可以在第一時間采取有效措施。而且錄像資料可以為發生糾紛和刑事案件之后追查和劃分責任提供強有力的證據。

3.2 適用對象

    各地市電力、金融、交通、水利、油田、煤礦等距離遠，阻擋多，不方便布線的廠場。3.3功能概述

3.3主要功能界面

    設備的管理：系統軟件對所有音視頻處理設備進行統一注冊管理，所有設備信息集中保存在信息管理中心。系統管理員可以對各項硬件設備配置信息進行編輯、修改，作到設備的統一管理。
    用戶的管理：系統軟件對系統內所有用戶、部門進行統一注冊管理，所有用戶信息集中保存在信息管理中心。用戶的注冊包括部門、用戶組、用戶名稱/密碼的分配與設置。
    權限的管理：權限的管理主要分為設備訪問權限的管理和用戶優先控制權限的管理。設備訪問權限的管理是根據用戶的職能劃分設備訪問范圍。用戶優先控制權限的管理是指對訪問相同設備的不同用戶可以制定不同的優先控制權。
    日志管理：系統軟件提供強大的日志（包括系統日志、用戶日志、報警日志）的存儲和檢索功能。服務器區分日志類型、時間、觸發信息等類別自動生成日志，完整地記錄系統事件、報警消息、操作員登陸系統后的各項操作等。所有采集端與用戶軟件生成的日志自動發送到信息管理數據庫中心保存。顯示結構明了的樹型系統管理結構。
    站點管理：對系統內所有服務站點及二級網關進行認證和管理，設置站點的流傳輸方式、組播方式、支持流類型；
    在線用戶管理：實時監視在線用戶，根據需要可臨時踢出特定用戶，保障系統安全。；
    邏輯分組管理：可對系統內的所有前端設備：固定點監控、移動巡邏、管理部門等用戶自定義方式進行分組，分組之后組與組之間邏輯上獨立，方便權限和日常事務管理。
    資源使能：可對系統內所有視頻服務器的資源（232串口、485接口、報警輸入輸出、音頻輸入輸出接口等）激活或禁用。

3.4 方案優勢

    在地理環境條件惡劣，人員巡邏困難的地段，已經開始應用新型的巡邏車。該設計是巡邏車裝有GPS全球定位系統、視頻監視系統，能夠?qū)囍車?00米以內目標實施全方位觀察。在巡邏車的車頂上安裝有視頻監控用的攝像頭，目前安裝的是可控性較好的槍機，隨著巡邏車的行進將拍攝的圖像實時傳送到后方指揮中心。此系統亦采用無線傳輸，利用內部建有通信專網。技術的現代化保證了內部的通信專網擁有足夠的帶寬，而且還有專用的衛星提供來支持視頻數據的大量傳輸。
    這種移動視頻圖像的傳輸，所到之處觀察到的情況，通過無線傳輸系統即時將圖像傳輸回指揮中心，使指揮中心的指揮決策人員如身臨其境，提高決策的準確性和及時性，提高工作效率。尤其是對于緊急、應急的指揮作戰，實現了互通互聯，系統顯示了強大的生命力。

3.5 方案配置

    綜上所述前端視頻采集系統巡邏車船上采用CR5014EV和CR5024EV網絡視頻服務器、攝像機（云臺及解碼器）等組成。單兵系統采用ST3010-3G和ST3020-3G網絡視頻服務器，固定無線采用ST3010-3G和ST3020-3G網絡視頻服務器。其中ST3004M-EV2、ST3010-3G、ST3010-3G和ST3020-3G網絡視頻服務器作為核心設備，負責將攝像機采集的各監控點視頻圖像并經過壓縮編碼后通過CDMA上傳到監控中心，實現視頻的遠程觀看。同時可以根據監控中心的操作發出的命令來控制視頻切換、鏡頭變焦、近景/遠景、光圈調節等以及控制云臺上下、左右和自動巡視等動作。具體設計為：
（1）前端子系統采用網絡視頻服務器和攝象機，完成對所有監控站點的布設；
（2）視頻服務器和攝像機的電源由汽車來提供，只需配置一個逆變電源就可以完全滿足要求
（3）視頻服務器和鏡頭之間通過屏蔽同軸電纜線連接，長度在300M以內。視頻服務器通過RS485串口控制云臺解碼器，控制線建議采用用屏蔽雙芯線，有效長度在1200M以內；
（4）無線網絡視頻服務器正常工作必須有一張電信的UIM無線上網卡。
（4）視頻服務器有單模和雙模區別，雙模設備極大的滿足了客戶對圖像流暢性的要求。
（5）無線視頻服務器自動撥號無線上網，獲取一個動態公網IP地址。撥號成功之后，通過3G EVDO無線通道，把通過H.264壓縮算法編碼后的圖像信息流，主動發送到移動視頻網關程序中
（6）移動網關程序的安裝位置必須有固定的公網IP地址，或在有固定公網IP地址的局域網中，在公網路由器上做端口映射也可，默認映射端口：UDP 5000;TCP 8212;端口可由用戶自行更改，也可以用域名指定。
（7）用戶通過監視器軟件，連接到移動視頻網關程序中，獲取視頻或控制攝像機。

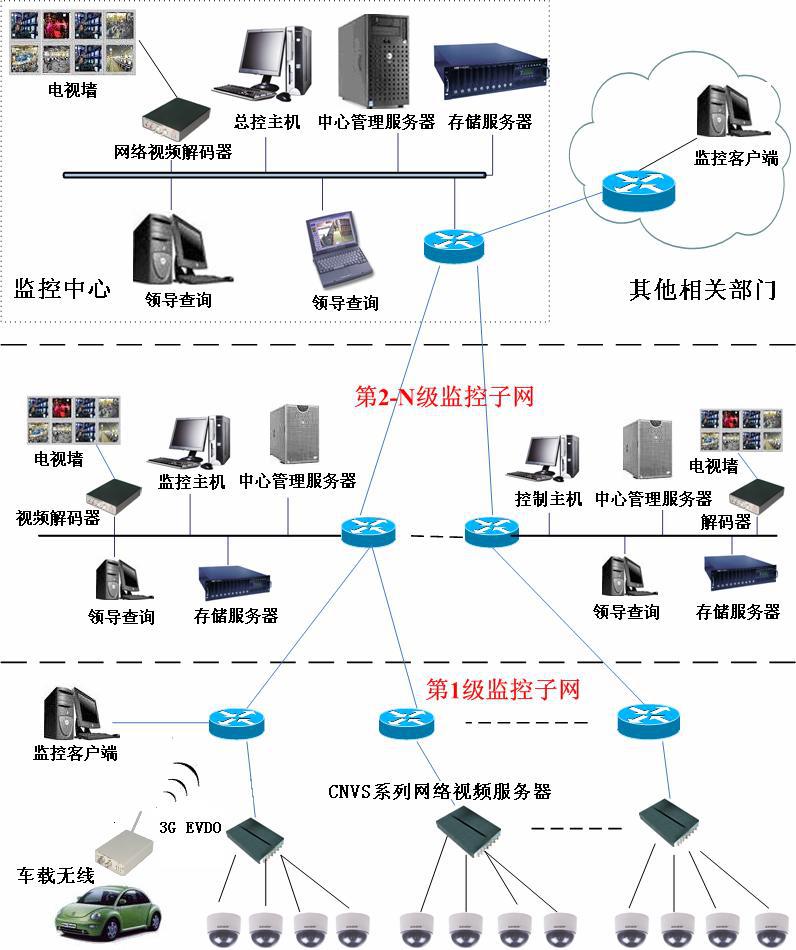

3.6 拓樸結構
