1工程概況

    伴隨我國各行各業對信息化建設的需求急劇增加，安防行業、無線設備行業也得到了飛速的提升。而其中，無線視頻監控更是目前最為熱門的監控項目之一。怎樣運用已結構完成的綜合信息網絡系統，將無線視頻監控業務融合在系統中，既可以大幅降低由建立專用監控網絡系統而產生的預算，又可以滿足各業務職能部門監控信息共享的需要。

1.1行業概述

    無線網絡監控系統是伴隨著現代科學技術的發展，計算機技術和電子信息技術的廣泛應用，而形成的綜合性安全防范系統。網絡監控系統以前主要對國家一些重要的職能部門，作為一種特殊的安全防范用途。隨著社會的不斷發展，一些民用的設施、工作場所的安全顯得越來越重要。同時，監控防盜報警技術在轉為民用后得到迅速的發展，其技術不斷進步,借助于計算機技術的發展，其成本也不斷降低，所以得到社會各部門的廣泛應用，迅速在社會各部門、各行業普及開來，成為智能化建筑必不可少的一個系統。是社會各部門保護自身利益、提高商業信譽、內部智能化管理的必要手段，其性能可靠、功能先進、形象直接，越來越受到各部門的重視。

1.2系統組成

    移動車載傳輸無線傳輸系統 有三部分組成：前端圖像采集系統（含供電系統）、移動視頻傳輸系統、后端監控管理指揮系統。 是專門針對各所在地區的地理特點，可以結合當?shù)氐牡乩憝h(huán)境而推出的一套完整的安全綜合治理 “ 有阻擋遠距離無線傳輸系統 ” 解決方案。該系統滿足本地監控和中心聯網多級網絡化視頻監控的需求?？?4小時實時監控現場安全情況,為監控中心指揮提供強有力的保障，使各級監視中心的調度人員通過監視遠端傳送上來的現場圖像，直觀、準確、及時地了解各工區的實際情況。

1.3行業特點及設備選型

    車載式無線移動視頻發射機是基于COFDM技術上開發的移動遠程圖象傳輸系統，可以在有阻擋的環境中快速移動并傳輸圖象.音視頻傳輸穩定清晰，可以多個發射車、飛機同時發送到一個移動指揮車上，再由指揮車傳輸?shù)街笓]中心。產品廣泛運用到消防、道路交通、電力等領域，發揮它不可代替的作用。

    根據視頻監控業務方面的要求，我們采用移動化分布式視頻接入、集中控制管理、分布式共享的策略采用無線通訊方式來實現視頻監控功能。
    集中控制管理，是指通過專門的視頻服務器和數傳電臺接收機來控制和調
    監控視頻的接入和訪問服務、以及報警信息處理等。分布式共享，是指通過網絡方式實現監控視頻的傳輸，滿足多個部門戶的共享需求。

1.3.1行業標準和規范

本安全防范系統設計完全符合中華人民共和國公安部有關條例和規范，包括：
安全防范工程程序與要求GA/T75-94；
安全防范系統通用圖形符號GA/T74-94；
安全防范工程費用概預算編制辦法GA/70-94；
電子設備安裝工程費用定額HYD41-01-1999；
風險等級和防護級別的規定GA/T38-92；
民用建筑閉路監視電視系統工程技術規范GB50198-94；
防盜報警控制器通用技術條件GB12663-90；
民用建筑電氣設計規范JGJ/T16-92；
中國電氣裝置安裝工程施工及驗收規范GBJ232-82；
建筑與建筑群綜合布線系統工程設計規范CECS72.95；
系統接地的形式及安全技術要求GB14050-93；

 1.3.2用戶實際需求及分析

    根據現場的實際要求，需要對重點部位進行布控，由于環境因素不太適合有線的形式進行布局，需要傳輸視頻信號，為了完成監控的目的，我們采用移動傳輸?shù)姆绞竭M行傳輸，不僅可以完成現場功能的實現，同時又可以對傳輸過程進行加密傳輸，從而達到一定的保密要求。而且施工架設方便性等方面都是比較合適的。

1.3.3實用性及可靠性原則

    在本次遠程監控系統工程中，我們首先考慮的是實用性和可靠性，遵循面向應用、注重實效的原則，以確保使用的技術及設備成熟可靠。

    在系統的設計和實施工程中，應該充分考慮系統的可靠性。在整體設計時關鍵部位必須有充足的備份措施，對于重要的網絡部位應當采取先進可靠的容錯技術。在本項目中，我們所設計采用的設備無論是集成的外購產品，還是自行開發設計的產品都經過嚴格的選擇與測試。外購產品全部為國內外具有良好聲譽、良好產品質量及售后服務信譽的名牌產品。自行開發設計生產的產品及軟件全部都是經過實際測試與使用的產品，并經過嚴格的器件篩選及老化實驗，充分保證了設備及系統的可靠性。

1.3.4先進性、成熟性與可擴展性原則

    在滿足實用性原則的基礎上，并結合現場的實際情況，我們選用先進的設備、優化的結構、綜合布線方式及多媒體控制技術，力爭將系統的技術水平定位在一個高層次上，以適應新世紀現代生產管理發展的需要。

    系統建設適應行業發展，充分考慮鋁廠的特點，在整體設計、設備配置、通信方式、管理方式、維護方式等方面具有一定的先進性，采用國際標準的同時又是成熟的技術。
    系統具有良好的可擴展性，充分保證能夠?qū)⒔窈笤黾拥男略O備和新功能簡單方便地與原有系統相結合。

1.3.5開放性和標準化原則

    系統中所采用的布線設計、通信協議、系統設備及布線材料都符合國際標準、國家標準、工業標準和各類標準及相關行業標準。充分利用不同網絡的優勢，將它們有機地結合起來，為信息交換和設備互操作創造有利條件。
    系統結構設計及布線材料符合ISO/IEC11801綜合布線標準及CECS：72/97《國家建筑與建筑群綜合布線系統設計規范》。網絡系統硬件設備選型、施工、安裝符合相應國際或國家標準。

2.系統具體設計和建設目標

    出于長遠規劃的考慮，依據國家相關行業規定和規范的要求，結合本工程項目的實際需要，設計、建設的項目內容為以下幾點：前端設備的布設；傳輸系統；主控系統。

    通過以上三個項目的建立，構成一個現代化的安全技術防范系統工程。該工程運用現代科學技術手段，在科學的管理下，達到防范嚴密，常備不懈，無懈可擊，嚴陣以待，發揮全天候的防范效果。為此，這四個項目的具體要求分述如下：

2.1現場情況及無線系統整體布設

    對用戶的需求進行了定量分析。為用戶“量身定制”也這個監控方案。巡邏時攜帶設備實時圖象傳輸,將監控地帶的情況實時傳到指揮部,使指揮部掌握所需監控地帶的情況。若有重大事件，還可通過網絡把圖像傳輸?shù)缴霞壸鲬?zhàn)指揮中心，以便指揮長能在第一時間掌握現場情況，制定相應的應急方案。同時可以輕松實現隨時隨地的遠程視頻監控，視頻資料可以隨時進行錄象，方便檢索查閱。

本方案主要分為二層設計模式：
一、前端設備的架構 ：巡邏小組配置、車船配置、固定無線配置
二、中心服務器系統的架構：監控指揮中心建設。

2.2中心監控室具有的功能

    后端無線接收設備，接顯示器，顯示靶場實時畫面監控圖像；接話筒，為前端下達命令通話；接音響，接聽前端匯報的情況：接視頻和音頻天線，分別接收前端的音視頻信號。

2.3其他網絡分控端具有的功能

    前端無線發射設備，接攝像機，監看靶場情況；接耳麥，為現場人員和指揮中心通話，接受命令。發射機接視頻吸盤天線，傳輸視頻信號；接音頻吸盤天線，實現雙向通話。

2.3.1器材設備的選用

    為了保證系統工程的先進性、可靠性、實用性，系統所需要的器材設備，應根據設計任務書的總體規劃要求，在認真進行現場勘察對系統工程有了較為深入了解的基礎上，選用名牌優質、符合國家標準并經國家質量認證、性能價格比合理的產品，達到設備性能優良、質量可靠、價格合理。

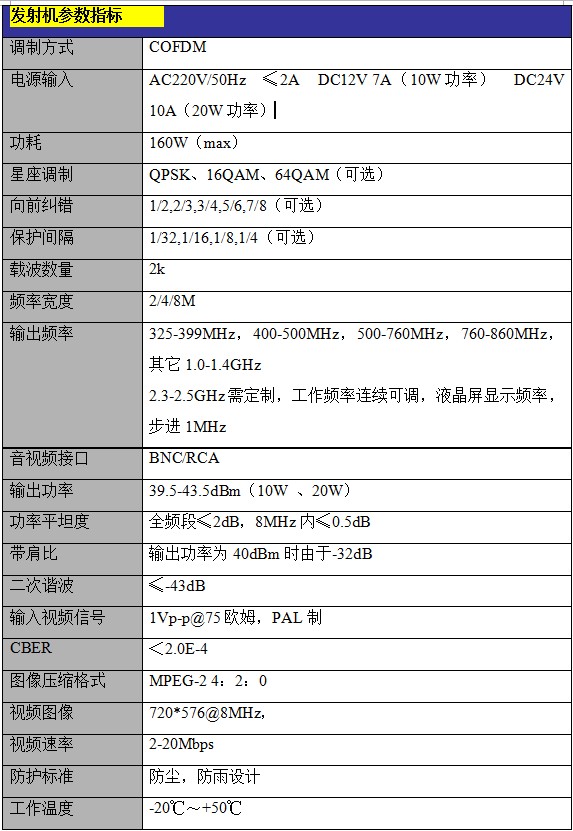

視頻發射設備參數：

產品簡介

    車載式無線移動視頻發射機是基于COFDM技術上開發的移動遠程圖象傳輸系統，可以在有阻擋的環境中快速移動并傳輸圖象.音視頻傳輸穩定清晰，可以多個發射車、飛機同時發送到一個移動指揮車上，再由指揮車傳輸?shù)街笓]中心。產品廣泛運用到消防、道路交通、電力等領域，發揮它不可代替的作用。

功能特點：

同步輸入音視頻信號， 全向天線發射
非視距（NLOS）\高速運動中傳輸
內置風冷散熱裝置,解決大功率設備發熱問題
采用OFDM調制技術和MPEG-2圖像壓縮技術
發射機輸出功率可選
通視條件下直線傳輸距離不低于100km，非通視條件下為3-50公里

音頻發射設備參數

產品特點
? 高性能、高穩定、高可靠，適用于各種惡劣的工作環境；
? 軟件改變發射功率，不打開設備即可改變輸出功率；
? 軟件改變靜噪開啟電平，現場調試更方便；
? 采用溫補頻率基準源，確保高穩定收發頻率；
? 提供多種數據接口，方便用戶連接各種外部設備；
? 內置調制解調器，直接進行數據傳輸；
? 提供外置調制解調器接口；
? 精良的散熱設計適合于長期不間斷工作；
? 防水防塵，適合野外工作；
? 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力更強；
? 采用頻率合成技術，雙鎖相環及雙VCO，發射啟動時間小于10ms；
? 有效通信距離遠；
? 多種調制方式，適合各種客戶需求；
? 通過計算機靈活方便地設置頻率、功率、靜噪開啟電平、信道速率、接口速率/校驗方式、發　　射限時等各項參數；
? 提供EIA-232、EIA-485、TTL等多種數據接口，方便用戶連接各種外部設備；
? 既可內置調制解調器，直接進行數據傳輸，也可外置調制解調器，靈活方便地構建系統；
?FSK、MSK、GMSK等多種調制方式可供選擇，便于與各種電臺兼容互通；
?0—1200、2400、4800、9600、19200bps等各種傳輸速率配置，提供最佳性能價格比；
? 支持點對點、點對多點等多種網絡結構，組網靈活；
? 提供低功耗型配置，休眠電流低至3mA，數據型電臺待機電流小于60mA，通道型電臺待機電流小于30mA；
? 工業級產品設計，工作溫度范圍-40 — +70℃。

總體技術指標

? 頻率范圍：220～240MHz
? 頻率穩定度：±1.5ppm
? 信道總數：16（可擴充）
? 工作模式：半雙工
? 信道間隔：25KHz
? 內置調制解調器調制方式：FSK/MSK/GMSK
? 電源電壓：110~220VAC    DC 12V（11～15V）
? 電源電壓：DC  11—14V，典型值12V
? 電源消耗：10W滿功率發射時 ＜1.7A
常規通道型    待機＜65mA，接收＜100mA
常規數據型    待機＜90mA，接收＜100mA
低功耗型     休眠＜3mA，待機＜60mA，接收＜90mA
? 天線接頭：N型接頭—標準配置
? 天線阻抗：50Ω
? 工作溫度：-40～+70℃

數據傳輸與數據接口指標
信道傳輸速率：0～1200bps      (FSK型)
2400/1200bps      (MSK/FFSK基本型)
4800/2400/1200bps    (MSK/FFSK增強型)
9600/19200bps      (GMSK高速型)

? 參考誤碼率：2400bps速率時≤10-7@-105dBm

? 數據接口：EIA-232，EIA-485，TTL，異步傳輸

? 接口數據結構：1位起始位+8位數據+1位停止位
或  1位起始位+8位數據+1位校驗位+1位停止位
其中校驗位可通過計算機設置選擇為奇校驗或偶校驗
? 數據接口速率：
0～1200bps      (FSK型)
9600/4800/2400/1200bps  (MSK型)，可通過計算機設置
38400/19200/9600/4800bps (GMSK型)可通過計算機設置

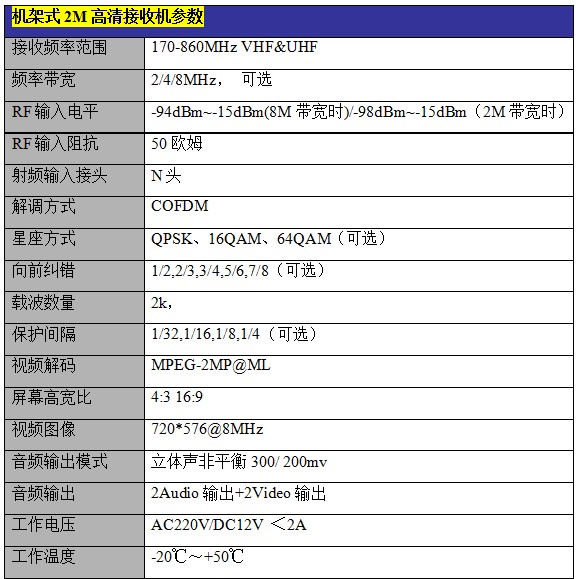

C，視頻接收設備參數

音頻接收設備參數

產品說明：
ST41系列無線云臺指令接收設備工作于230MHz頻段，適用于中距離和短距離、小型化、低成本要求的單向無線傳輸和單向無線數據采集系統，廣泛應用于云臺遙控、測繪、氣象、環境監測、糧倉巡檢、智能大廈管理、安防報警等領域。
◆ 產品特點
? 防水防塵設計
? 采用溫補頻率基準源，確保高穩定接收頻率；
? 采用頻率合成技術，通過計算機靈活方便地設置頻率；
? 集接收數據、話音于一體；
?點對點、點對多點，靈活組網；
?采用超大規模集成電路，低功耗設計，SMT生產工藝；
?工業級產品設計，溫度范圍寬。
◆ 總體技術指標
?頻率范圍：220MHz—240MHz
?頻率穩定度：±2.5ppm
?信道間隔：25KHz/12.5KHz
?調制方式：MSK
?數據接口：EIA-232/EIA-485/TTL，異步傳輸
?接口速率：9600/4800/2400/1200bps（可設置）
?接口校驗：無校驗/奇校驗/偶校驗（可設置）
?信道速率：2400/1200bps（可設置）
?信道總數：16（可擴充）
?天線阻抗：50Ω
?電源電壓：220VAC    DC 12V?。?—15V）
?電源消耗：＜100mA
◆ 接收機主要技術指標
?接收靈敏度：≤0.25μV（12dB信納比）
? 鄰道選擇性：≥70dB
?互調抑制：≥65dB
? 雜散及鏡頻干擾：≥65dB
? 接收失真：≤3%
? 最大音頻輸出：≥2W/8Ω

3方案設計參考文獻分類

3.1方案簡述

     本方案是由深圳騰遠智拓電子有限公司推出的。方案主要介紹通過無線傳輸系統完成遠程無線傳輸?shù)墓δ堋Ｇ岸税l(fā)射到控制中心距離2-3公里，非可視，有居民樓擋住，故采取雙向語音車載10W移動視頻實現。

3.2適用對象

各地市電力、金融、交通、水利、油田、煤礦等距離遠，阻擋多，不方便布線的廠場。

 3.3主要功能界面

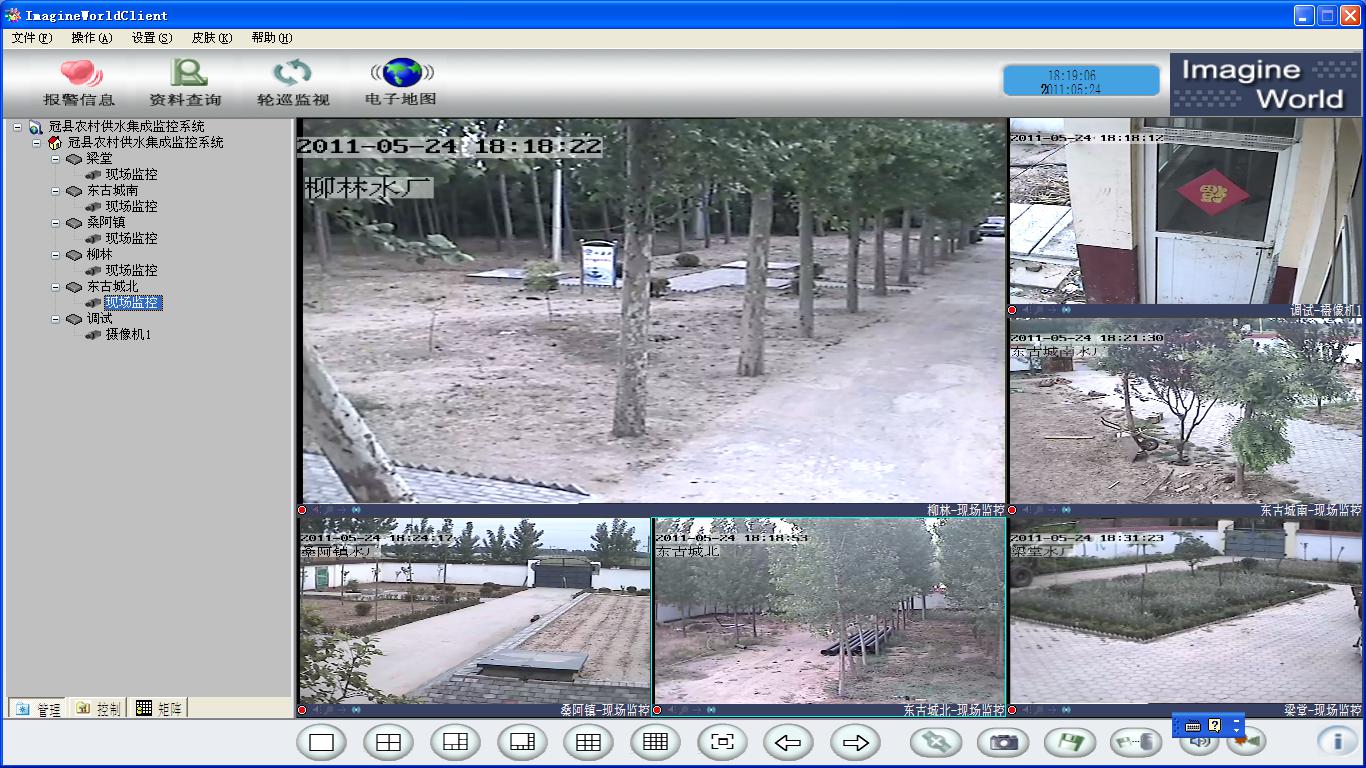

多畫面及全屏顯示
錄像及回放
遠程控制
輪巡功能
動態報警及自動錄像
預約錄像
循環錄像
回放速度可控及全屏播放
強大的站點管理功能
可以開發基于WEB的電子地圖
語音對講功能
多畫面及全屏顯示

3.5方案優勢

    在地理環境條件惡劣，人員巡邏困難的地段，已經開始應用新型的巡邏車。在巡邏車的車頂上安裝有視頻監控用的攝像頭，目前安裝的是可控性較好的槍機，隨著巡邏車的行進將拍攝的圖像實時傳送到后方指揮中心。此系統亦采用無線傳輸，利用內部建有通信專網。技術的現代化保證了內部的通信專網擁有足夠的帶寬，而且還有專用的衛星提供來支持視頻數據的大量傳輸。
    這種移動視頻圖像的傳輸，所到之處觀察到的情況，通過無線傳輸系統即時將圖像傳輸回指揮中心，使指揮中心的指揮決策人員如身臨其境，提高決策的準確性和及時性，提高工作效率。尤其是對于緊急、應急的指揮作戰，實現了互通互聯，系統顯示了強大的生命力。

3.6方案配置

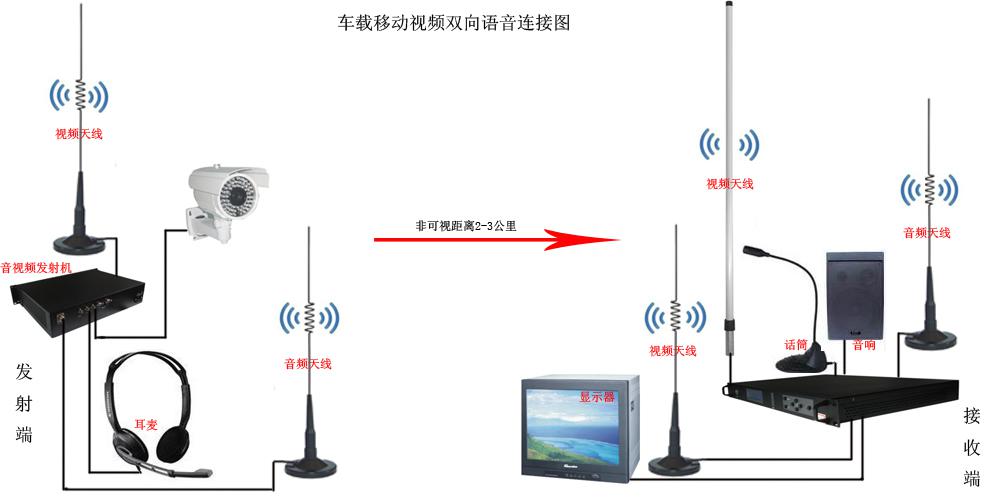

    前端無線發射設備，接攝像機，監看靶場情況；接耳麥，為現場人員和指揮中心通話，接受命令。發射機接視頻吸盤天線，傳輸視頻信號；接音頻吸盤天線，實現雙向通話。
后端無線接收設備，接顯示器，顯示靶場實時畫面監控圖像；接話筒，為前端下達命令通話；接音響，接聽前端匯報的情況：接視頻和音頻天線，分別接收前端的音視頻信號。

3.7拓樸結構
