項目背景
尚義縣，是河北省張家口市下轄的一個縣，與河北省、內蒙古相接。尚義縣的總面積2632平方公里，林地面積128萬畝，森林覆蓋率32.4%。
為了保護該森林資源不被破壞，相關部門決定在該山林處安裝一套森林防火無線視頻監控系統。
項目描述
1）項目需求：根據當?shù)夭块T要求目前在林區先預設14個主要的監控點，攝像機采用高清網絡球機。全部使用無線傳輸方案。
2）視頻監控中心建設：視頻監控中心設立縣林業局
3）前端視頻監控系統建設：每個監控點安裝1臺高清網絡球機，無線傳輸設備1套，配備接地防雷設備，監控立桿：由于監控點不能供電，所以監控立桿建議采用鐵塔式，這樣方便架設太陽能板。監控點位處做好防雷處理及供電穩壓系統。
4）軟件系統建設：視頻監控平臺軟件系統1套，監控室可以遠程操控前端攝像機，對前端圖傳進行存儲、回放，支持外網遠程訪問及手機遠程監控。

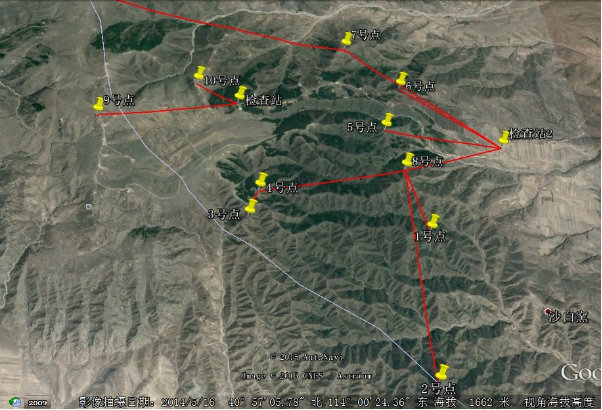

現場方案圖
現場共設計14個監控點為，每處安裝1臺高清網絡球機機，采用數字壓縮先進的H.264格式，每臺攝像機實時帶寬需要4兆；根據4.1.3監控點位圖，傳輸鏈路距離與帶寬為下表：
傳輸路徑 | 傳輸距離（公里） | 網絡帶寬（兆） | 無線傳輸設備 |
T1-T8 | 4 | 4 | ST58T8G |
T2-T8 | 1.5 | 4 | ST58T8G |
T3-T4 | 1 | 4 | ST58T8G |
T4-T8 | 3 | 4 | ST58T8G |
T5-J2 | 2.5 | 4 | ST58T8G |
T6-J2 | 2.5 | 4 | ST58T8G |
T7-J2 | 3.5 | 20 | ST58T8G |
T8-J2 | 2 | 20 | ST58T8G |
T9-J1 | 2.5 | 4 | ST58T8G |
T10-J1 | 1 | 4 | ST58T8G |
T11-T7 | 5.5 | 16 | ST58T8G |
T12-T11 | 2.5 | 4 | ST58T8G |
T13-T11 | 4.5 | 8 | ST58T8G |
T14-T13 | 1 | 4 | ST58T8G |
