福建省三明市大田縣自然保護區為了保護當?shù)氐囊吧鷦?dòng)植物，決定在當?shù)匕惭b一套全方位、全天候的森林防火無線視頻監控系統。該系統功能包括：森林消防視頻圖像的采集、傳輸、存儲、分析、發布、應用管理及森林消防系統會議的召開，并通過實時監控，調度指揮兩項主要的系統功能，并能與前期建設的地理信息系統相聯接，實現平臺整合利用。

現場情況如下圖：

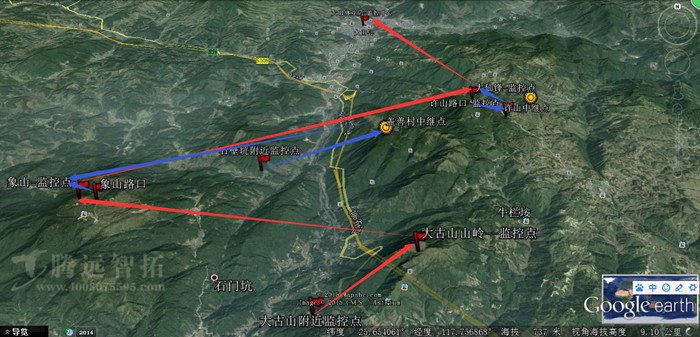

現場衛星圖

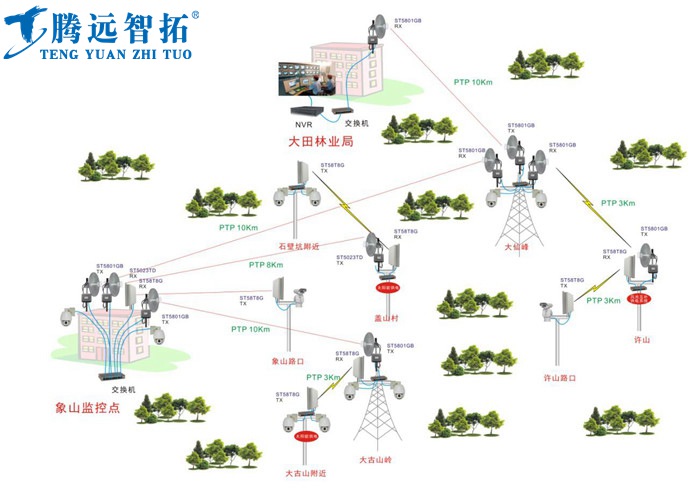

無線傳輸系統拓?fù)浣Y(jié)構圖

    根據現場無線傳輸系統拓?fù)浣Y(jié)構圖所示，該無線傳輸系統的所有監控點的視頻信號都是通過無線傳輸設備傳輸回監控室，其中有些監控點離監控室較遠，而且中間有阻擋物，所以不得不采用中繼的方式進行中轉傳輸，以大仙峰山嶺為中轉點，將許山上的監控視頻信號傳輸回象山和大田林業局的監控室。

    該現場的監控面積約10萬平方米，分為7個監控點，除象山路口和許山路口采用固定槍機外，其它5個監控點分別安裝在山嶺視野比較開闊地段，每處安裝2臺1080P高清全景攝像機，采用數字壓縮先進的H.264格式，每臺攝像機實時帶寬需要4兆；根據4.1.3監控點位圖，傳輸鏈路距離與帶寬為下表：
