『以26.5Km測試驗證說明為例』
測試前，測試環境資料基本計算：確認架設環境可執行測試

菲涅爾區：從發射機到接收機傳播路徑上，有直射波和反射波，在直射波波下面的橢圓形區叫做菲涅爾區。

測試前，相關計算項目：評估架設環境與可執行測試與否

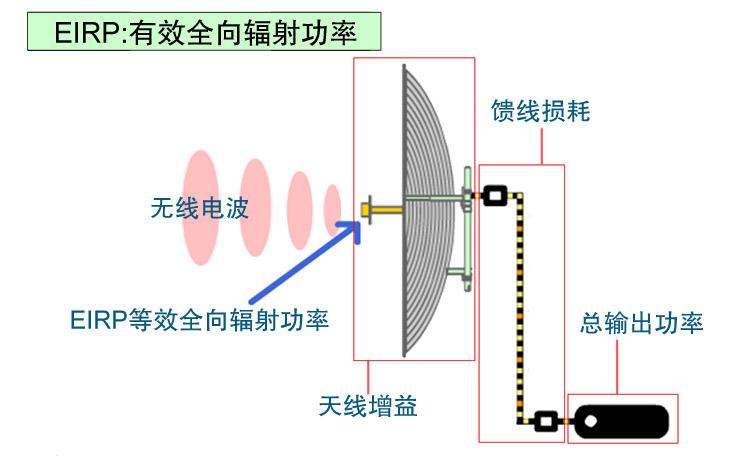

1.合法傳輸架設測試：Total EIRP Limits Calculations (EIRP總發射功率限制計算)<36dBm=4W

※依規定，無線輸出功率每降1dBm，天線可搭配增加3dBi

公式：EIRP = P * 10 log dBi/10  P: RF Power (w)  dBi: Antenna Gain
測試無線設備RF Output Power : 17dBm ( 50mW )
天線增益值A(chǔ)nt IR:30dBi Grid
纜線衰減值Cable Loss : 1dB
EIRP:17-1+(30/3=10)=26dBm < 36dBm 限制規定
評估結果：限制以內，屬合法架測。

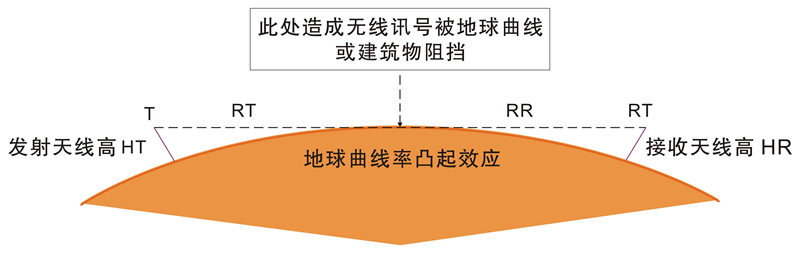

2.Earth Bulge Effects Calculations (地球曲線率凸起效應計算)

h=((27*27)/(8* 6378))*1000  h=14.28M (米)

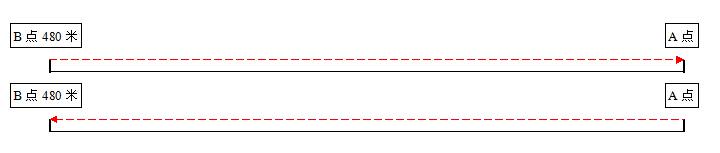

A點：高度480米
B點：高度107米
天線架設高度需考慮躲過 :
1. Fresnel Zone (100% 菲涅爾區)
2.Earth Bulge Effects (地球曲線率凸起高度)

安全天線架設高度為：雙邊都高于14.28M+18.6M=32.88米

兩邊架設天線高度，最低103米> > 32.88米

評估結果：影響不大

3.Fresnel Zone Calculations (菲涅爾區計算)

使用傳輸無線頻率Operating frequency:5850.000 MHz

A傳輸中心點計算Distance from site A : 13.500 kilometers
B傳輸中心點計算Distance from site B : 13.500 kilometers
A到B 距離Total link path distance: 27.000 kilometers
計算出來: 0.6 (60%) Fresnel zone boundary : 14.5 meters 低度影響區 (14.5米)
0.7 (70%) Fresnel zone boundary : 16.5 meters 影響不明顯區 (16.5米)
1 (100%) Fresnel zone boundary : 18.6 meters 訊號區域 (18.6米) 天線架設高度需考慮躲過 :

1. Fresnel Zone (100% 菲涅爾區)
2.Earth Bulge Effects (地球曲線率凸起高度)
安全天線架設高度為：雙邊都高于14.28M+18.6M=32.88米

兩邊架設天線高度，最低61米> > 53米

評估結果：影響不大

4.Rain Attenuation Calculations (下雨衰減計算) Rain Loss :100mm/hr

5.85GHz Rain Loss:100mm/hr

水平波影響H : 8.4dB   垂直波影響V:8.1dB

評估結果：影響甚大，需加大Grid天線到27~30dBi

5. 極限無線直視傳輸距離 & ACK Timeout無線傳輸距離：802.11a 計算公式= (t1+t2) / 2 * C * 1/1000000us (802.11a ACK Time Out=25~400us)

 Re極限直視距離  = 38.86Km
ACK Timeout 無線傳輸距離 802.11a的 ACK Timeout= 400 us=(t1+t2), C=光速等于299,792,458米/秒, 1秒=1000ms=1000000us
=400us/2 *299,792,458m*1/1000000us=59958m=59.95Km

評估結果：限制以內

6.聯機距離訊號估算

RF輸出 - 纜線衰減A + 天線增益A - 92.4 - 20log頻率(GHz) - 20log最大距離(Km) + 天線增益B - 纜線衰減B = 接收臨界強度
15dBm-1Db+27dBi-92.4-20log(5.85)-20log(27)+27dBi-1=-69.37dBm (100mm/hr雨衰 訊號-78dBm，Data Rate 36Mbps  Throughput 可達10~16Mbps)
評估結果：訊號可達Data Rate 48~54Mbps  Throughput 可達16~20Mbps
15dBm-1Db+30dBi-92.4-20log(5.85)-20log(27)+30dBi-1=-63.37dBm (100mm/hr雨衰 訊號-72dBm，Data Rate 48Mbps  Throughput 可達12~20Mbps)
評估結果：訊號可達Data Rate 54Mbps  Throughput 可達20Mbps
評估結果：考慮到802.11a主要以13dBm輸出，天線增益30dBi實際增益27dBi情況下，不考慮雨衰情況下(一般衰減3dBm)，訊號在-71dBm，訊號可達Data Rate 48~54Mbps  Throughput 可達16~20Mbps

7.天線仰伏角度估算

A- 高度480米

B- 高度 107米
距離:33Km
A-天線伏角度 0.05度
B-天線仰角度 0.05度
評估結果：全部水平架設，必要時上仰1~2度 (應付訊號彎曲)

8. 27km ACK Timeout計算遠距離傳輸最大流量

目前測試判斷:1.AP-->AC, AC-->AP ; ACK time+Device time 約=0.8ms，每秒可進行1250次 ACK的回應。

2.MAC訊框標準容量最大可達 1500Bytes
3.每秒傳輸流量 1sec=1000ms=1250 ACK次
1250ms*1500Bytes=1875000Bytes=1875KBytes=1.83MBytes=14.6Mbps因此′27km最大穩定流量約在14.6Mbps是極限
但因天線無法對準100%′加上環境因素′無線特性′設備極限...等因素考慮下′ 27km最大流量可能以14.6Mbps乘上70~80%，約10~12Mbps。
