針對工業建筑領域現場監控的復雜性，如何保證施工安全、促進文明施工、提高生產效率是施工單位和上級主管部門關心的頭等大事。此次寶鋼集團為了促進安全生產，需在生產車行駛軌道上做一個全方位的無線覆蓋來對生產車行駛情況做一個全方位的監控。騰遠智拓為此次項目提供無線傳輸方案規劃及設備技術安裝。具體實施方案如下。

一、示意圖主要說明每個點位覆蓋的情況：

　　A點覆蓋車一與車二行駛的軌道區域，同時車一與車二本身在行駛過程中具備對接功能，又同時連著A點的信號，使行駛的軌道的任何一個位置都能夠和A點進行鏈接。

　　B點與C點同時覆蓋二層軌道，由于有一堵高墻阻擋，所以這里放置兩臺設備進行信號覆蓋同一軌道的兩個方向。同時車三與車四也始終保持鏈接，又同時連著B或者C，使行駛在軌道上上的小車都能夠?qū)⑿盘杺鬟f到監控室。

　　D點覆蓋車五與車六行駛的軌道區域，同時車五與車六本身在行駛過程中具備對接功能，又同時連著D點的信號，使行駛的軌道的任何一個位置都能夠和D點進行鏈接。

　　E點覆蓋車七與車八行駛的軌道區域，同時車七與車八本身在行駛過程中具備對接功能，又同時連著E點的信號，使行駛的軌道的任何一個位置都能夠和E點進行鏈接。

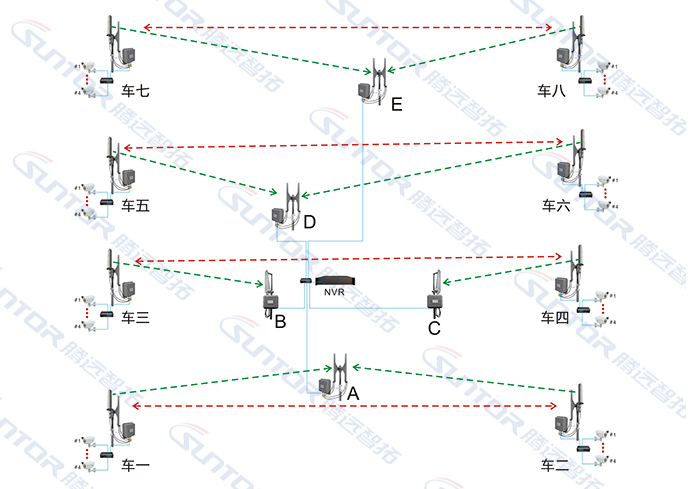

二、具體方案規劃圖如下：

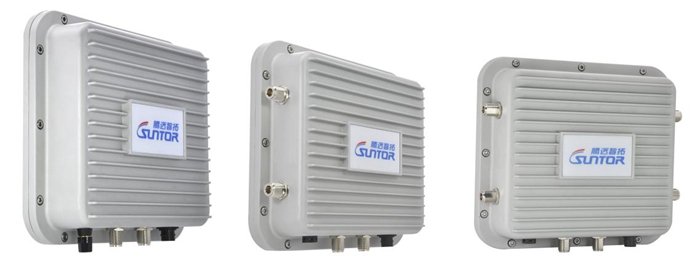

ST5801GB-M系列 高效自組網無線傳輸設備

三、產品介紹

　　ST5801GB-M系列是一款外觀精美的自組網高效能數字無線傳輸設備。具有工業和信息化部認證的無線電發射設備型號核準證，適用于野外惡劣環境的無線自組網網路連結服務，提供部署企業、工業用戶的高帶寬網絡連接和多媒體IP數據的傳輸需求，可以自動選擇最佳的傳輸路徑進行鏈接，不需要復雜的配置，簡單的幾個設置步驟即可完成，可以在移動狀態下進行快速聯網，也可以在固定鏈路下自動選擇最佳的傳輸路徑。不僅適合網絡傳輸也適合大型IP監控的需求。該設備采用外置天線設計，根據不同使用環境及距離需求可搭配相應頻段的高增益外置天線，例如雙極化的MIMO全向天線，更高增益的定向MIMO平板天線、碟狀天線等，選擇合適的天線可使距離達35km以上。

　　ST5801GB-M系列室外型工業級無線橋接設備支持Base Station模式、CPE模式、P2P(Bridge)模式、MESH模式，不同模式之間的配合可實現不同的功效，可以做點對點傳輸、點對多點傳輸、Mesh快速自組網傳輸模式。在Mesh模式下，可以實現同組設備之間無中心的任意搭配組網，設備頻率選擇更廣，5G頻段從：4800~6275MHz，,頻寬選擇：2.5/3/3.5/4/5/6/7/8/10/15/20/30/40/52MHz，14種頻寬選擇，此種設計使設備的抗干擾性更強。

　　該設備操作簡單，去掉了繁瑣的操作方式，使調試更加快捷方便，有利于快速部署，非常適合工程技術人員的快速上手。供電采用DC12~24V寬電壓輸入設計，而且設備實際功耗<10W，在野外無市電的情況下可靈活搭配蓄電池、太陽能、風能等多種供電方式進行工作。

四、主要特色

　　操作模式：Base Station模式、CPE模式、P2P(Bridge)模式、MESH模式

　　多達14種頻寬選擇： 2.5/3/3.5/4/5/6/7/8/10/15/20/30/40/52MHz，抗干擾性更強

　　內置兩個網卡插槽，支持5G和2.4G網絡傳輸

　　支持IEEE 802.11 n和IEEE 802.11 a標準

　　無線傳輸功率可達26dBm，接收靈敏度達-95dBm

　　工作在5G、2.4 ISM頻段(可選)

　　支持點對點、點對多點、Mesh自組網無線傳輸

　　支持寬電壓的輸入，電壓輸入范圍DC12~24V

　　支持GPS/北斗定位(需要可提前說明)

　　支持地圖功能(需要配合GPS天線)

　　支持STP生成樹協議

　　支持SNMP

　　頻率選擇更廣，從4800~6275MHz

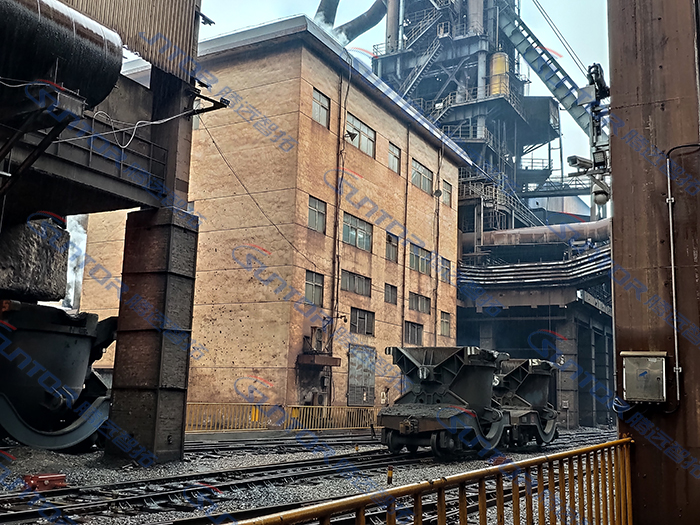

　　經過我司技術人員的現場指導安裝各點位的規劃，此次寶鋼軌道無線傳輸信號覆蓋項目圓滿完成。經過測試，項目方對軌道各點位無線信號傳輸效果非常滿意。通過無線傳輸系統的應用和現場安全管理人員的有機配合，項目方可以從而更好地發揮監管作用，讓安全生產得以保障。
