一、行業背景

       隨著油田的發展，數字油田建設己成為眾多石油企業，特別是上游油田企業信息化建設的核心內容，數字油田本身也成為各油田企業信息化建設的戰略目標。對于下游企業，與數字油田對應的“數字石化”也得到了廣泛的關注，并已經成為各石化企業信息化建設的熱點。數字油田和數字石化作為數字石油最重要的兩方面內容，引領著新時期石油行業的信息化。?

為了降低企業成本、完善企業管理、提高企業在行業的競爭力，達到強化安全、過程監控、節約人力資源和提高效益的目標，油田井場無人值守監控系統作為油田數字化建設的重要內容被提上了新的章程。

二、需求分析

       中國石化江漢油田分公司鹽化工總廠是江漢油田綜合開發利用地下鹽鹵資源而興建的一座新型化工廠。工廠始建于1990年，1993年4月建成投產。油田通常地處偏僻、地廣人稀、而且分布廣闊、自然環境十分惡劣，為解決以上問題，騰遠智拓運用無線傳輸給江漢油田鹽井采鹵廠設計了一套專門的視頻數據太陽能無線傳輸方案。

      三、現場情況

控制中心能遠程實時監控每個鹽井的實時情況。

控制中心能監測每個鹽井的壓力儀表數據。

達到無人值守的巡檢系統，降低人工成本。

每個鹽井采用風光互補發電系統，保證陰雨天有電。

實現控制中心集中化管理，加強管理制度。

系統后期能有一定的拓展性，方便以后再增加點位。

      四、方案設計

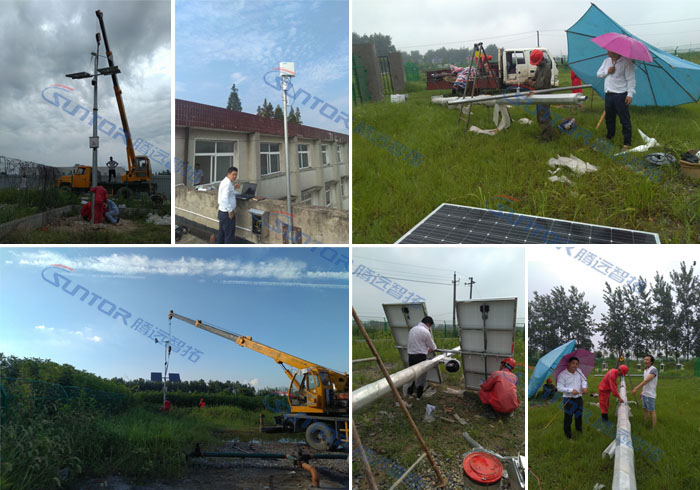

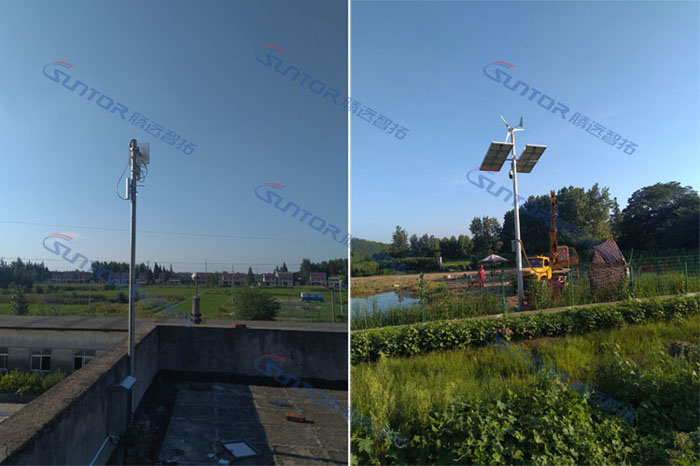

       現場總共八個開采的鹽井資源現場，分布在各個偏遠地方，由于不方便布線，全部采用無線網橋的方式傳輸，現場供電全部采用太陽能加風力發電機供電。由于控制中心地勢比較低且周圍的樹木十分高，在控制中心加設了30米高的高鐵塔。2#點位作為一個中繼點和監控點，地勢低也增加了30米高的高鐵塔。每個鹽井點都有視頻監控和壓力儀表的一些數據，壓力儀表的數據是RS232接口通過串口服務器轉換成RJ45網口再經過網橋傳回控制中心。

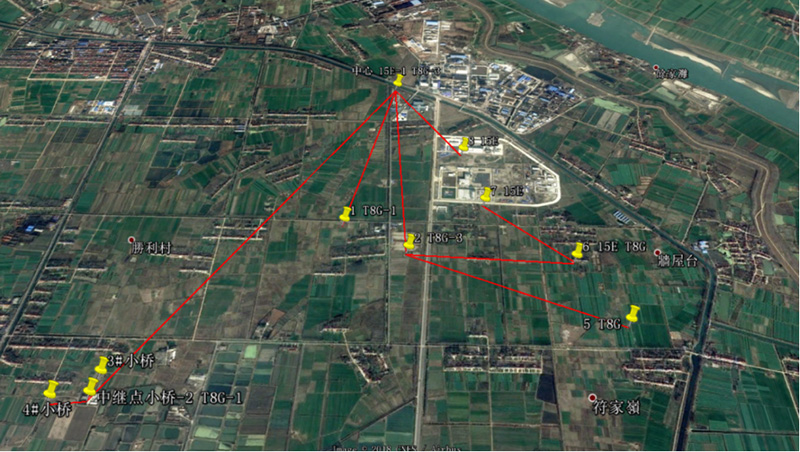

傳輸原理：3#點和4#點傳輸?shù)礁浇姆宽斨欣^點再傳輸?shù)娇刂浦行牡母哞F塔，1#點、2#點和8#點直接傳輸?shù)娇刂浦行母哞F塔，7#點傳輸?shù)?#點再傳輸?shù)?#點，5#點直接傳輸?shù)?#點再傳輸?shù)娇刂浦行牡蔫F塔?？刂浦行蔫F塔再通過光纖傳輸?shù)娇刂浦行摹?/span>
