一、項目介紹

　　2018年9月17，山東青島某礦井巷道施工過程中，為了主井監控室可觀看電機車實時運行過程，為以后無人駕駛積累經驗。需對地下500米礦井平行巷道實現實時圖像回傳，騰遠智拓受邀為此次項目制定無線傳輸方案，并參與無線圖傳設備安裝調試工作。

二、技術需求

　　考慮到礦井內金屬物質較多，傳輸過程中會對無線傳輸設備信號造成影響，經騰遠智拓技術人員現場勘測，決定采用由騰遠智拓自主研發生產的ST5801GB-M2無線傳輸設備，來完成此次礦井巷道實時圖像回傳的需求。

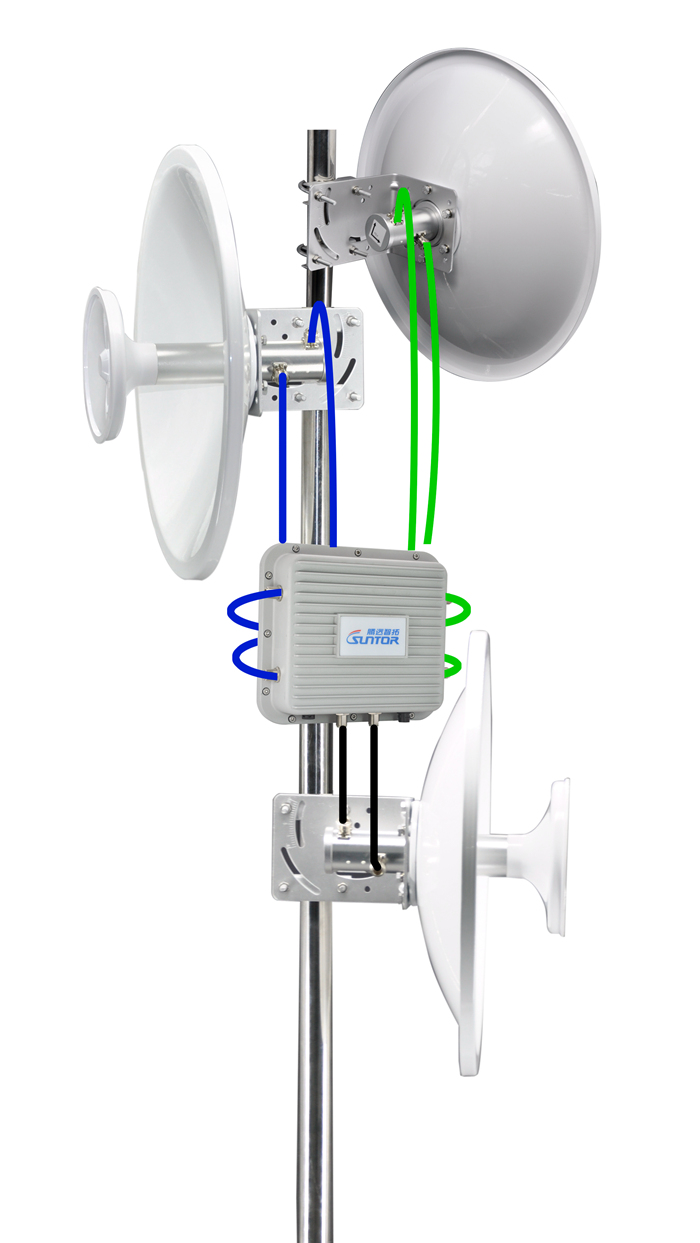

三、ST5801GB-M2無線傳輸設備介紹

　　ST5801GB-M2無線傳輸設備是一組功能非常強大的產品組合，它可以采用多種通信組合方式，應用于不同的使用場景。設備采用先進的MESH設計理念，不需要中心網關，任意一臺均可實現自組網絡功能，在群組內任意一臺設備掉線，在有效的天線覆蓋范圍內均會有對應的設備繼續通信，保證網絡不掉線。設備可以在固定點安裝，也可以在移動的車輛、船舶、人員、機器人等進行快速無線部署的場所。

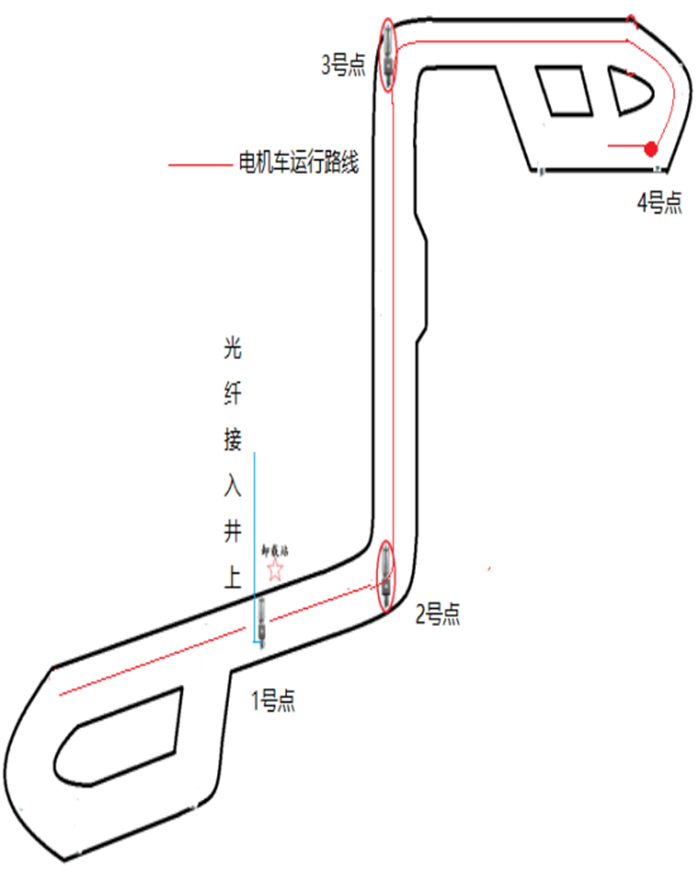

四、項目點位分布拓?fù)鋱D

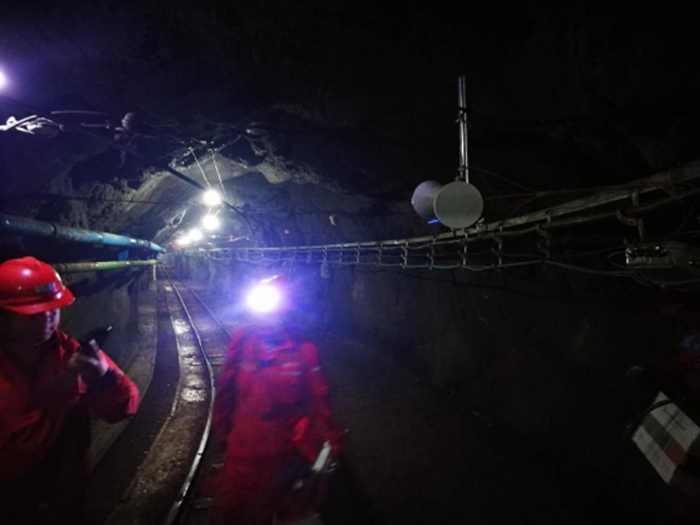

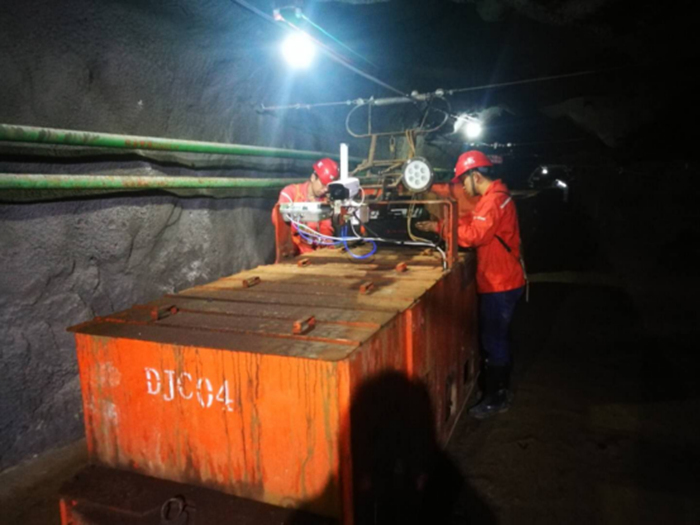

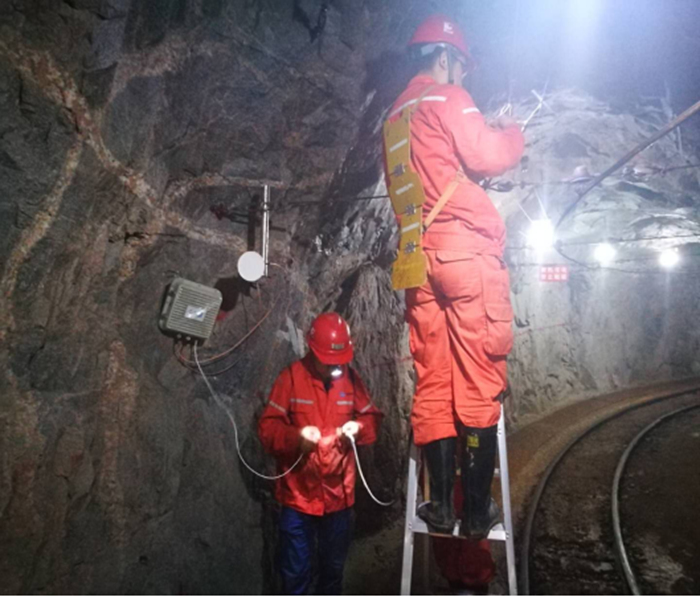

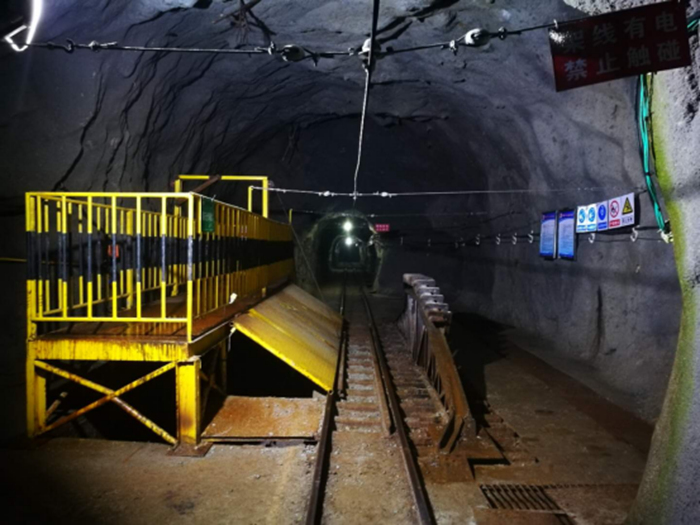

五、點位的現場圖

六、實現原理介紹

　　1號點接入光纖并安裝一條定向天線與2號點通信，距離300米。

　　2號點安裝兩條定向天線分別與1號點和3號點通信。

　　3號點安裝一條定向天線與2號點通信，距離800米。

　　4號點沒有設備但電機車運行到這個位置的過程中有穩定圖像畫面。

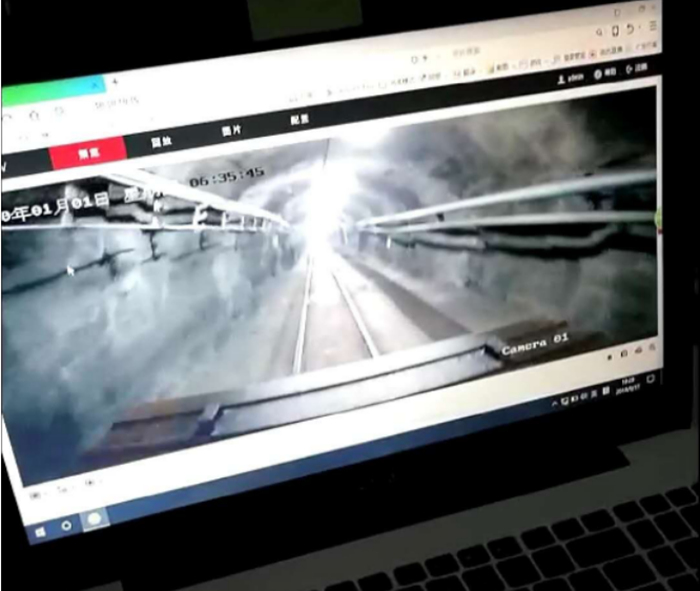

七、安裝后的效果

        電機車安裝全向天線在固定軌道上移動，所有設備都在一個頻率上工作，運行非常穩定且無明顯干擾及丟包現像?，F(xiàn)場甲方人員非常滿意。
