現場位于福建漳浦的一個鮑魚養殖場，該養殖場主為了加強養殖區的防盜性能，實時監控養殖區內的情況，提高管理效率，養殖場主決定在該鮑魚養殖場安裝一套視頻監控系統?？紤]到養殖場位于海上，離岸較遠，不方便拉線布置，因此他決定采用遠程無線視頻監控系統。

    騰遠智拓在該遠程無線視頻監控系統建設工程中，主要擔任設備的供應商以及系統搭建的技術支持。

以下為該遠程無線視頻監控系統的詳細介紹：

一、設計初期注意點：

    由于該鮑魚養殖場的位置較為特殊性以及考慮到該遠程無線視頻監控系統所采用的設備穩定性，所以在監控方案的設計初期必須考慮到以下幾個方面：

    1、監控系統的便利性，系統必須具備本地監控室和遠程監控兩方面，除了在監控室的監控屏幕上能監控到現場情況，也可以通過電腦或手機聯網進行實時遠程監控。

    2、監控對象主要包括兩方面，一是對養殖場的24小時實時監控，另一方面是對養殖場喂養時進行跟蹤監控。

    3、監控系統的擴展性，根據用戶介紹，后期有可能對養殖場進行拓展，所以在系統的搭建初期必須考慮到該監控系統的拓展性。該系統目前所采用的設備都為可擴展的高端產品，傳輸路徑也是帶寬足夠大的主干鏈路，方便日后隨時增加設備。

二、現場情況

1、鮑魚養殖場點位分布情況

    由上圖可以看出，該遠程無線視頻監控系統的主要點位有3點，分別為：養殖場的漁船監控點、中繼點、監控中心點。

2、現場點位走向布局圖

線條說明：

    紅色線條代表千兆帶寬傳輸設備，帶寬可達220Mbps實際傳輸速率

    藍色線條是高帶寬數字無線傳輸設備，平均帶寬可在120Mbps~160Mbps以上，延時小于10ms

3、監控點位布局說明

    現場監控指揮中心設置在養殖場主的家中，海上的視頻信號受到沿岸建筑物阻擋不能直接傳輸?shù)侥康牡?，所以需要采用中繼的方法進行接力傳輸。

4、具體實施方案設計

實際安裝連接示意圖

    在整個方案當中，充分體現了客戶所提出的幾點要求：

    1.通過前端攝像機視頻采集，在家中或者任何有網絡的地方都可以看到海上養殖區的情況。

    2.通過無線傳輸?shù)姆绞?，把監控室的音頻信息傳輸?shù)胶Ｉ?，這樣在家就可以遠程指揮前端養殖區工作人員。

    3.由于海上沒有電，所以采用風光互補供電系統為設備提供穩定的供電服務，該系統能夠大大地節約海上發電的成本。

    4.為了保證音視頻傳輸?shù)姆€(wěn)定性以及后期的拓展性，在這里傳輸網絡我們采用了高帶寬的數字無線傳輸設備作為主干，主干傳輸帶寬可達220Mbps。該數據是指實際工程測量數據，而非理論數據值。

    5.在這個方案當中，攝像機均采用200萬像素的高清云臺攝像機，由于攝像機在海上，對攝像機的要求也會更高，在這里我們采用超低照度雙燈室外網絡高清變速云臺攝像機，因?yàn)楹Ｉ弦归g情況下，沒有很好的反光體，視頻呈現效果不能達到最高的標準，所以在前端攝像機上配備了兩個20W白熾燈，這樣有效提高了夜間視頻采集效果。

海上攝像機安裝效果圖

    在監控中心，采用一臺2盤位高清數字硬盤錄像機，可對攝像機的畫面進行實時的保存，和遠程觀看的轉發。

    所有監控點位都需要供電到位，每個監控點位要特別注意防雷問題。

三、應用設備

1、無線傳輸設備

5.8G室外無線網橋ST58T8 傳輸帶寬可達100~120Mbps

5.8G大功率遠距離無線網橋ST5023PRO  傳輸帶寬最高可達220Mbps

2、高清網絡攝像機

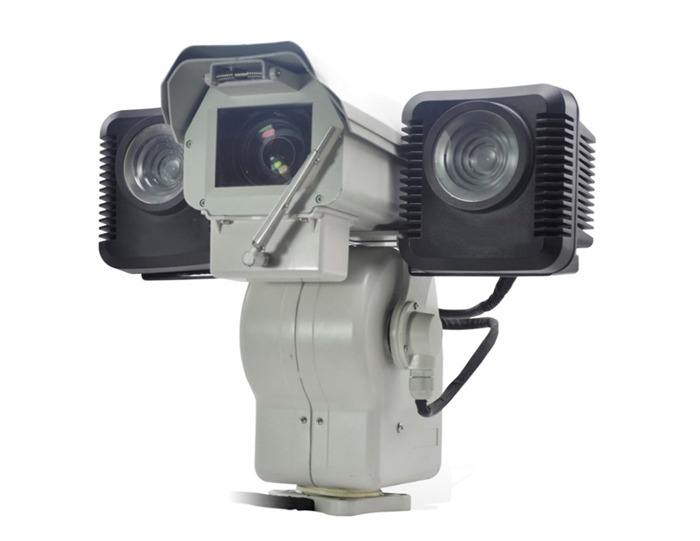

25倍雙燈室外網絡高清變速云臺攝像機ST3040YL25X40D系列

    SXGA/1080P機芯采用236萬像素HDTV 全高清圖像畫質

    這款I(lǐng)PC機芯配備了高解析度的25x光學變焦鏡頭，可對對遠處景物進行高速自動對焦。攝像頭能進行360°水平無限位連續旋轉，垂直方向轉動范圍-85°～20°。

    紅外夜視有效距離＞100米

    該攝像機可選配透霧處理功能，可在霧、霾、雨等不良天氣環境中獲得清晰通透的圖像還原效果。

    這款攝像機還配備了日夜型雙濾光片切換機構（ICR），可在白天獲取真實還原、清晰細膩的圖像，在夜間拍攝圖像也十分干凈少噪點。

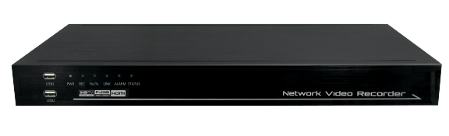

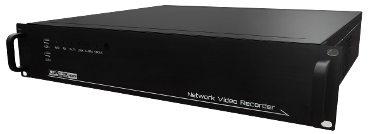

3、ST-NR3024 數字硬盤錄像機

    提供24個通道的Full HD/1080P或4K/6MP/3MP等高清網絡視頻的接入、瀏覽、錄像存儲或回放。

    配備千兆網卡，支持24路1080P高清視頻向外轉發功能，便于用戶聯網進行遠程視頻瀏覽和回放。

    硬盤拆卸方便，多個可更換3.5寸數據硬盤盤位，支持 4T 大容量的SATA數據存儲硬盤。

部分視頻截圖效果：

現場安裝整體效果圖：
