一、高速公路建設監控施工難點

  高原丘陵區域在建高速公路，一般離現有的道路較遠，橋高、隧長、坡陡、挖填方工程量較大，交通極為不便，施工條件較差，離電信運營商布設的網絡較遠。一些項目管理方想建設監測監控信息系統，因傳輸網絡存在造價高、建設工期長、后續難維護等困難，而不得不作罷。

  武易高速公路北起楚雄武定樞紐立交，途經楚雄祿豐、昆明安寧，南抵玉溪易門，全長104公里，沿途多崇山峻嶺。指揮部所在地杭瑞高速安寧西收費站，離北端的武定樞紐立交六十余公里，離南端梅曾水庫四十余公里。

  武易高速公路指揮部從環保、質量、工期等角度出發，為建設綠色高速、優質高速，擬建監測監控系統。對祿豐哨箐水庫、易門梅曾水庫水質進行監測，適時在線監測、分析評價施工對水質的影響；在安豐營立交樞紐建設大氣環境監測系統，監測施工對大氣環境的影響；并在武定立交樞紐、勤豐營立交樞紐、安豐營立交樞紐、易門立交樞紐等節點工程建造視頻監控，輔助對施工安全、質量、進度等進行有效管理。

  武易高速監測監控系統，含視頻監控、大氣環境監測、水質監測三個子系統。系統所含2個水質監測點、3個大氣環境監測點、 9個視頻監控點分布如下：

二、各監測監控點分布區域圖如下：

  從上圖中可以看出，本項目待監測監控點很分散，網絡需覆蓋范圍跨度大，而且處于丘陵山區地帶，建設難度較大。實際上擬建的武易高速監測監控系統，核心是監測監控，難點是信息傳輸。

  如果采用Internet網，前端分散，都離公網較遠，不僅前期建設費用高昂，而且后續還要產生高額的流量費用。在云南申請固定IP，費用較高。如果采用4G傳輸，雖然網絡建設工程量很小，但后續流量費用也非同小可。

  為了解決信息傳輸難題，作了大量調查論證后，考慮用無線定向傳輸方案，建造一個無線局域網，集成傳輸水質監測、大氣監測、視頻監控三個子系統的信息數據，實現一網多用。

  在以往無線定向傳輸案例中，都是視距傳輸，這樣在本項目中，按常規至少要布設15個以上中繼點。這不僅會導致造價偏高，并且經多次中繼跳轉后，網絡帶寬也會有較大耗損，傳輸效果差強人意。

  各項難點對本項目擬用的無線定向設備提出很高要求， 經多方考察，采用分層搭建、集成組網的模式。前端采用百兆定向傳輸設備，在保障傳輸?shù)耐瑫r，降低建造費用；主干鏈路采用工業級千兆無線基站，并配套高增益微波天線，確保數據信息集成后能順利傳輸。

  各項難點對本項目的中繼點位選擇，也提出了高要求。中繼點不能太多，確保造價在預算可承受范圍，也確保無線局域網帶寬足夠傳輸監測監控信息數據，還得保障鏈路能遠距離順利接通。這存在很大的技術風險，微波很有可能受前行線路上的山體遮擋，致使前端的中繼點不能接收到數據信號，導致鏈路不通。

三、確定點位

  經過技術人員的現場勘查及點位采集，各監測監控區域結合公路走向圖、帶狀地形圖、現場測定坐標、谷歌數字地球確定位置，各中繼點盡量選在海拔高、通大車路或農用車路的位置，方便設備運輸及安裝。根據無線傳輸?shù)男枨螅庶c位選擇必須確保點位中間是可視無阻擋的。

四、衛星三維地圖：

五、中繼點位說明：

六、工地?zé)o線視頻監控方案
  根據現場需求及點位的確定，選用千兆基站無線網橋ST5801GB組建中心骨干傳輸鏈路，前端選用單模設備進行整合發射，中繼點使用雙模設備做中繼傳輸，前端監控點位及環境檢測設備通過百兆無線網橋?qū)?shù)據匯集到主鏈路，通過主鏈路傳輸回監控中心。根據現場的需求設計方案，如下圖：

點位鏈路設計圖：

無線傳輸方案結構拓?fù)鋱D

骨干無線網橋ST5801GB

傳輸示意圖：

現場安裝圖：

安裝無線網橋和監控攝像頭

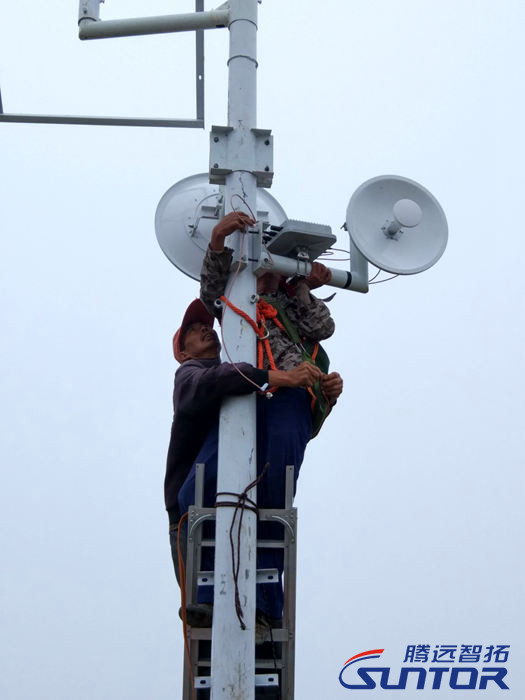

安裝無線網橋的天線

安裝太陽能供電板

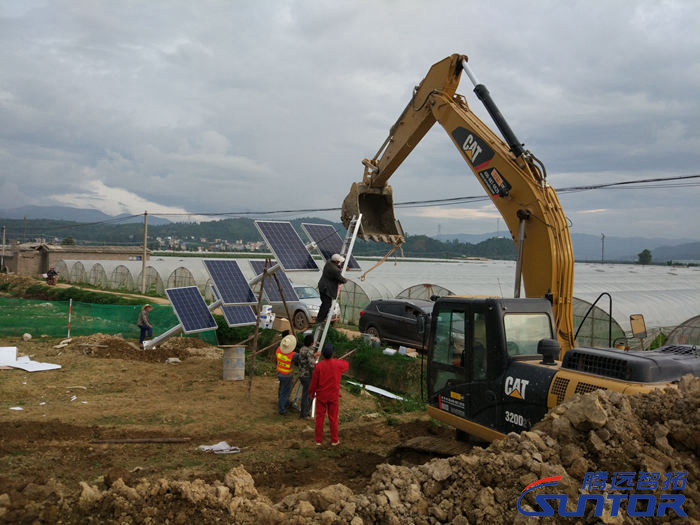

利用勾機豎立太陽能供電系統

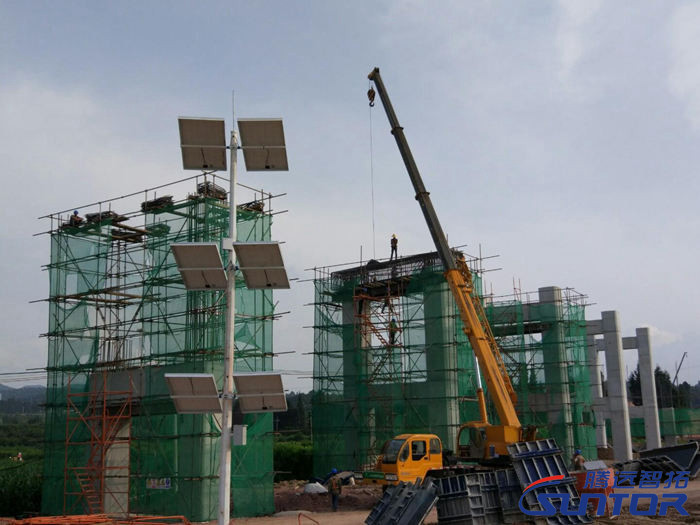

高速公路高架橋施工現場
