現場主要是一個大型的養魚場，養魚場的湖面周圍臨近很多村莊，因此時常有人下湖進行偷魚，對漁場主造成了不必要的經濟損失。為了有效防止偷盜現象，同時又可以遠距離的對自己的產業進行實時監控，客戶選擇了騰遠智拓的無線視頻監控傳輸設備。

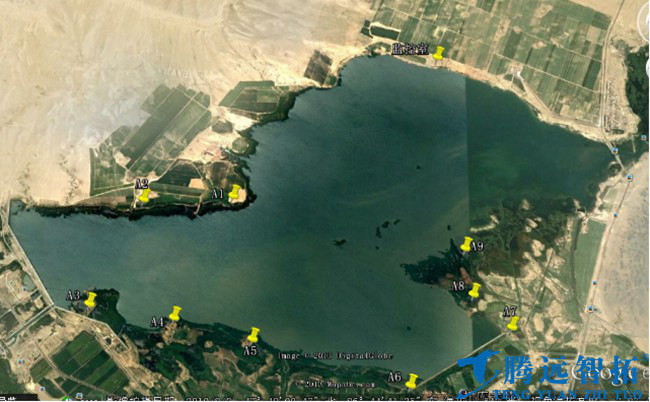

    首先，客戶需要把安裝的監控點位標注出來，如下圖：

    我們根據點位的分布情況，對現場做出了如下無線通信路線規劃，如下圖：

    不同的線條代表不同的無線通信鏈路，通過點對多點、中繼這兩種無線傳輸模式相結合，通過騰遠智拓的無線網橋設備將各個監控點的監控視頻無線傳輸回監控室。

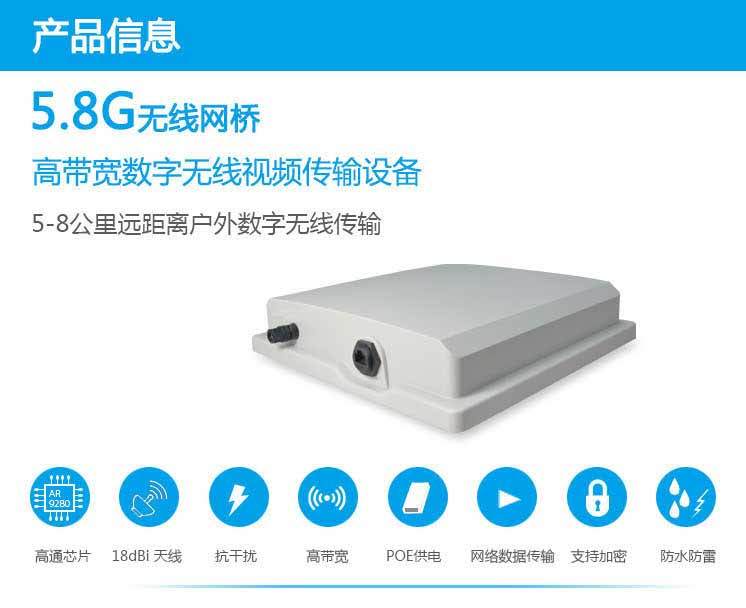

    該環境中，監控點與監控室之間，最遠距離超過了4公里，因此我們決定采用大功率無線網橋ST58T8G作為該無線傳輸系統的主要無線傳輸設備。

    如上圖所示，A3-A6共4個監控點通過無線網橋ST58T8G以1對4的模式傳輸?shù)紸7進行整合，然后A1、A2、A7、A8、A9則通過無線網橋ST58T8G以1對5的模式傳輸?shù)奖O(jiān)控室。

    由于現場沒有供電條件，但是陽光資源和風力資源非常豐富，所以我們采取風光互補供電系統來給該無線傳輸系統里的所有設備進行供電。

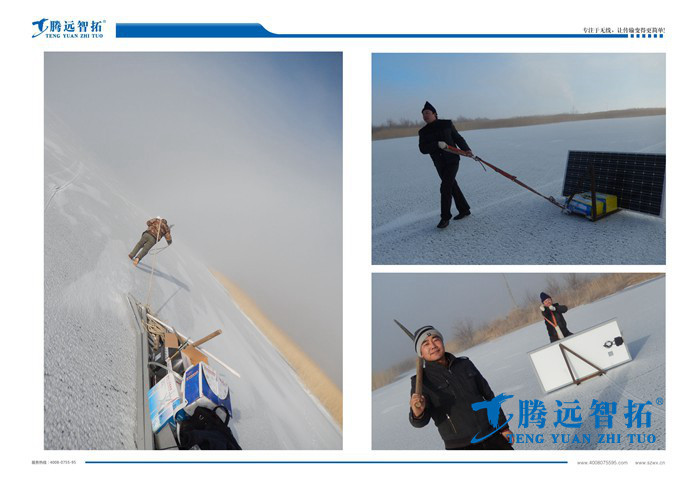

1、在結冰的湖面上運送無線傳輸系統器材：

2、戳開冰面，挖洞立桿

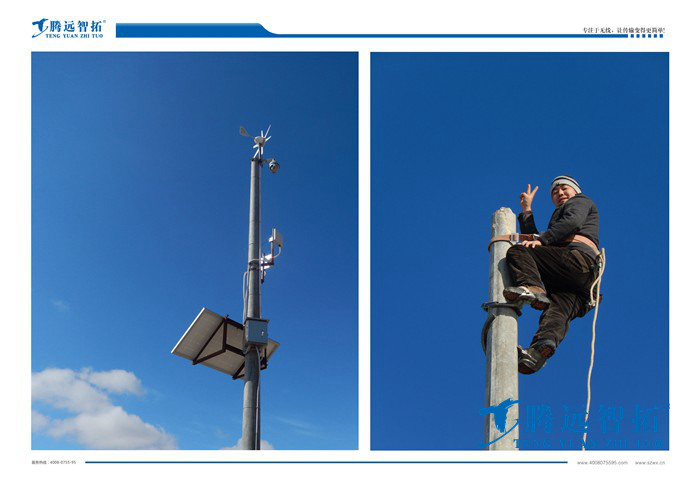

3、在監控桿上安裝監控攝像頭、無線網橋、風光互補供電系統等設備

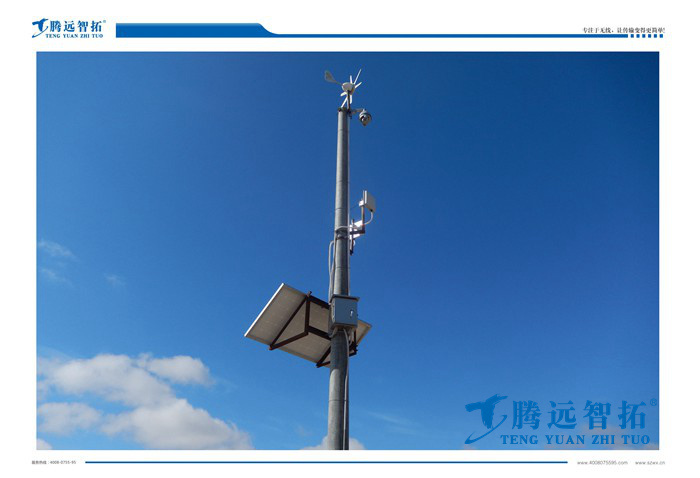

4、安裝完畢后的監控桿

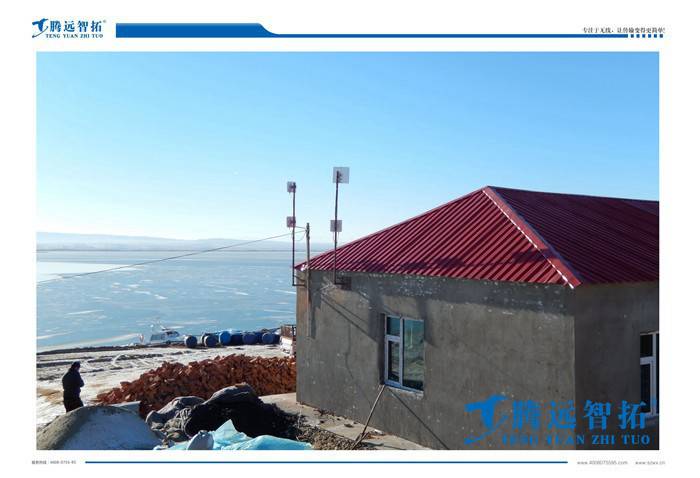

5、監控室的無線網橋接收端

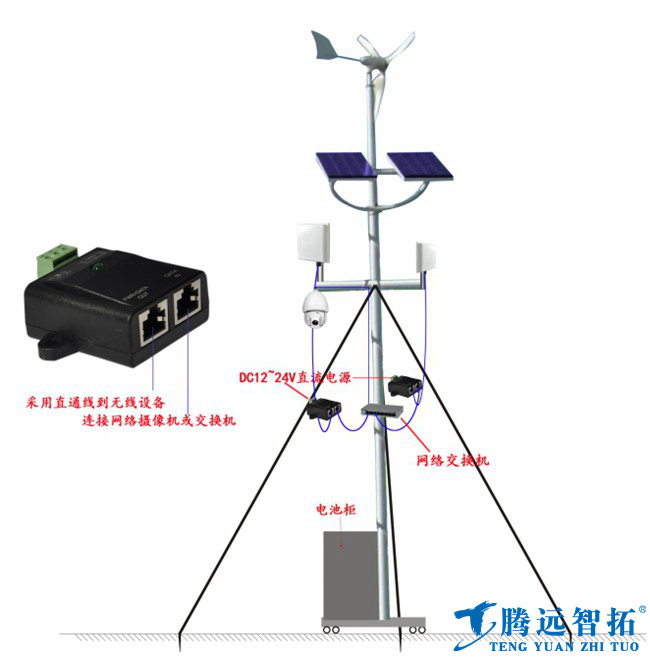

SP1、監控點示意圖：

SP2、監控點+中繼點示意圖：
