在視頻監控系統中應用無線網橋，給布線困難的地方帶來了方便，數字攝像機安裝在電梯中，一般都是采用無線網橋，不再使用視頻解碼器，今天重點談?wù)劅o線網橋在電梯監控中的應用。

電梯監控行業現狀分析。

一般的電梯安全監控系統大多是傳統的電纜監控系統，它是以電梯隨纜為電梯內部的相關設備提供電力，并將電梯內部的監控視頻、事故發生的報警信號傳輸?shù)诫娞輧?nèi)部的監控中心，實現一纜多用。

然而，這個模型有一個缺點。即隨著電梯的不斷運行，隨纜會不斷被磨損，如不及時維修、更換會導致纜繩斷裂。因而，隨纜的定期更新、維修就成了電梯的周期性工作，增加了維修費用。

此外，如果由于電纜的損壞、斷線而造成電梯故障，電梯內的監控錄像就不能通過電纜傳送回安保中心，保安人員無法從監視系統得到電梯內部的情況，從而妨礙電梯的搶修和受困在電梯廂內的救援工作。

升降機的無線傳輸要求。

電梯監控行業需求分析。

為解決電梯中因電纜斷線而不能獲得監控視頻圖像的問題，無線視頻監控系統是一種較好的選擇。該系統具有安裝簡單、維護方便、抗干擾性強、維護費用低等優點，消除由于隨纜故障而無法獲得內部監控圖像的問題，從而大大提高了電梯的安全性能。采用電梯無線視頻監控方案，為提高電梯的安全性，保障電梯乘客的生命安全做出貢獻。下面是這個電梯無線視頻監控系統的介紹：

無線傳輸系統的優點。

自動電梯監控的優點。

①安裝簡單，不需布線，因地制宜。

②工期短，節省時間，維護簡單。

③適用范圍廣，穩定，傳輸距離遠。

④靈活，易于擴展，不易出錯。

電梯無線傳輸系統的構成。

項目分析：

升降機目前受到的干擾主要是：

1、電源干擾：由于本機所使用的攝像機電源取自電梯380伏的電源，而電梯采用的是變頻電機，故對攝像機以及傳輸線產生影響；

2、變頻電機的干擾：視頻信號是0~6兆，而變頻電機產生的干擾頻率在0~11兆之間，對視頻信號造成直接干擾；

3、控制器對視頻信號的干擾：電梯內部的控制部分(包括上下開門關門等動作)約為11兆左右的控制器，一旦啟動，將不停的發送控制信號和11兆的控制波，此控制信號將對視頻隨行電纜產生干擾。

4、電扇及燈光對視頻信號的干擾：電梯內照明采用電子振蕩燈管，工作時可引起50hz的工作，并產生多個頻率干擾，使電梯內部的燈光受到干擾；

節目設計：

該方案針對電梯的無線安全監控采用2.4G無線網橋。本裝置具有很強的抗擾能力，適合電梯高清無線視頻監控，達到優質的傳輸效果。

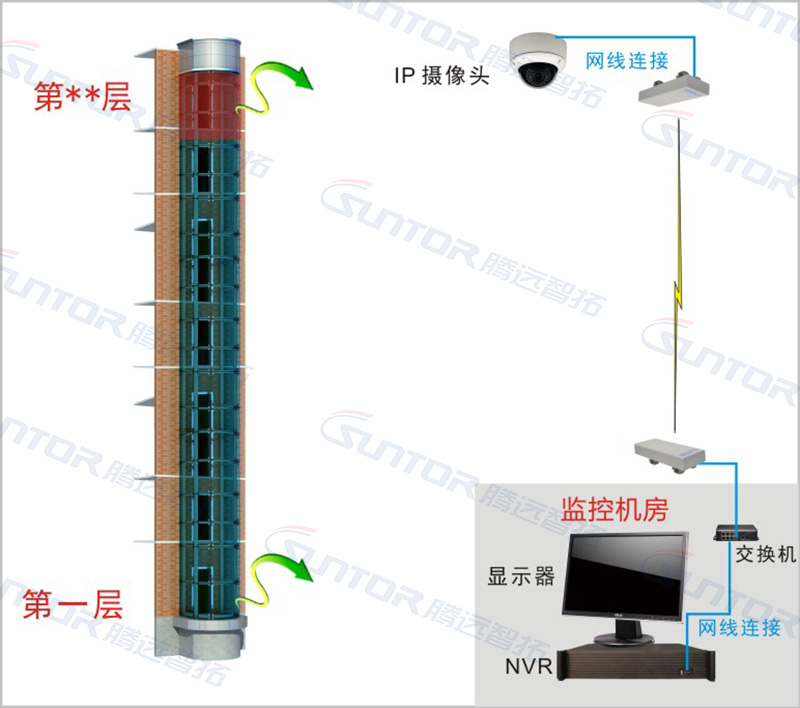

網橋發射端固定在電梯轎廂頂部，電梯內的視頻信號通過網線傳到轎廂頂部發射端網橋；電梯井頂部安裝接收端無線網橋，再接入后端存儲設備完成整個電梯監控系統。
