方案背景：

隨著國民經濟的高速發展，各行各業對電力的需求量越來越大，對供電部門提供電力供應的質量（穩定性、不間斷性及伴隨服務）要求也越來越高，因此遠距離高壓輸電線路的電網運行的安全性顯得尤為重要。目前影響高壓輸電線路運行安全的因素主要有以下幾個方面：

1、人為外力破壞塔基嚴重影響輸電線路安全。近年來隨著金屬材料的上漲，不法分子大量偷盜電力鐵塔塔材、斜拉線等設備，導致塔基倒塌，輸電中斷，嚴重影響了輸電線路的安全。

2、惡劣的冰災天氣嚴重影響輸電安全。2007年底的冰災讓人們重新認識了覆冰的危害，大量的覆冰導致導線壓斷、塔基倒塌，嚴重影響了輸電線路的安全。

3、施工現場塔吊、車輛等設備穿越城區架空線路嚴重影響城區架空線路的危害。經濟的高速發展導致城區施工現場越來越多，塔吊、車輛等超高設備穿越城區架空線路直接導致導線切斷，同時高壓也會造成車毀人亡的情況，嚴重影響了輸電線路的安全。

4、林區高樹成長壓線嚴重影響嚴重影響輸電線路安全；林區樹木隨著成長會越來越高，經常會壓到穿越林區的導線，導致導線壓斷或短路，嚴重影響了輸電線路的安全。

5、偏遠山區、林區人工巡線困難的線路也是影響輸變電線路安全的一個因 素；定期的巡線是保證輸電線路安全的一個重要手段，然而穿越偏遠山區、林區的線路人工巡線非常困難，無法確定輸電線路是否存在安全隱患，也將嚴重影響了輸電線路的安全。

6、塔基周圍挖沙石、挖土方破壞塔基的地基也是影響輸電線路安全的一個 因素；塔基周圍經常有挖沙石、玩土方的情況，一旦接近地基就有可能影響塔基的穩定，也將嚴重影響了輸電線路的安全。

電力無線傳輸系統設計原則

1.先進性原則

采用先進的設計思想，選用先進的網絡設備，使網絡應用在今后一定時期內保持技術上的先進性。

2.開放性原則

網絡設計及網絡設備選型遵從國際標準及工業標準，使網絡具有高度的開放性和所提供設備在技術上的兼容性。

3.可伸展性原則

網絡設計在充分考慮當前情況的同時，必須考慮到今后較長時期內業務發展的需要，留有升級和擴充的可能性。充分利用現有通訊微波資源，為以后擴充到更高速率提供充分的余地。另一方面，還必須為網絡規模的擴展留有充分的余地。

4.安全性原則

網絡系統的設計必須貫徹安全性原則，以防止來自網絡內部和外部的各種破壞。貫徹安全性原則體現在以下方面：

5.可靠性原則

網絡系統的設計必須貫徹可靠性原則，使網絡系統具有很高的可用性。

6.可管理性原則

 網絡系統應具有良好的可管理性，使得網絡管理人員能方便及時地掌握諸如網絡拓?fù)浣Y(jié)構、網絡性能統計、網絡故障等信息，能簡便地對網絡進行配置和調整，確保網絡工作在良好狀態。

現狀和需求分析

電塔處于人煙稀少的山區，公網通信信號大多無法覆蓋，在面自然災害，需要為電塔提供專用可靠的無線傳輸網絡。

防范自然災害以及人為破壞提供視頻支撐。

高壓電塔視頻無線傳輸解決方案

3.1現場分為A、B兩個塔，距離分別為4km、8km，兩塔分別采用了點對點進行傳輸，每座塔一路?？蹈咔迩驒C(jī)，采用無線網橋來進行傳輸。

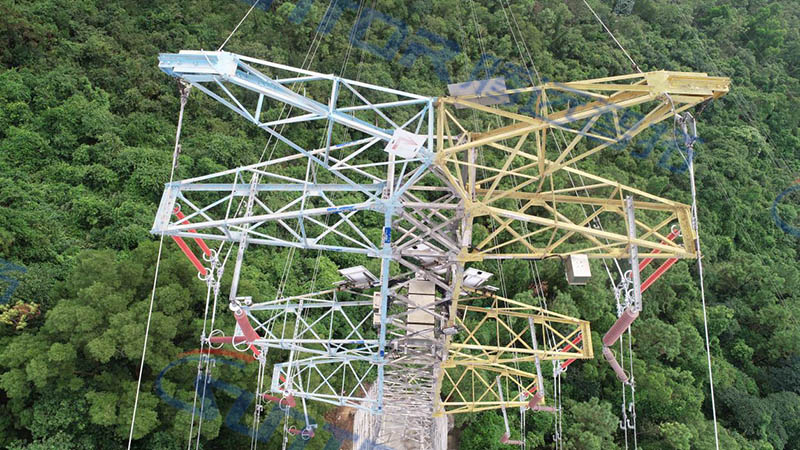

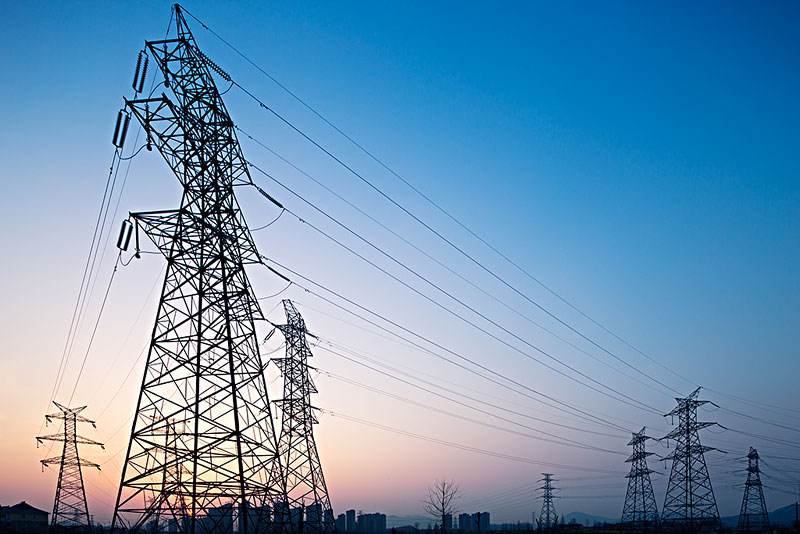

高壓電塔安裝位置

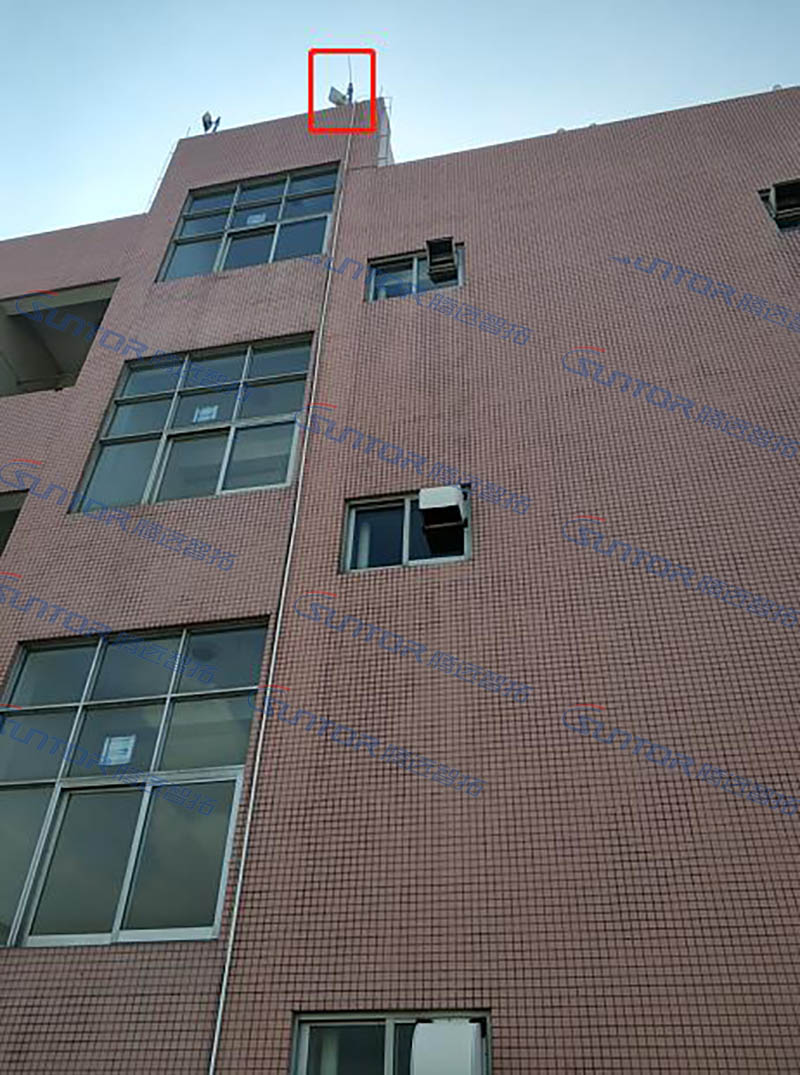

監控視頻中心接收端

5.8G工業級無線傳輸設備

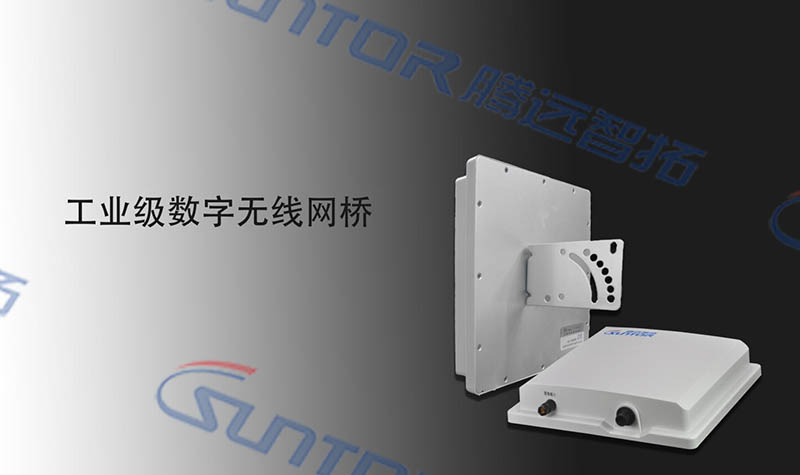

產品外觀

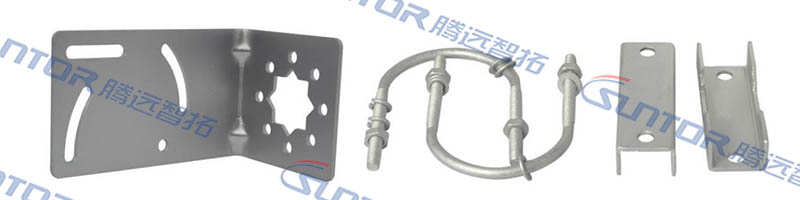

固定夾碼

產品概述

ST58T8GproA高功率室外型無線網橋，具有工業和信息化部認證的無線電發射設備型號核準證。設備專為惡劣環境工作場景而設計，提供電路板級別的防水標準，內置18dBi天線，傳輸帶寬10km可以穩定在99Mbps（網口最大100Mbps，工業設計）。

該設備支持基站模式、點對點橋接模式、 用戶站模式，不同模式之間的配合可實現不同的功效，可以做點對點傳輸、點對多點傳輸、自動漫游切換傳輸。支持5MHz、10MHz、15MHz,20MHz、30MHz、40MHz、52MHz, 7種頻寬模式，滿足不同網絡傳輸要求。

該設備支持中英文界面，操作簡單，去掉了繁瑣的操作方式，使調試更加快捷方便，有利于快速部署，非常適合工程技術人員的快速上手。供電采用DC12~24V寬電壓輸入設計，而且設備實際功耗＜5W，在野外無市電的情況下可靈活搭配蓄電池、太陽能、風能等多種供電方式進行工作。

產品特點

l 抗干擾能力強：軟件檢測現場射頻信號及足夠的頻率資源提高了抗干擾能力，在復雜電磁環境中有更好的性能表現

l 支持多種那個操作模式：基站模式/用戶站模式/橋接模式/漫游模式

l 快速漫游切換功能：實現一個移動用戶端與多個固定基站端快速漫游切換功能。

l 傳輸速率穩定：支持點對點、點對多點傳輸，傳輸速率穩定100Mbps

l 中英文界面操作：支持中文、英文界面操作

l 支持無線信號掃描：支持工具掃描周邊頻點，方便工程人員調試安裝

l 功率可調：發射功率可調，最高可達27dBm

l 7種工作頻寬：5MHz、10MHz、15MHz,20MHz、30MHz、40MHz、52MHz，方便在不同的工作環境中靈活搭配使用

l 支持坐標位置手動定位功能：客人可以在設備內輸入設備的實時坐標位置

l 支持在線地圖顯示功能：可以在地圖上顯示在線設備的不同位置狀況和連線狀況

l 寬電壓工作：支持DC12-24V POE供電方式

l 定制開發：支持產品外觀定制開發，根據不同使用環境量身定制，滿足用戶需求

技術參數

產品應用場景
