第一章 總體設計方案

21世紀是一個工業信息化高速發展的時代，科技的發展給人們生活帶來了很多方便。人與人之間的通信越來越簡單快速。無線傳輸的應用環境也越來越廣泛，安防監控已經變得高度智能化。智慧農業的安全防范也越來越智能。下面就是無線網橋在某地區智慧農業的無線應用。

現場情況描述：

現場是周長9km，總共120個監控點位，350路圖像。因?yàn)槊娣e較大，布線成本高而且不方便，為了現場生產安全，所以全部采用無線傳輸?？紤]到成本，全部安裝網絡高清槍機，農業場地四周立75個桿，一個桿上裝4個攝像機，2個照周界圍欄，2個照基地里面。剩下的45個立桿主要是照基地里面的環境，一共裝50路圖像。監控點離監控中心最遠不超過2KM，立桿間的距離不超過150米。

無線傳輸方案介紹：

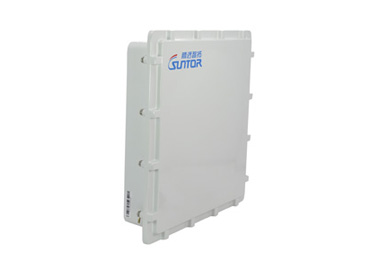

因?yàn)楝F(xiàn)場有120個監控點每個點位有2-4路圖像，需求帶寬比較大，2.4G無線設備不能滿足高帶寬需求，4G公網設備后期產生費用較高。所以考慮采用5.8G的數字無線傳輸設備。最遠監控點離監控中心只有2KM距離，由于現場點位比較多所以采用區域劃分來進行配置，120個點位劃分為6-10個區域進行傳輸所以決定前端區域發射端及匯聚點全部采用數字無線網橋ST5812H-AN做一對多傳輸匯聚，區域圖像匯聚后再通過主干線ST5818G-AC傳輸至監控中心。

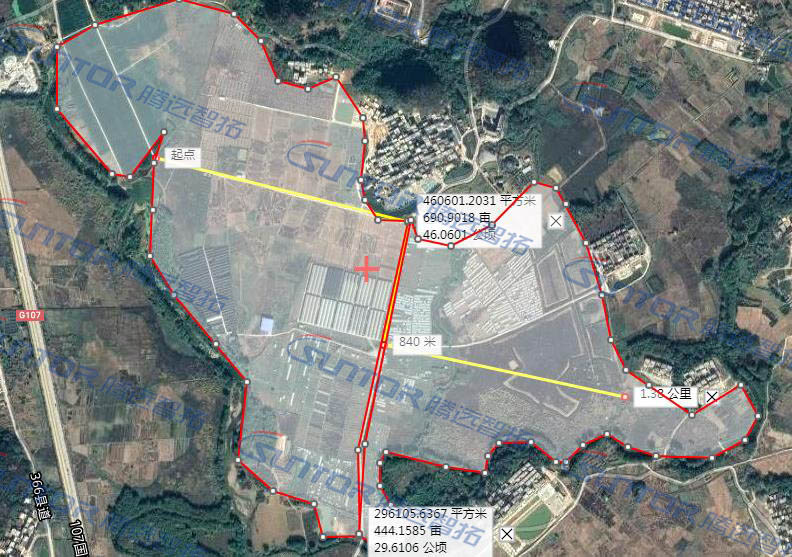

農場現場示意圖

每個桿子直接用一臺ST5812H-AN發射將立桿路圖像到區域匯聚點，區域匯聚點到監控中心用ST5818G-AC做主干接收（一臺設備接收30-60路圖像）。最后所有圖像通過交換機整合，上后臺網絡并連接NVR進行本地存儲觀看和遠程平臺觀看。

第二章 總體設計方案

一、本設計的特點及亮點

系統功能特點說明

l 實用性強

根據用戶需求，系統充分考慮了現場的實際應用情況，監控前端均采用數字無線視頻傳輸設備，可直接連接數字高清攝像機，采用無線的傳輸方式，將大大提高現場布局的靈活性與快捷性，避免了大型機械設備對傳統監控線路的碾壓?jiǎn)栴}，同時是監控點與接收點之間相對是直線傳遞，避免了繞線施工的問題。

可靠性原則

系統的安全可靠運行是整個系統建設的基礎。為了確保整個系統能夠穩定工作，系統采用的硬件設備均為市場上的主流產品,達到行業入網的技術標準。并從系統結構、技術措施、系統管理、廠商技術支持及維修能力等方面著手，確保系統運行的可靠性和穩定性，達到最大的平均無故障時間。

l 先進性原則

本系統設計立足于先進技術，采用先進的控制技術、網絡傳輸技術、視頻壓縮技術及視頻傳輸技術，從而使行業監控系統的建設達到和具備國內先進水平。軟件平臺采用國際最新的科技成果，從而保證在技術上處于領先地位，保證系統在建成后一段時間內不會因技術落后而大規模調整，并能夠通過升級保持系統的先進性，延長其生命周期。

l 標準化、開放性原則

本系統設計采用標準的通信協議，以確保整個系統的各種軟件、硬件均符合相關的國際、國內標準，保證業務、功能、界面、內容的高度統一化和標準化，從而達到服務的規范化和管理的高效性。

可擴展性原則

系統采用模塊化設計方法，可根據系統容量的不同靈活部署設備。另外采用分布式部署，滿足系統平滑擴容的要求，通過采用通用的標準協議，可實現同構系統或異構系統之間的互聯互通。

安全性原則

系統采用成熟的、穩定的、完善技術設備，具有一致性、升級能力，能夠保證全天候長期穩定運行。在系統故障或事故造成中斷后，能夠確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。

在本次視頻網絡監控系統建設中，工程標準、規范；驗收標準、規范等必須完全符合所有中華人民共和國現行的條例及規范。我們將遵循的行業規范與標準至少包括：

《安全防范工程技術規范》GB50348-2004

《安全防范系統驗收規則》GA308-2001

《安全防范系統通用圖形符號》GA/T74-2000

《視頻安防系統技術要求》GA/T367-2001

《計算機軟件開發規范》GB8566-88

《電子計算機機房設計規范》GB50174-93

《安全防范工程程序與要求》GA/T75-94

《中華人民共和國公共安全行業標準》GA38-92

《以太網100BASE-T標準》IEEE802.3x

《智能建筑設計標準》GB/T50314-2000

《安全防范報警設備安全要求和實驗方法》GB16796-1997

方案優點:

有線監控、無線傳輸比較：

系統優勢

1、綜合成本低，只需一次性投資，無須挖溝埋管，特別適合室外距離較遠及已裝修好的場合；在許多情況下，用戶往往由于受到地理環境和工作內容的限制，例如山地、港口和開闊地等特殊地理環境，對有線網絡、有線傳輸?shù)牟季€工程帶來極大的不便，采用有線的施工周期將很長，甚至根本無法實現。這時，采用無線網可以擺脫線纜的束縛，有安裝周期短、維護方便、擴容能力強，迅速收回成本的優點。

2、組網靈活，可擴展性好，即插即用，網絡管理人員可以迅速將新的監控點加入到現有網絡中，不需要為新建傳輸鋪設網絡、增加設備，輕而易舉地實現遠程視頻監控。

3、維護費用低，無線網絡維護由網絡提供商維護，前端設備是即插即用、免維護系統。

4、系統功能強大、利用靈活、全數字化錄像方便于保存和檢索。根據監控中心存儲空間的大小、圖像采集的尺寸、質量和頻率，可記錄長達幾小時到幾個月的錄像數據。用戶可對記錄下來的錄像數據進行播放、定位及快放、慢放等操作。

5、在網絡中的每一臺計算機，只要安裝了客戶端的軟件或通過IE瀏覽器，賦予不同級別的用戶不同的權限，所有用戶只能在授權范圍內進行操作。

6、監控人員可任意控制和觀察某一攝像頭采集的實時動態圖象場景，遠程調節攝像頭的焦距、光圈、景深，控制云臺全方位單步微調或連續快調。

7、多畫面顯示、監控中心顯示屏的畫面可單畫面，多畫面循環顯示，也可手動單畫面顯示切換。

8、遵循全球統一的技術標準和通訊協議TCP/IP，可以進行跨地域的遠程實時監控。

9、安全性較高，無線網絡具有ESSID、MAC地址過濾及WEP加密等安全措施。
