一、現場概述

    昌都縣位于中國西部西藏自治區東部，處于地勢較高的位置，海拔平均在3500米左右，縣城區面積565平方千米。縣城區有四個重要出入口，分別為東西南北四個門，昌都縣公安部門為了更好的管理和維護治安，在四個門口和巡邏車上分別安裝了模擬攝像機。四個門中的監控點位看不到監控室，中間有許多阻擋，但公安不遠處有一座移動塔可以看到四個門的監控點及公安總部的監控室。

二、客戶需求

    監控室離東西南北四個門的距離都是比較遠的，其中最遠的是西門，距離5.5公里。公安部門需把四個門攝像機的圖像視頻和以監控室為中心的周圍4公里的公安巡邏車上的圖像視頻傳輸?shù)娇偙O(jiān)控室。監控室的工作人員可以清晰的看到和隨時控制四個門和公安巡邏車上的攝像監控。

三、無線傳輸系統方案設計

    通過客戶的需求我們公司給客戶制定了一套方案，由于四個門的攝像機監控是固定的，而巡邏車上的攝像機監控是移動的，公司采用了兩種設備。一種是5.8G工業級的無線傳輸網橋ST5802置27DB拋物面天線10臺（4個門到中繼點各一對，中繼點到監控室一對），一對一最遠距離可以達到6公里。
    另一種是10W的移動視頻傳輸設備一套。前端四個門的視頻監控點分別用四臺8301F的編碼器轉換成數字號，再經過網線傳輸?shù)絊T5802傳輸設備上?？梢钥吹降囊苿铀橹欣^點，四個門傳輸過來的數字視頻監控數據分別通過四臺ST5802設備接收再匯總到一臺網絡交換機，再連接到移動塔上的中繼點設備ST5802發射，經過無線傳輸?shù)奖O(jiān)控室樓樓頂設備進行接收，然后由網線連接到總監控室。
    這樣前端四個門的監控視頻通過無線傳輸系統直接就到了總監控室。對于移動的巡邏車上的視頻監控，在監控室的接收端放一臺動視頻接收機，用饋線連到7樓樓頂架設的一個玻璃鋼全向天線。巡邏車內放一臺10W的發射機，車頂外接一個增益的全向玻璃鋼天線，一般阻擋物下，信號可以覆蓋周圍5公里以內。通過移動視頻傳輸系統的發射到接收巡邏車上的攝像機，就可以清晰的傳輸?shù)焦部偛康谋O(jiān)控室。

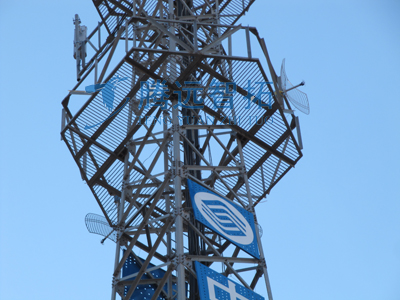

圖1-1 中繼點移動塔上的設備及拋物面天線

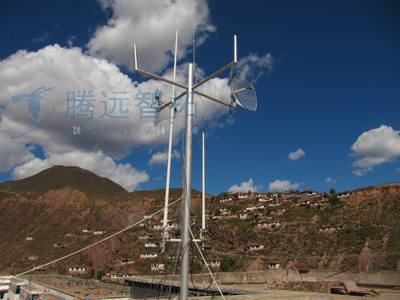

圖1-2 監控室樓頂?shù)膾佄锩嫣炀€及全向天線

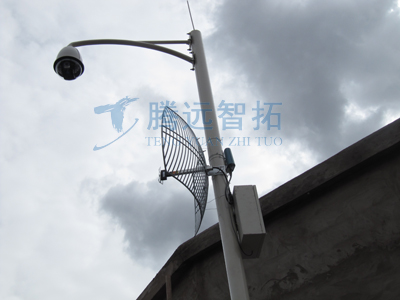

圖1-3 西門監控點

四、注意事項

A、所有設備做好防雷、防水措施，架裝天線的支架和鐵塔應與接地系統良好連接。

B、安裝前對每臺設備近距離測試，確保設備安裝前通信正常

C、遠距離采用無線傳輸時，需采用專業儀器測試發射接收方位，確保天線角度絕對精確

D、發射端位置比較低，中繼點較高，應注意高處天線向下稍低，低處天線稍向上抬高
