一、現場概述

    長安錦繡農民公寓是一個在建中的別墅小區。由于小區內部有一部分業主已經在給建好的別墅進行精裝修，一部分業主房屋還在建中，所以造成小區內部人員混雜，建筑裝修物料大部分在房間外面堆放，容易造成物料丟失，所以迫切需要一套公寓無線視頻監控系統來維護當地治安。

二、方案設計

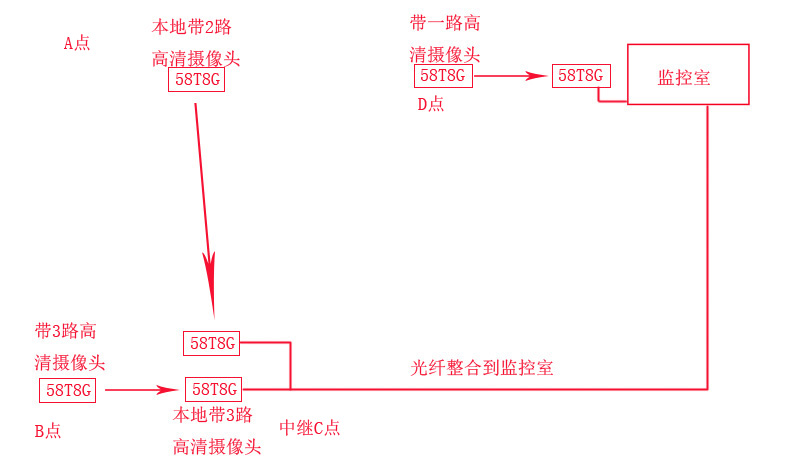

    我公司應客戶要求給小區內部做一個無線傳輸系統，根據現場勘查后做出簡易方案圖如下：

     現場A點整合2路高清攝像頭，用一臺5.8G的數字無線網橋58T8G設備發射到中繼點C。B點整合3路高清攝像頭連接到一臺網橋58T8G傳輸到中繼點C點。C點本地原有3路高清攝像頭，在整合AB點傳輸過來的5路攝像頭一共8路高清數字信號通過轉換器用光纖傳輸到監控室，中繼點使用光纖不適用無線網橋的原因是：C點到監控室之間有一處土堆阻擋，土堆是旁邊建筑工地堆放起來的，并還在繼續堆高中，所以這里使用光纖有線傳輸到監控室。D點的一路監控圖像到監控室之間通視，所以做“一對一”無線傳輸到監控室。

出現問題及解決方法　　

    設備安裝完畢3個月后，突然出現A點的監控視頻資料出現卡屏等現象。等我方技術人員去現場檢查后發現，是中繼點接收A點的數字網橋天線微波發射面被移動，所以造成監控視頻出現卡屏。現場經我方技術人員協助，重新調整天線方向后，后端監控室畫面恢復正常！

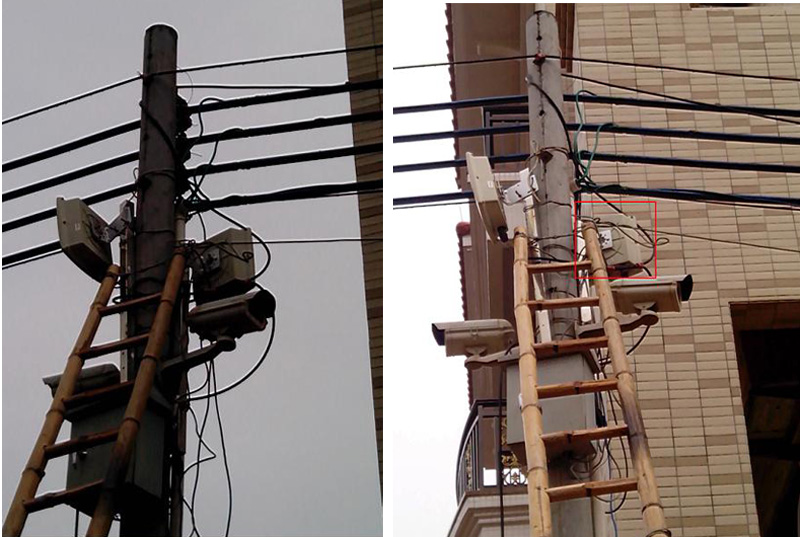

 上圖中畫紅框處，即是天線方向對錯的網橋
