一、現場情況

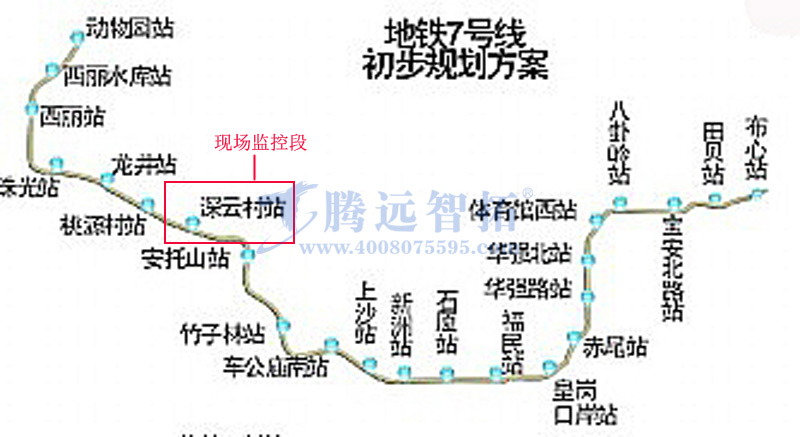

　　深圳地鐵7號線屬于地鐵三期工程，近期已經動工，部分選址地段的樹木已經開始遷移工作，地鐵7號線將于2017年交付通車，命名為西麗線，工程起自南山區麗水路，終至羅湖區太安路，線路長度約29.962km。

二、客戶需求

　　現場隧道工程正在施工中，客戶要求給隧道施工位置安裝一高清無線攝像機，在隧道入口處的管理處能實時監控現場圖像。由于隧道在建中，走線路的話，隨著工程進度的深入，需要隨時延長線路，大大增加施工的繁瑣度和人力物力的消耗。所以客戶要求我公司給施工現場安裝一套數字無線監控視頻傳輸系統。

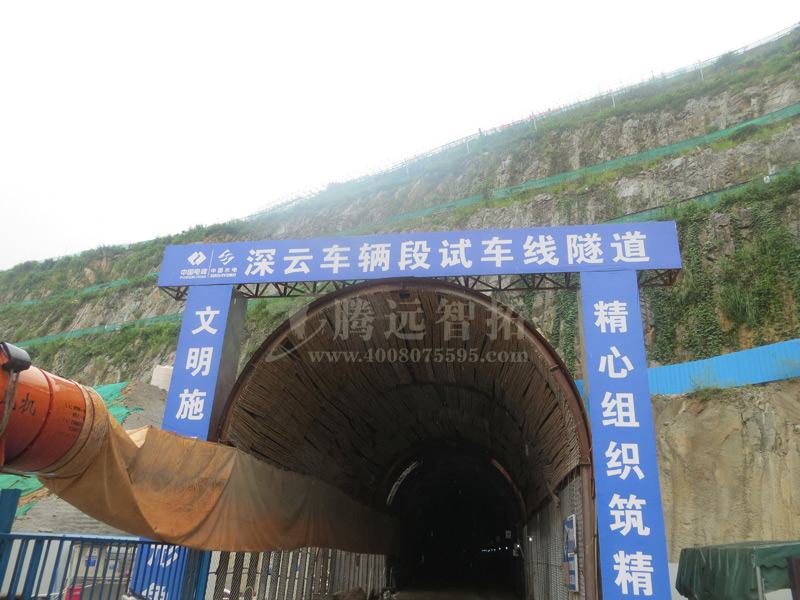

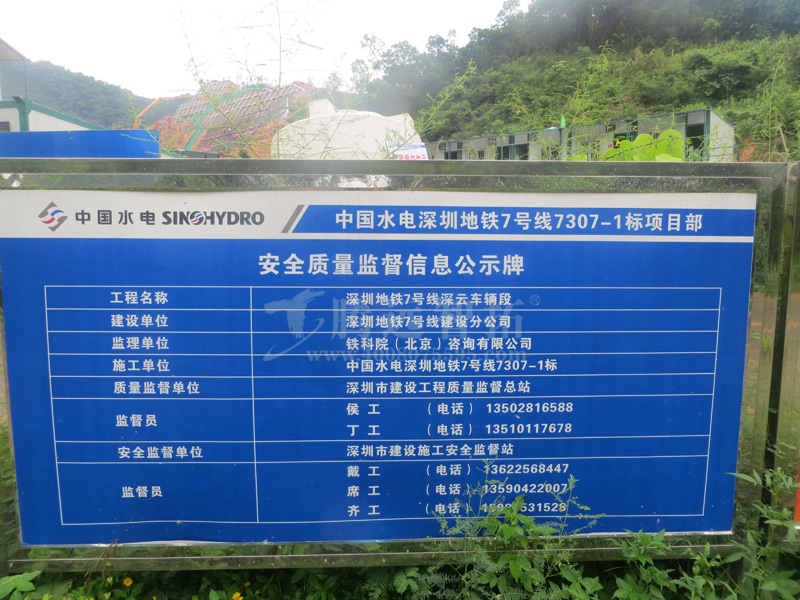

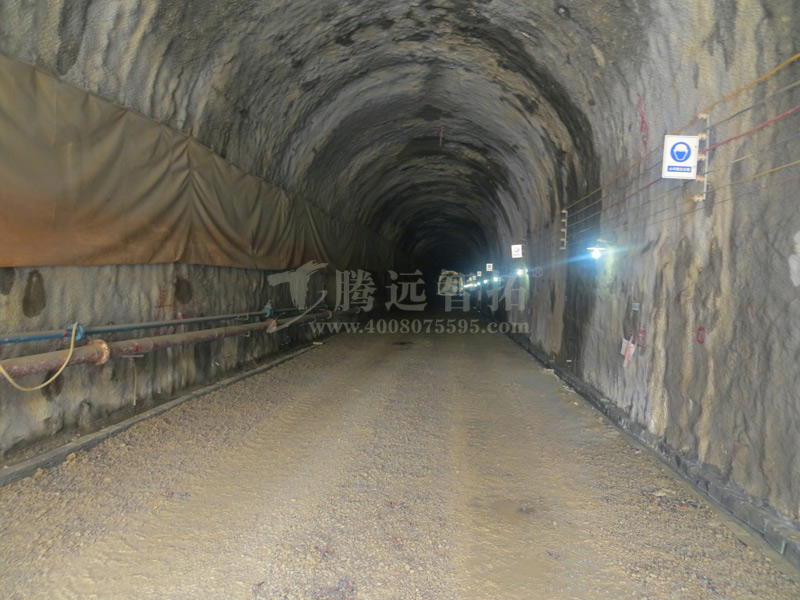

　　現場圖片：

三、方案設計

　　根據現場勘察發現，隧道呈直線狀，無任何彎曲弧度，非常適合做無線視頻監控。隧道總長度大概在2--3KM之間，所以我公司給客戶配置ST-2510AW-N這臺設備。是一款性價比非常高的傳輸裝置，同樣具有外置天線和多功能一體設備。采用1T1R方式，支持802.11bgn工作方式,最高帶寬支持150Mbit?？蓲呙柚車臻g相關無線信號源及信號強度，便設備的快速部署。支持點對點、點對多點通信布局，用戶可根據實際狀況進行搭配，實測距離5km，搭配27.5Mbit天線，選擇24dBm拋物面。

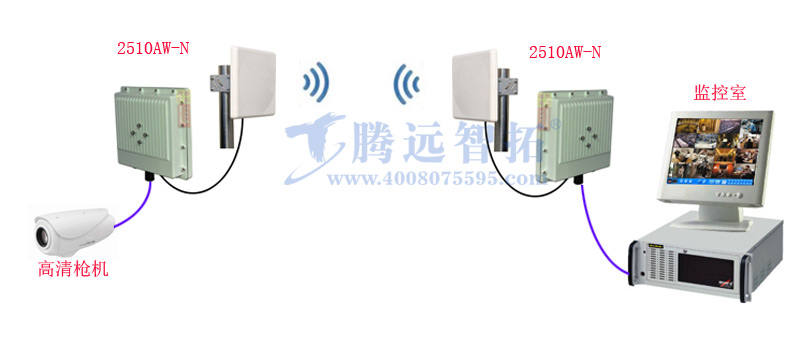

    方案簡易圖：

四、工程項目施工及故障排除

    客戶前期安裝時，不小心將設備內部參數調亂，造成安裝完畢之后設備不通訊。要求我方技術人員到達現場進行指導?，F(xiàn)場維護時發現設備內部參數MAC地址、頻率被改亂，將設備恢復出廠之后重新調試參數，設備既通訊正常。由于發射端和接收端都在隧道墻壁的一邊，在無線設備發射端和接收端之間的墻壁上有許多金屬制的指示牌，造成阻擋影響后端圖像穩定。將發射端和接收端的天線支架延長，錯開中間的金屬指示牌，大大改善了監控圖像的流暢性。

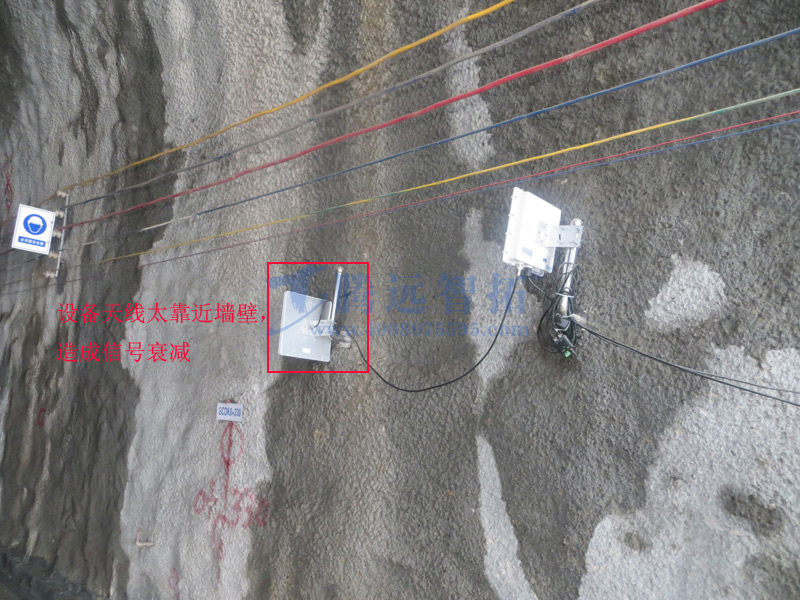

    現場安裝圖片：

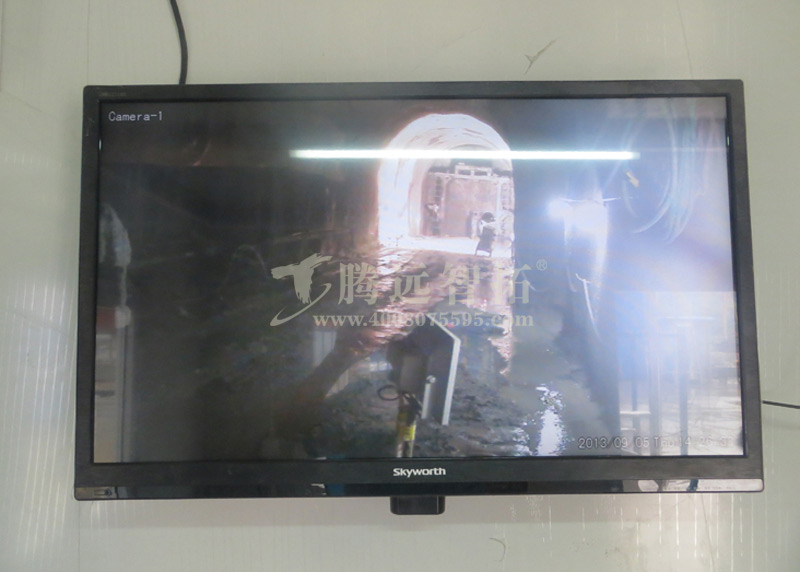

    監控室畫面：

五、注意事項

    我公司設備在出廠前會按照客戶要求調試好所有參數，并配有安裝調試說明，一般只需要將設備安裝好供上電就可以使用。如果客戶要修改參數可聯系我公司技術人員，在我方技術人員的幫助下修改參數。
