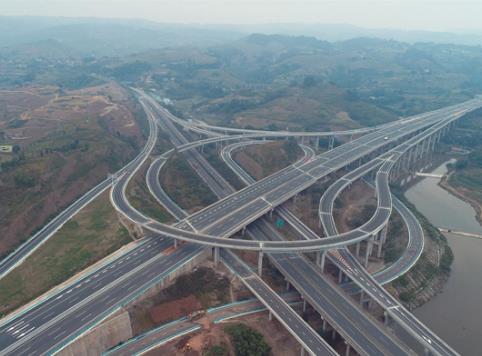

成宜高速（圖片由四川省交通運輸廳提供，僅供參考，侵刪）

一、現場描述：
    主機室與一號大門距離500米，主機室位置要低于所有攝像機位置4米左右。一號大門與停車場距離4000米。一號大門與三號門距離6000米。一號大門與二號大門距離3000米，中間有一小土丘，土丘高度位10米左右。公路寬度為8米寬，要求不能采用在公路上橫跨開槽布線。每處監控布置旁有8米高度的鋼制燈桿可以利用。此次場地為綠化風景區，地形基本平整，但樹林較多。

二、施工期監控布局圖：

三、無線視頻監控傳輸設備需求
    由于監控環境的特殊性，道路交通布線困難，但又必須把所有監控視頻傳回主機室，實現實時監控。無線傳輸以其自身的靈活性高，擴展性強，維護簡單等優點，被許多安防工程公司廣泛采用。

四、無線視頻監控工程方案設計思路：
    根據客戶的需求，我公司設計了一套先進的數字無線視頻監控系統。整個系統采用我公司2.4G頻段的ST2510AW和5.8G頻段的ST58T8G、ST58T8G-N工業級數字無線視頻傳輸設備。
    三號大門：檢票口5和車輛檢票處通過有線整合用一臺ST58T8G發射，一號大門車輛檢票處一臺ST58T8G(一對一)接收；檢票口6用一臺ST58T8G發射，一號大門車輛檢票處一臺ST58T8G(一對一)接收；
    停車場兩臺攝像機通過有線整合用一臺ST58T8G發射，一號大門車輛檢票處一臺ST58T8G(一對一)接收；
    二號大門：開票室和檢票口3處通過有線整合用一臺ST58T8G發射，檢票口4一臺ST58T8G發射，一號大門車輛檢票處一臺ST58T8G-N(一對二)接收；
    一號大門：檢票口2一臺ST58T8G發射，一號大門車輛檢票處一臺ST58T8G(一對一)接收；一號大門處檢票口1拉有線到一號大門車輛檢票處整合；
    一號大門車輛檢票處把所有整合圖像用一臺ST58T8G發射到主機室，主機室用一臺ST58T8G(一對一)接收，進NVR觀看。
　　　
連接圖如下：

五、設備清單：
