一、現場概述

    森林防火常年抓，保護森林靠大家。愛護森林，保護森林是我們每個公民的職責和義務，需大家積極參與、自我監督共建美好家園。海南省保亭縣為防止森林火災的發生，需在山上安裝兩臺遠距離的激光攝像機，對周圍的森林區域進行覆蓋式的掃描偵測，把視頻圖像通過數字無線網橋傳輸?shù)娇h林業局監控室。

二、客戶需求

    山上監控點離林業局監控室距離約為10千米，不方便布線，且供電也不方便，無線視頻監控全采用數字無線網橋傳輸，山上所有設備供電采用太陽能和風能發電，并且需要配置可以給設備連續工作7天的蓄電池作為備用電源。監控室工作人員可以實時地看到山上攝像機偵測到的信號，并對攝像機執行無線遠程控制。

三、省森林防火無線傳輸系統方案實施

    勘察現場之后，山上無線信號無法直接傳輸?shù)搅謽I(yè)局，中間剛好被一座高樓擋住，需要通過一次中繼轉接，中繼點必須能看到監控室還能看到山上的監控點位。中繼點選擇位置在監控室附近的一所中學樓頂，山上的信號通過2對工業級5.8G數字無線設備ST58T8G-N(外置27DB蝶狀天線）傳輸?shù)街袑W(xué)樓頂之后通過網線整合到交換機，再通過一對ST58T8G（內置18DB平板天線）傳輸?shù)搅謽I(yè)局監控室。這樣監控室就可以通過無線視頻監控系統清晰的看到山上的監控點，及時的處理突發事件，避免造成不必要的人員傷亡、環境破壞及財產損失。

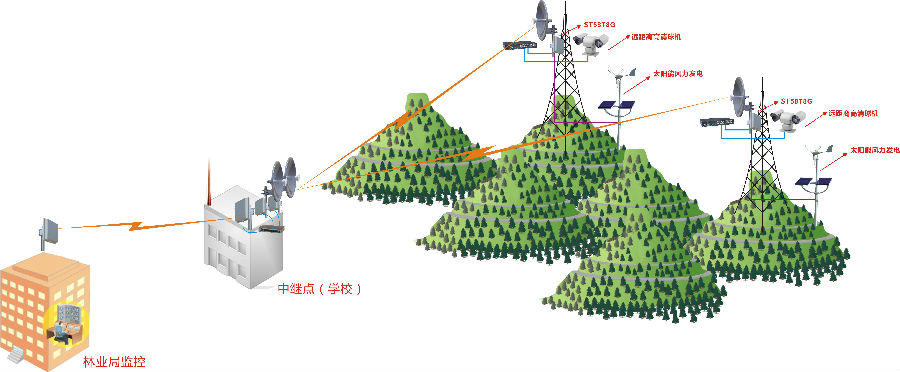

監控系統拓?fù)鋱D

四、注意事項

    A山上容易遭雷擊，鐵塔上應安裝避雷針，塔腳做好接地，所有電源做好接地。設備做好接地。

    B選擇蓄電池時，應根據設備耗電選擇蓄電池容量，達到備用時電池使用時間7天以上。

    C攝像機安裝位置應選擇最佳可視環境，將攝像機觀察范圍達到最大化。

    D發射端位置比較高，接收端較低，應注意高處天線向下稍低，低處天線稍向上抬高。

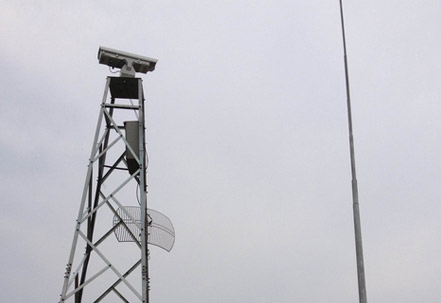

圖一 山頂攝像機監控點位置一

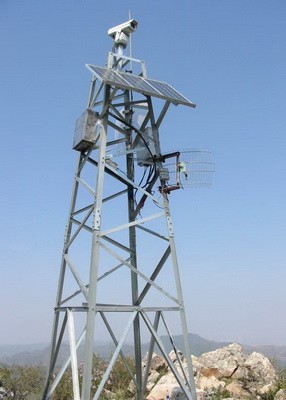

圖二 監控點二

圖三 攝像機監控點位置三
