無人機圖傳設備主要用于無人機視頻信號的傳輸?是無人機系統的核心設備，它是采用適當?shù)囊曨l壓縮技術、信號處理技術、信道編碼技術及調制解調技術，將現場無人機所搭載的攝像機拍攝到的視頻以無線方式實時傳送到遠距離后方的一種無線電子傳輸設備。所以無人機圖傳設備也被稱為無人機的“眼睛”。

　　根據無人機圖傳設備的質量不同，可以分為消費無人機與工業無人機，隨著無人機行業的蓬勃發展，無人機圖傳設備已經成為行業無人機不可或缺的重要角色。與消費級無人機不同，工業級無人機承擔行業特殊作業任務，但兩者的共同特點就是可以在絕大多數需要在遠離現場任務場合下，實時、可靠的觀察或獲取現場圖像及視頻。

　　一般按照無人機圖傳設備類型來分，可分為模擬圖傳和數字圖傳，由于數字圖傳所傳輸?shù)囊曨l質量和穩定性都要遠遠好于模擬圖傳系統，所以在工業級應用中通常都采用數字圖傳。數字圖傳根據其所傳輸視頻每幀的像素分辨率的不同又可細分D1(720*576)、高清720i/p(1280*720)和全高清1080 i/p(1920*1080)等級別。

　　目前市面上全高清圖傳的制式和分辨率主要1080i和1080p 兩種，其常用幀率又可分為25fps、30fps、50fps和60fps四種、帶寬也基本分為4MHz、6MHz和8MHz三種、實際碼流速度則從2Mbps到12Mbps不等、端到端的傳輸延遲也基本在400ms到1200ms之間、1W發射功率的有效傳輸距離從幾百米到20km左右不等。

　　但即使是全高清級別的圖傳，就其傳輸制式、帶寬、幀率實際碼流速度、傳輸延遲、有效傳輸距離方面來說也是有很大差別的。

　　需要說明的是i/p制式(隔行/逐行)、幀率、圖像實際碼流速度、圖傳傳輸延遲及有效傳輸距離等指標的不同，在觀看回傳視頻或?qū)嶋H應用時，在圖像畫面細膩度、圖像流暢度、圖像大動態場景變化、圖像色彩過渡柔和度及環境適應性等方面的用戶體驗差別是非常大的。

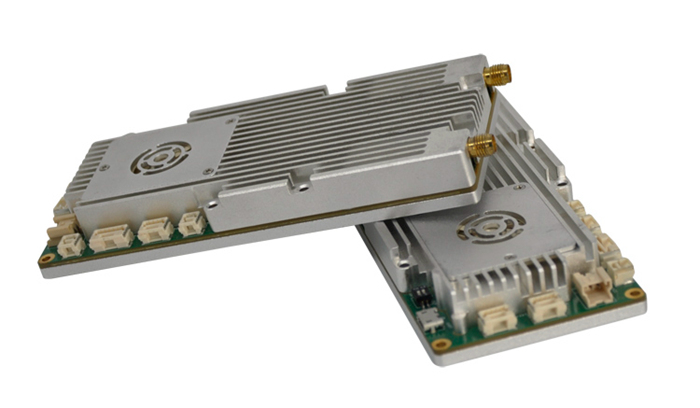

　　目前來說，騰遠智拓的無人機圖傳設備在業內處于頂尖水平，在同樣發射功率條件下，騰遠智拓?zé)o人機圖傳設備無論從有效傳輸距離、傳輸時延、圖像質量、視頻流暢度還是圖像大動態場景變化等方面的指標來衡量都已達到了目前業界頂級的水平。騰遠智拓最新推出的ST1410KP無人機圖傳設備為騰遠智拓基于自研專用OFDM基帶算法而設計的無線傳輸產品，具有大帶寬、遠距離、抗干擾能力強、繞射性能強等特性。傳輸距離可達50KM。

　　消費級別的無人機圖傳系統和工業級別的無人機圖傳系統的主要區別在于：系統的有效傳輸距離、系統的穩定性、系統的可靠性和系統的環境適應性等方面。工業級別的圖傳系統在這幾個方面的指標要遠遠高于消費級的圖傳產品，因此，工業級圖傳產品的設計思路、制造工藝和測試條件也是完全不同的。

　　高分辨率、高幀率和遠距離傳輸是無線傳輸設備發展的必然趨勢，一直以來無人機圖傳設備技術的不成熟也是限制無人機產業更大發展的重要一環。放眼整個市場，目前能提供高質量圖傳設備的廠家也屈指可數，而擁有12年無線傳輸設備研發經驗的騰遠智拓就是掌握了無人機圖傳設備核心技術的廠家之一。
