一、現場情況分析

現場是位于佛山市某鎮某村委的治安視頻監控項目，該項目原先采用無線方式組成無線傳輸系統，因安裝時間長，現場周圍環境發生改變，網橋之間無法正常傳輸數據，另外還有部分攝像機與網橋出現故障，造成監控中心視頻圖像不顯示或出現卡頓等故障。為了讓村委會相關人員可以實時瀏覽與事后調用視頻監控，保證村鎮良好治安，故決定對村視頻監控系統進行改造，為“平安鄉村”打下堅實基礎。

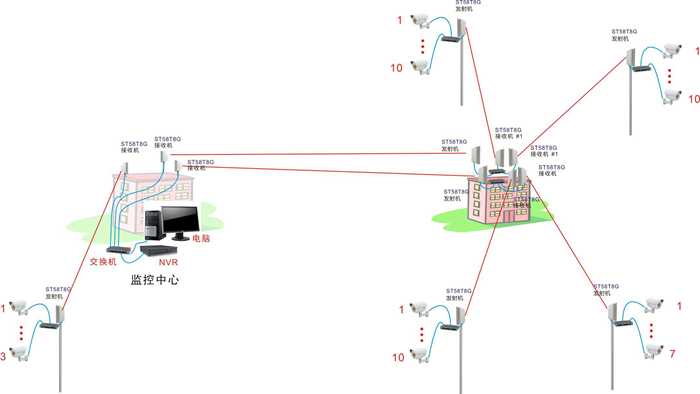

項目現場共有40個監控點位，均采用的無線方式傳輸?shù)奖O(jiān)控中心，根據現場情況，我們畫出現場無線方案等效圖，如圖1所示：

無線傳輸系統拓撲圖

    前端40個攝像機的視頻數據通過無線整合，采用直接或間接的方式發送到村委辦公樓頂。村委辦公樓頂是大中繼點，接收來自前端的37路圖像后，使用交換機分為兩組鏈路，分別傳輸?shù)奖O(jiān)控中心，使用NVR存儲與瀏覽視頻數據。

    由于部分設備老化損壞，傳輸鏈路受到阻擋，致使監控中心無法正常顯示圖像，根據現場勘察情況可知，監控中心共有16路圖像無法正常顯示，其原因分析如下：

    1.無線網橋老化損壞，無法正常傳輸大量視頻數據；

    2.現場環境發生變化，無線網橋天線受到阻擋，無法正常通訊；

    3.前端攝像機老化損壞，無法顯示圖像；

    4.設備電源老化損壞，無法正常供電；

    5.現場用戶負載過多，無法正常添加設備。

二、網絡結構說明

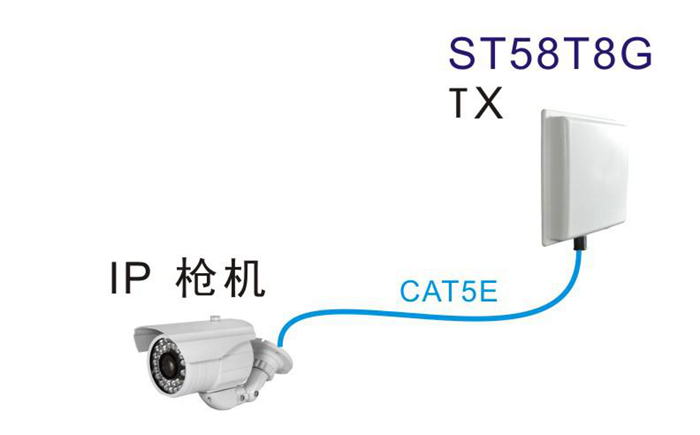

前端發射部分

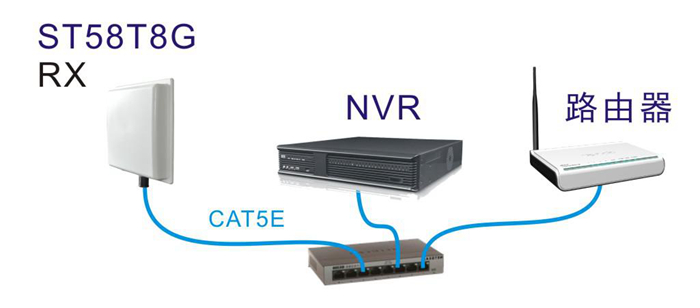

監控中心結構說明

三、無線網絡視頻傳輸設計說明
    安裝ST58T8G系列無線收發器，設備帶寬高，性能穩定，對于前端攝像機分布比較集中的點位，我們可以通過有線整合，將攝像機整合進交換機通過單獨一臺無線發射機將視頻信號發射出去，既避免了無線設備因為靠的太近而造成的干擾又節省了工程成本。

    工作原理： a、利用數字微波傳輸高清網絡視頻信號，所有網絡攝像機都是基于RJ45以太網口可以直接和無線網橋?qū)樱?b、ST58T8G系列無線網橋采用OFDM進行數字化處理； c、無線網橋外接全向天線可以增大接收面積，對于前端發射比較分散的點位，采用全向天線可以不用考慮角度范圍。d、監控中心將網絡硬盤錄像機接入互聯網，通過流媒體服務器我們可以對設備進行遠程訪問與控制，遠程視頻的調用與回放。

四、安裝注意事項
    ST58T8G內置30度的平板天線，發射機應安裝在接收機天線接收角度范圍以內。

    由于現場監控必須實現24小時實時監控，為確保無線設備的正常運行，必須對所有點位進行穩壓供電。

    設備的正常供電電壓是DC12V-24V，設備統一采用POE供電并配有專業的POE供電模塊，安裝時需要注意POE口連接設備，LAN口連接網絡攝像機。
    正確的控制網線的長度，現場設備采用的是POE的方式供電，因此有效的控制網線的長度是十分必要的。采用CAT5e或CAT6類線，網線長度控制在40m以內效果比較好。

    局域網內不可讓IP地址沖突，以免影響設備的正常運行。用戶需要合理分配局域網的IP，需要注意的是，在分配IP時，無線設備的IP地址和網絡攝像機的IP地址可在不同網段。

    安裝時需要進行接地處理，設備出廠時都帶有防雷接地端子，必要時需自行添加防雷模塊。
